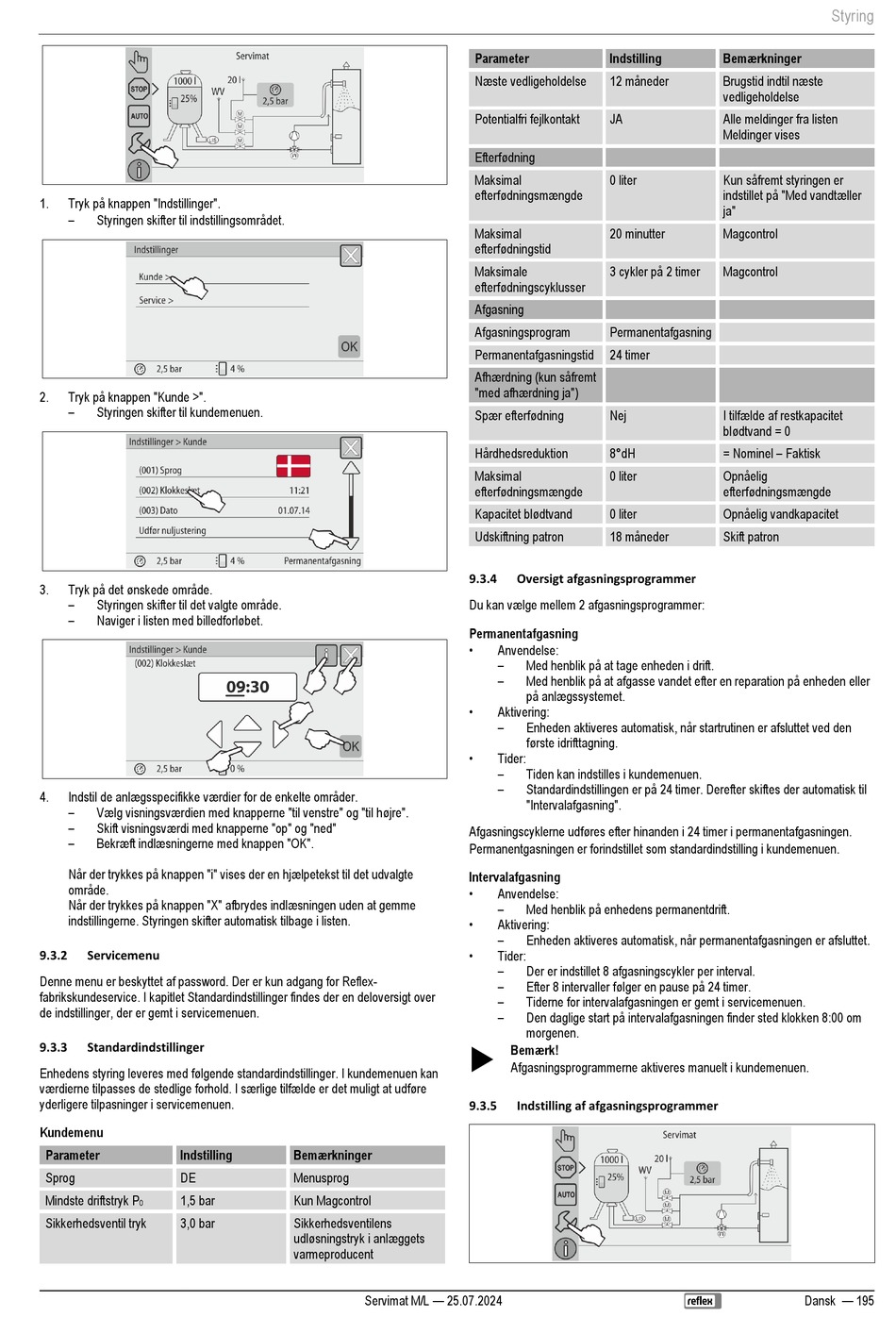

Reflex Servimat M Originalbetriebsanleitung Seite 195

1. Tryk på knappen "Indstillinger".
– Styringen skifter til indstillingsområdet.
2. Tryk på knappen "Kunde >".
– Styringen skifter til kundemenuen.
3. Tryk på det ønskede område.
– Styringen skifter til det valgte område.
– Naviger i listen med billedforløbet.
4. Indstil de anlægsspecifikke værdier for de enkelte områder.
– Vælg visningsværdien med knapperne "til venstre" og "til højre".
– Skift visningsværdi med knapperne "op" og "ned"
– Bekræft indlæsningerne med knappen "OK".
Når der trykkes på knappen "i" vises der en hjælpetekst til det udvalgte
område.
Når der trykkes på knappen "X" afbrydes indlæsningen uden at gemme
indstillingerne. Styringen skifter automatisk tilbage i listen.
9.3.2 Servicemenu
Denne menu er beskyttet af password. Der er kun adgang for Reflex-
fabrikskundeservice. I kapitlet Standardindstillinger findes der en deloversigt over
de indstillinger, der er gemt i servicemenuen.
9.3.3 Standardindstillinger
Enhedens styring leveres med følgende standardindstillinger. I kundemenuen kan
værdierne tilpasses de stedlige forhold. I særlige tilfælde er det muligt at udføre
yderligere tilpasninger i servicemenuen.
Kundemenu
Parameter Indstilling
Sprog DE
Mindste driftstryk P 1,5 bar
0
Sikkerhedsventil tryk 3,0 bar
Bemærkninger
Menusprog
Kun Magcontrol
Sikkerhedsventilens
udløsningstryk i anlæggets
varmeproducent
Servimat M/L — 25.07.2024
Parameter Indstilling
Næste vedligeholdelse 12 måneder
Potentialfri fejlkontakt JA
Efterfødning
Maksimal 0 liter
efterfødningsmængde
Maksimal 20 minutter
efterfødningstid
Maksimale 3 cykler på 2 timer
efterfødningscyklusser
Afgasning
Afgasningsprogram Permanentafgasning
Permanentafgasningstid 24 timer
Afhærdning (kun såfremt
"med afhærdning ja")
Spær efterfødning Nej
Hårdhedsreduktion 8°dH
Maksimal 0 liter
efterfødningsmængde
Kapacitet blødtvand 0 liter
Udskiftning patron 18 måneder
9.3.4 Oversigt afgasningsprogrammer
Du kan vælge mellem 2 afgasningsprogrammer:
Permanentafgasning
• Anvendelse:
– Med henblik på at tage enheden i drift.
– Med henblik på at afgasse vandet efter en reparation på enheden eller
på anlægssystemet.
• Aktivering:
– Enheden aktiveres automatisk, når startrutinen er afsluttet ved den
første idrifttagning.
• Tider:
– Tiden kan indstilles i kundemenuen.
– Standardindstillingen er på 24 timer. Derefter skiftes der automatisk til
"Intervalafgasning".
Afgasningscyklerne udføres efter hinanden i 24 timer i permanentafgasningen.
Permanentgasningen er forindstillet som standardindstilling i kundemenuen.
Intervalafgasning
• Anvendelse:
– Med henblik på enhedens permanentdrift.
• Aktivering:
– Enheden aktiveres automatisk, når permanentafgasningen er afsluttet.
• Tider:
– Der er indstillet 8 afgasningscykler per interval.
– Efter 8 intervaller følger en pause på 24 timer.
– Tiderne for intervalafgasningen er gemt i servicemenuen.
– Den daglige start på intervalafgasningen finder sted klokken 8:00 om
morgenen.
 Bemærk!
Afgasningsprogrammerne aktiveres manuelt i kundemenuen.
9.3.5 Indstilling af afgasningsprogrammer
Styring
Bemærkninger
Brugstid indtil næste
vedligeholdelse
Alle meldinger fra listen
Meldinger vises
Kun såfremt styringen er
indstillet på "Med vandtæller
ja"
Magcontrol
Magcontrol
I tilfælde af restkapacitet
blødtvand = 0
= Nominel – Faktisk
Opnåelig
efterfødningsmængde
Opnåelig vandkapacitet
Skift patron
Dansk — 195
