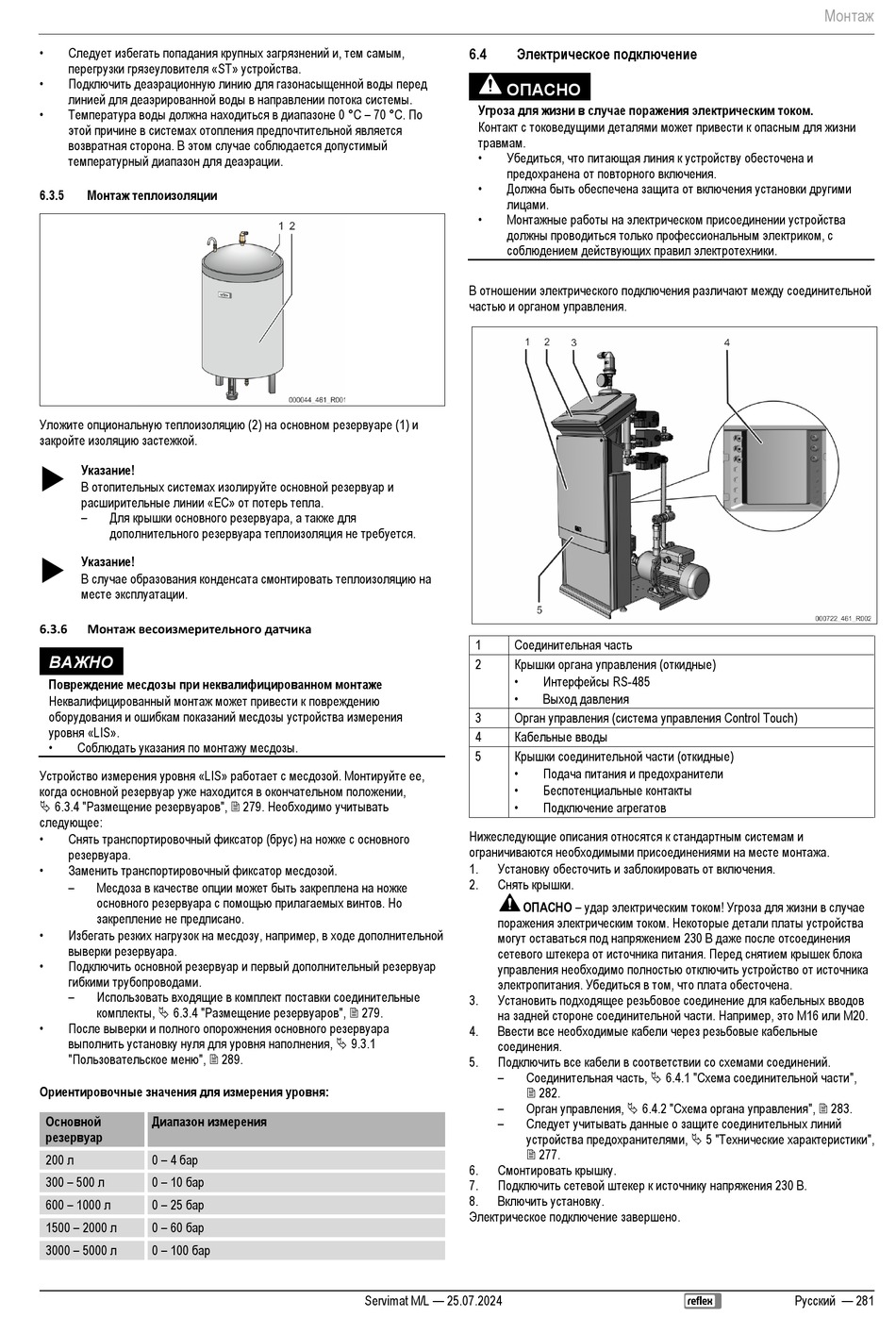

• Следует избегать попадания крупных загрязнений и, тем самым,
перегрузки грязеуловителя «ST» устройства.
• Подключить деаэрационную линию для газонасыщенной воды перед
линией для деаэрированной воды в направлении потока системы.
• Температура воды должна находиться в диапазоне 0 °C – 70 °C. По
этой причине в системах отопления предпочтительной является
возвратная сторона. В этом случае соблюдается допустимый
температурный диапазон для деаэрации.
6.3.5 Монтаж теплоизоляции
Уложите опциональную теплоизоляцию (2) на основном резервуаре (1) и
закройте изоляцию застежкой.
 Указание!
В отопительных системах изолируйте основной резервуар и
расширительные линии «EC» от потерь тепла.
– Для крышки основного резервуара, а также для
дополнительного резервуара теплоизоляция не требуется.
 Указание!
В случае образования конденсата смонтировать теплоизоляцию на
месте эксплуатации.
6.3.6 Монтаж весоизмерительного датчика
ВАЖНО
Повреждение месдозы при неквалифицированном монтаже
Неквалифицированный монтаж может привести к повреждению
оборудования и ошибкам показаний месдозы устройства измерения
уровня «LIS».
• Соблюдать указания по монтажу месдозы.
Устройство измерения уровня «LIS» работает с месдозой. Монтируйте ее,
когда основной резервуар уже находится в окончательном положении,
 6.3.4 "Размещение резервуаров",  279. Необходимо учитывать
следующее:
• Снять транспортировочный фиксатор (брус) на ножке с основного
резервуара.
• Заменить транспортировочный фиксатор месдозой.
– Месдоза в качестве опции может быть закреплена на ножке
основного резервуара с помощью прилагаемых винтов. Но
закрепление не предписано.
• Избегать резких нагрузок на месдозу, например, в ходе дополнительной
выверки резервуара.
• Подключить основной резервуар и первый дополнительный резервуар
гибкими трубопроводами.
– Использовать входящие в комплект поставки соединительные
комплекты,  6.3.4 "Размещение резервуаров",  279.
• После выверки и полного опорожнения основного резервуара
выполнить установку нуля для уровня наполнения,  9.3.1
"Пользовательское меню",  289.
Ориентировочные значения для измерения уровня:
Основной Диапазон измерения
резервуар
200 л 0 – 4 бар
300 – 500 л 0 – 10 бар
600 – 1000 л 0 – 25 бар
1500 – 2000 л 0 – 60 бар
3000 – 5000 л 0 – 100 бар
6.4 Электрическое подключение
ОПАСНО
Угроза для жизни в случае поражения электрическим током.
Контакт с токоведущими деталями может привести к опасным для жизни
травмам.
• Убедиться, что питающая линия к устройству обесточена и
предохранена от повторного включения.
• Должна быть обеспечена защита от включения установки другими
лицами.
• Монтажные работы на электрическом присоединении устройства
должны проводиться только профессиональным электриком, с
соблюдением действующих правил электротехники.
В отношении электрического подключения различают между соединительной
частью и органом управления.
1 Соединительная часть
2 Крышки органа управления (откидные)
•
•
3 Орган управления (система управления Control Touch)
4 Кабельные вводы
5 Крышки соединительной части (откидные)
•
•
•
Нижеследующие описания относятся к стандартным системам и
ограничиваются необходимыми присоединениями на месте монтажа.
1. Установку обесточить и заблокировать от включения.
2. Снять крышки.
ОПАСНО – удар электрическим током! Угроза для жизни в случае
поражения электрическим током. Некоторые детали платы устройства
могут оставаться под напряжением 230 В даже после отсоединения
сетевого штекера от источника питания. Перед снятием крышек блока
управления необходимо полностью отключить устройство от источника
электропитания. Убедиться в том, что плата обесточена.
3. Установить подходящее резьбовое соединение для кабельных вводов
на задней стороне соединительной части. Например, это M16 или M20.
4. Ввести все необходимые кабели через резьбовые кабельные
соединения.
5. Подключить все кабели в соответствии со схемами соединений.
– Соединительная часть,  6.4.1 "Схема соединительной части",
 282.
– Орган управления,  6.4.2 "Схема органа управления",  283.
– Следует учитывать данные о защите соединительных линий
устройства предохранителями,  5 "Технические характеристики",
 277.
6. Смонтировать крышку.
7. Подключить сетевой штекер к источнику напряжения 230 В.
8. Включить установку.
Электрическое подключение завершено.
Servimat M/L — 25.07.2024
Интерфейсы RS-485
Выход давления
Подача питания и предохранители
Беспотенциальные контакты
Подключение агрегатов
Монтаж
Русский — 281
