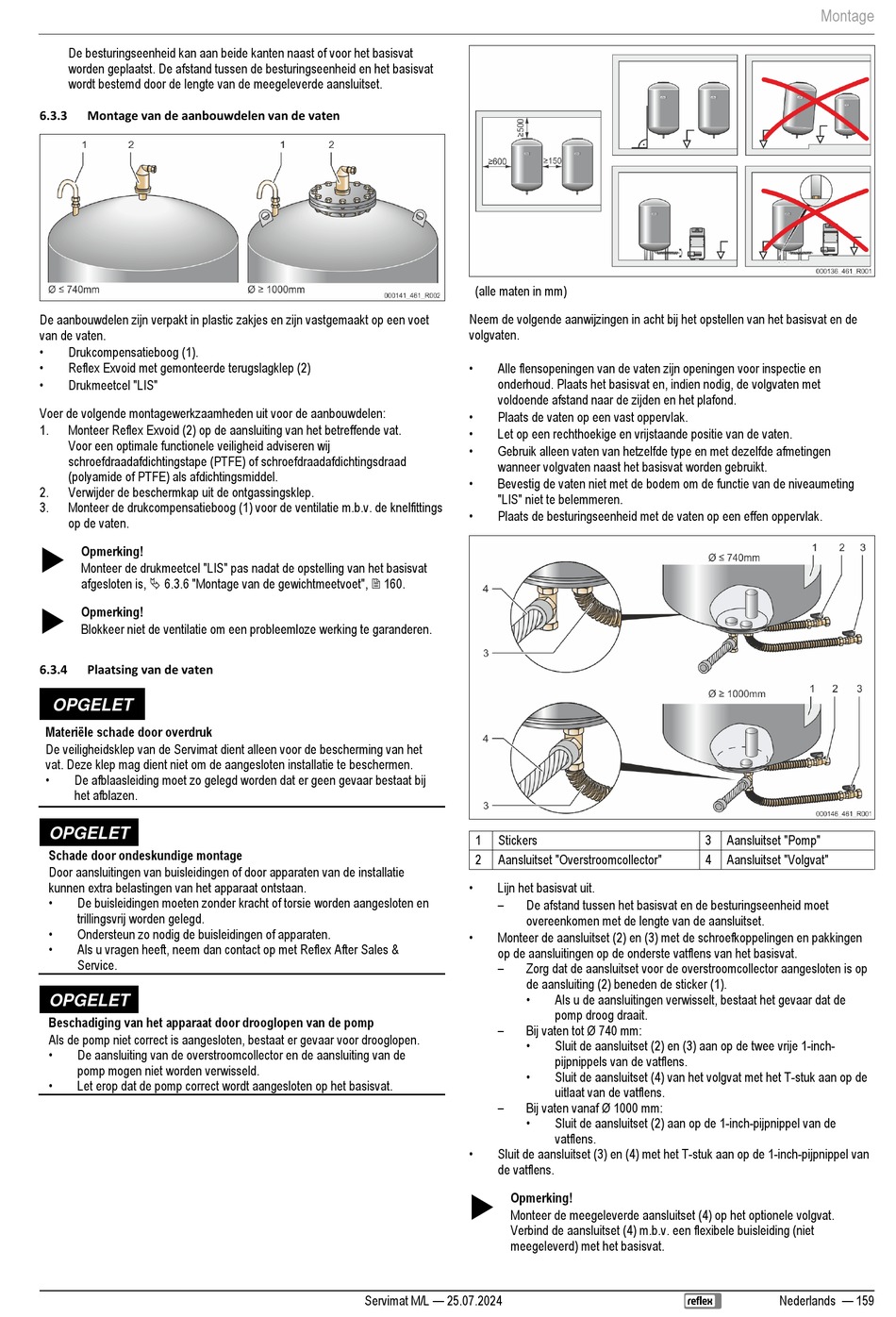

De besturingseenheid kan aan beide kanten naast of voor het basisvat
worden geplaatst. De afstand tussen de besturingseenheid en het basisvat
wordt bestemd door de lengte van de meegeleverde aansluitset.
6.3.3 Montage van de aanbouwdelen van de vaten
De aanbouwdelen zijn verpakt in plastic zakjes en zijn vastgemaakt op een voet
van de vaten.
• Drukcompensatieboog (1).
• Reflex Exvoid met gemonteerde terugslagklep (2)
• Drukmeetcel "LIS"
Voer de volgende montagewerkzaamheden uit voor de aanbouwdelen:
1. Monteer Reflex Exvoid (2) op de aansluiting van het betreffende vat.
Voor een optimale functionele veiligheid adviseren wij
schroefdraadafdichtingstape (PTFE) of schroefdraadafdichtingsdraad
(polyamide of PTFE) als afdichtingsmiddel.
2. Verwijder de beschermkap uit de ontgassingsklep.
3. Monteer de drukcompensatieboog (1) voor de ventilatie m.b.v. de knelfittings
op de vaten.
 Opmerking!
Monteer de drukmeetcel "LIS" pas nadat de opstelling van het basisvat
afgesloten is,  6.3.6 "Montage van de gewichtmeetvoet",  160.
 Opmerking!
Blokkeer niet de ventilatie om een probleemloze werking te garanderen.
6.3.4 Plaatsing van de vaten
OPGELET
Materiële schade door overdruk
De veiligheidsklep van de Servimat dient alleen voor de bescherming van het
vat. Deze klep mag dient niet om de aangesloten installatie te beschermen.
• De afblaasleiding moet zo gelegd worden dat er geen gevaar bestaat bij
het afblazen.
OPGELET
Schade door ondeskundige montage
Door aansluitingen van buisleidingen of door apparaten van de installatie
kunnen extra belastingen van het apparaat ontstaan.
• De buisleidingen moeten zonder kracht of torsie worden aangesloten en
trillingsvrij worden gelegd.
• Ondersteun zo nodig de buisleidingen of apparaten.
• Als u vragen heeft, neem dan contact op met Reflex After Sales &
Service.
OPGELET
Beschadiging van het apparaat door drooglopen van de pomp
Als de pomp niet correct is aangesloten, bestaat er gevaar voor drooglopen.
• De aansluiting van de overstroomcollector en de aansluiting van de
pomp mogen niet worden verwisseld.
• Let erop dat de pomp correct wordt aangesloten op het basisvat.
(alle maten in mm)
Neem de volgende aanwijzingen in acht bij het opstellen van het basisvat en de
volgvaten.
• Alle flensopeningen van de vaten zijn openingen voor inspectie en
onderhoud. Plaats het basisvat en, indien nodig, de volgvaten met
voldoende afstand naar de zijden en het plafond.
• Plaats de vaten op een vast oppervlak.
• Let op een rechthoekige en vrijstaande positie van de vaten.
• Gebruik alleen vaten van hetzelfde type en met dezelfde afmetingen
wanneer volgvaten naast het basisvat worden gebruikt.
• Bevestig de vaten niet met de bodem om de functie van de niveaumeting
"LIS" niet te belemmeren.
• Plaats de besturingseenheid met de vaten op een effen oppervlak.
1 Stickers
2 Aansluitset "Overstroomcollector"
• Lijn het basisvat uit.
– De afstand tussen het basisvat en de besturingseenheid moet
overeenkomen met de lengte van de aansluitset.
• Monteer de aansluitset (2) en (3) met de schroefkoppelingen en pakkingen
op de aansluitingen op de onderste vatflens van het basisvat.
– Zorg dat de aansluitset voor de overstroomcollector aangesloten is op
de aansluiting (2) beneden de sticker (1).
•
– Bij vaten tot Ø 740 mm:
•
•
– Bij vaten vanaf Ø 1000 mm:
•
• Sluit de aansluitset (3) en (4) met het T-stuk aan op de 1-inch-pijpnippel van
de vatflens.
 Opmerking!
Monteer de meegeleverde aansluitset (4) op het optionele volgvat.
Verbind de aansluitset (4) m.b.v. een flexibele buisleiding (niet
meegeleverd) met het basisvat.
Servimat M/L — 25.07.2024
3
4
Als u de aansluitingen verwisselt, bestaat het gevaar dat de
pomp droog draait.
Sluit de aansluitset (2) en (3) aan op de twee vrije 1-inch-
pijpnippels van de vatflens.
Sluit de aansluitset (4) van het volgvat met het T-stuk aan op de
uitlaat van de vatflens.
Sluit de aansluitset (2) aan op de 1-inch-pijpnippel van de
vatflens.
Montage
Aansluitset "Pomp"
Aansluitset "Volgvat"
