3.6 Muut riskit
Tämä laite on valmistettu nykyisen tekniikan tason mukaisesti. Siitä huolimatta
koskaan ei voida sulkea täysin pois riskien mahdollisuutta.
HUOMIO
Vaatimustenmukaisuusvakuutus koskee vain Servimatin ohjausyksikköä
Painelaitedirektiivin (2014/68/EU) mukainen vaatimustenmukaisuusvakuutus
koskee vain Servimatin ohjausyksikköä.
• Laitteiston omistajan on tarkistettava ja vahvistettava järjestelmään liitetyn
Servimatin ja paisunta-astian kokonaisvaatimustenmukaisuus.
HUOMIO
Sallitun paineen ja sallitun lämpötilan ylittämisestä johtuvat laitevauriot
Varusteet, joilla on turvallisuustoiminto vesipuolen paineen rajoittamiseksi
painelaitedirektiivin 2014/68/EU ja lämpötilan rajoittamiseksi painelaitedirektiivin
2014/68/EU mukaisesti, eivät sisälly toimituslaajuuteen.
• Vedenpaineeseen ja lämpötilaan liittyvästä suojauksesta asennuspaikalla
huolehtii laitteiston omistaja.
HUOMIO
Ihon ja silmien palovammojen vaara kuuman vesihöyryn vuoksi.
Kuumasta varoventtiilistä voi suihkuta kuumaa vesihöyryä. Kuume vesihöyry
aihetutaa ihon ja silmien palovammoja.
• Varmista, että varoventtiilin puhallusletku on sijoitettu siten, ettei ihmisiä
joudu sen takia vaaraan.
HUOMIO
Kuumista pinnoista aiheutuva palovammojen vaara
Lämmityslaitteistoissa pintalämpötilojen liiallinen kuumeneminen voi johtaa
ihon palamiseen.
• Käytä suojakäsineitä.
• Kiinnitä laitteen läheisyyteen varoituksia.
HUOMIO
Paineella ulos tulevasta nesteestä johtuva loukkaantumisvaara
Jos asennus-, purku- tai huoltotöissä on sattunut virheitä, liitäntöjen
läheisyydessä voi syntyä palovammoja tai loukkaantumisia, kun paineen
alaista kuumaa vettä tai kuumaa höyryä virtaa yhtäkkiä ulos.
• Varmista asianmukainen asennus, purkaminen tai huolto.
• Varmista, että laitteisto on paineeton ja jäähtynyt, ennen kuin aloitat
asennuksen, purkamisen tai liitäntöjen huoltotyöt.
HUOMIO
Laitteen suuresta painosta aiheutuva loukkaantumisvaara
Laitteen painosta aiheutuu fyysisten vammojen ja tapaturmien riski.
• Asennus- tai purkutöiden aikana on tarvittaessa käytettävä apuna toista
henkilöä.
HUOMIO
Loukkaantumisvaara kosketuksessa glykolia sisältävän veden kanssa
Glykolia sisältävään veteen koskeminen jäähdytyspiirien laitteistojärjestelmissä
voi aiheuttaa ihon ja silmien ärsytystä.
• Käytä henkilökohtaisia suojavarusteita (esim. suojavaatteita, -käsineitä ja
-laseja).
4 Laitteen kuvaus
4.1 Kuvaus
Servimat on pumppuohjattu paineenpito-, kaasunpoisto- ja lisäsyöttöjärjestelmä
lämmitys- ja jäähdytysvesijärjestelmiin. Servimatin olennainen osa on
ohjausyksikkö, johon sisältyy pumppu, tyhjiösuihkutusputki ja vähintään yksi
paisuntasäiliö. Paisuntasäiliön kalvo jakaa sen ilma- ja vesitilaan. Tämä estää
ilman hapen tunkeutumisen paisuntaveden sekaan.

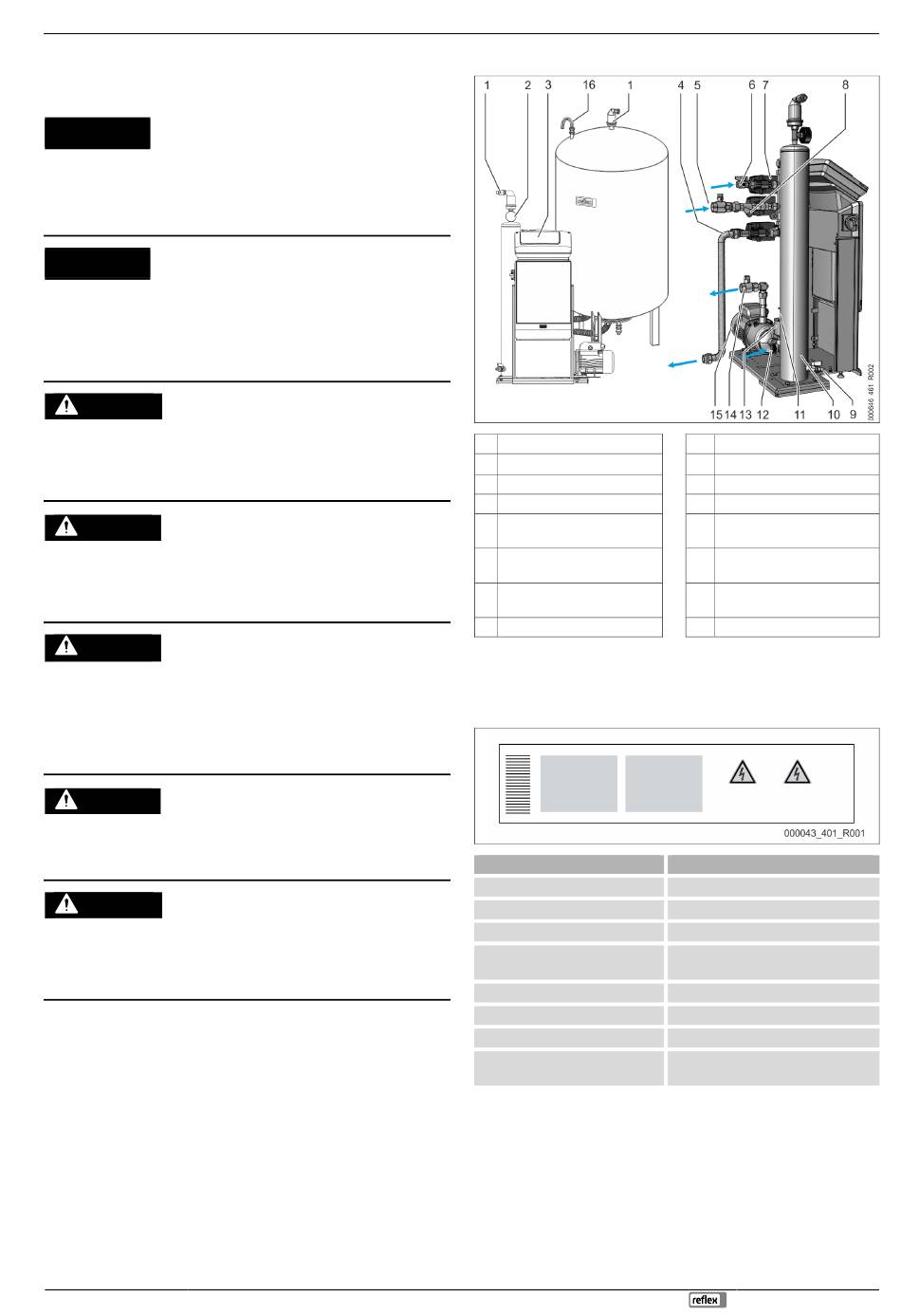

4.2 Yleisesittely
1 Kaasunpoistoventtiili "DV"
2 Tyhjömittari "PI"
3 Control Touch -ohjaus
4 Paisuntasäiliön tuloliitäntä
5 Runsaskaasuisen veden
tuloliitäntä
6 Lisäsyöttöliitäntä
7 Moottorin 2-tiepalloventtiili
(yhteensä 3x)
8 Lianerotin "ST"
4.3 Merkintä
Katso tyyppikilvestä valmistajan tiedot, valmistusvuosi, valmistusnumero sekä
tekniset tiedot.
Tyyppikilven merkintä
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Servimat M/L — 25.07.2024
Laitteen kuvaus
9 Täyttö- ja tyhjennyshana "FD"
10 Tyhjiösuihkuputki "VT"
11 Vedenpuutekytkin
12 Paisuntasäiliön liitäntä
13 Moottorin 3-tiepalloventtiili
14 Poistoliitäntä kaasuttomalle
vedelle
15 Vaakasuora pumppu "PU"
16 Paineentasauskaari "VE"
Merkitys
Laitteen nimi
Sarjanumero
Pienin/suurin sallittu paine
Järjestelmän suurin sallittu
syöttölämpötila
Minimi-/maksimikäyttölämpötila (TS)
Valmistusvuosi
Järjestelmän maksimipaine
Vähimmäiskäyttöpaine säädetty
asennuspaikalla
