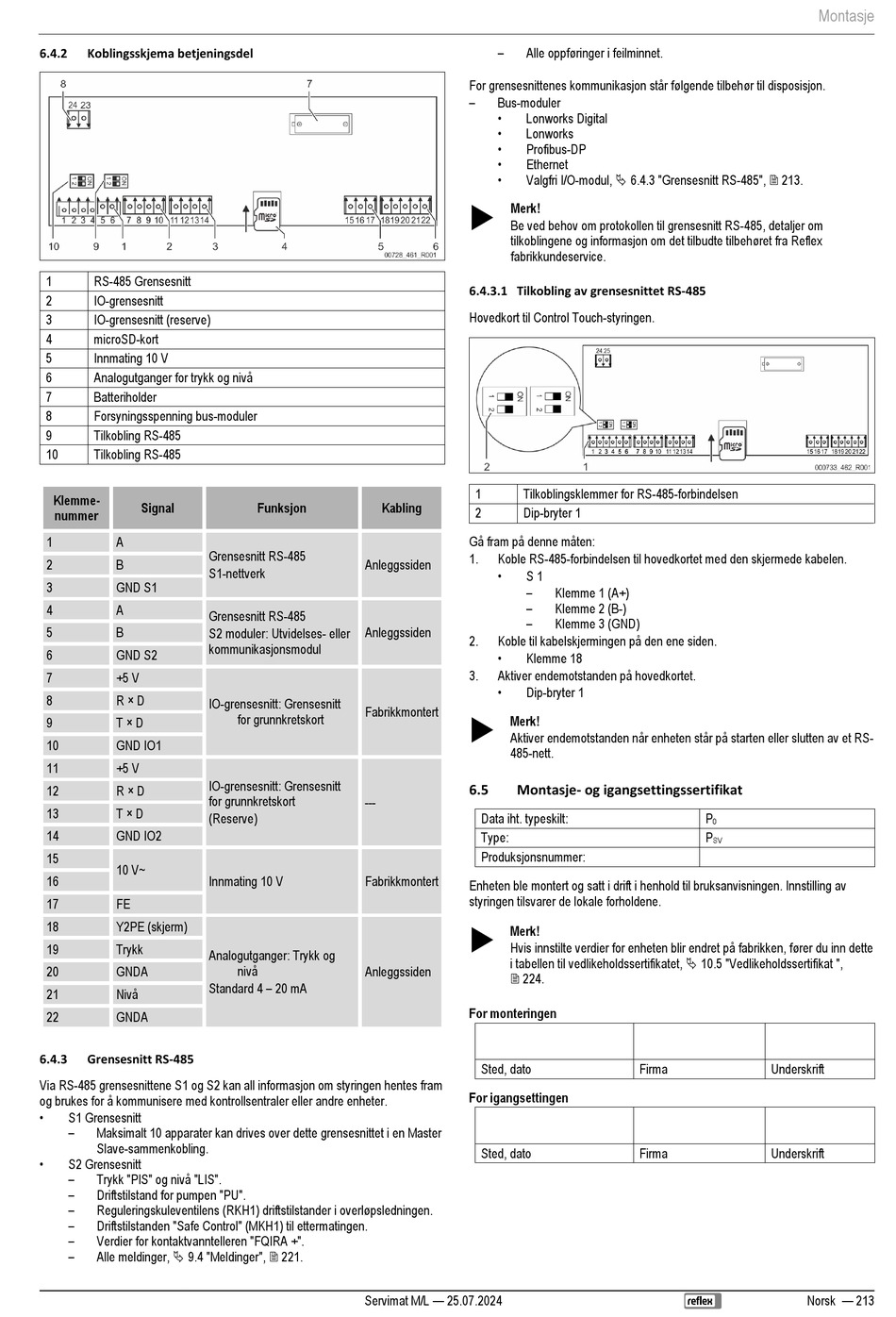

Reflex Servimat M Originalbetriebsanleitung Seite 213

6.4.2 Koblingsskjema betjeningsdel
1 RS-485 Grensesnitt
2 IO-grensesnitt
3 IO-grensesnitt (reserve)
4 microSD-kort
5 Innmating 10 V
6 Analogutganger for trykk og nivå
7 Batteriholder
8 Forsyningsspenning bus-moduler
9 Tilkobling RS-485
10 Tilkobling RS-485
Klemme-
Signal
nummer
1 A
Grensesnitt RS-485
2 B
S1-nettverk
3 GND S1
4 A
Grensesnitt RS-485
5 B S2 moduler: Utvidelses- eller
kommunikasjonsmodul
6 GND S2
7 +5 V
8 R × D
IO-grensesnitt: Grensesnitt
9 T × D
10 GND IO1
11 +5 V
IO-grensesnitt: Grensesnitt
12 R × D
for grunnkretskort
13 T × D
(Reserve)
14 GND IO2
15
10 V~
16 Innmating 10 V
17 FE
18 Y2PE (skjerm)
19 Trykk
Analogutganger: Trykk og
20 GNDA
Standard 4 – 20 mA
21 Nivå
22 GNDA
6.4.3 Grensesnitt RS-485
Via RS-485 grensesnittene S1 og S2 kan all informasjon om styringen hentes fram
og brukes for å kommunisere med kontrollsentraler eller andre enheter.
• S1 Grensesnitt
– Maksimalt 10 apparater kan drives over dette grensesnittet i en Master
Slave-sammenkobling.
• S2 Grensesnitt
– Trykk "PIS" og nivå "LIS".
– Driftstilstand for pumpen "PU".
– Reguleringskuleventilens (RKH1) driftstilstander i overløpsledningen.
– Driftstilstanden "Safe Control" (MKH1) til ettermatingen.
– Verdier for kontaktvanntelleren "FQIRA +".
– Alle meldinger,  9.4 "Meldinger",  221.
Funksjon Kabling
Anleggssiden
Anleggssiden
Fabrikkmontert
for grunnkretskort
---
Fabrikkmontert
nivå
Anleggssiden
Servimat M/L — 25.07.2024
– Alle oppføringer i feilminnet.
For grensesnittenes kommunikasjon står følgende tilbehør til disposisjon.
– Bus-moduler
• Lonworks Digital
• Lonworks
• Profibus-DP
• Ethernet
• Valgfri I/O-modul,  6.4.3 "Grensesnitt RS-485",  213.
 Merk!
Be ved behov om protokollen til grensesnitt RS-485, detaljer om
tilkoblingene og informasjon om det tilbudte tilbehøret fra Reflex
fabrikkundeservice.
6.4.3.1 Tilkobling av grensesnittet RS-485
Hovedkort til Control Touch-styringen.
1 Tilkoblingsklemmer for RS-485-forbindelsen
2 Dip-bryter 1
Gå fram på denne måten:
1. Koble RS-485-forbindelsen til hovedkortet med den skjermede kabelen.
• S 1
– Klemme 1 (A+)
– Klemme 2 (B-)
– Klemme 3 (GND)
2. Koble til kabelskjermingen på den ene siden.
• Klemme 18
3. Aktiver endemotstanden på hovedkortet.
• Dip-bryter 1
 Merk!
Aktiver endemotstanden når enheten står på starten eller slutten av et RS-
485-nett.
6.5 Montasje- og igangsettingssertifikat
Data iht. typeskilt:
Type:
Produksjonsnummer:
Enheten ble montert og satt i drift i henhold til bruksanvisningen. Innstilling av
styringen tilsvarer de lokale forholdene.
 Merk!
Hvis innstilte verdier for enheten blir endret på fabrikken, fører du inn dette
i tabellen til vedlikeholdssertifikatet,  10.5 "Vedlikeholdssertifikat ",
 224.
For monteringen
Sted, dato Firma
For igangsettingen
Sted, dato Firma
Montasje
P
0
P
SV
Underskrift
Underskrift
Norsk — 213
