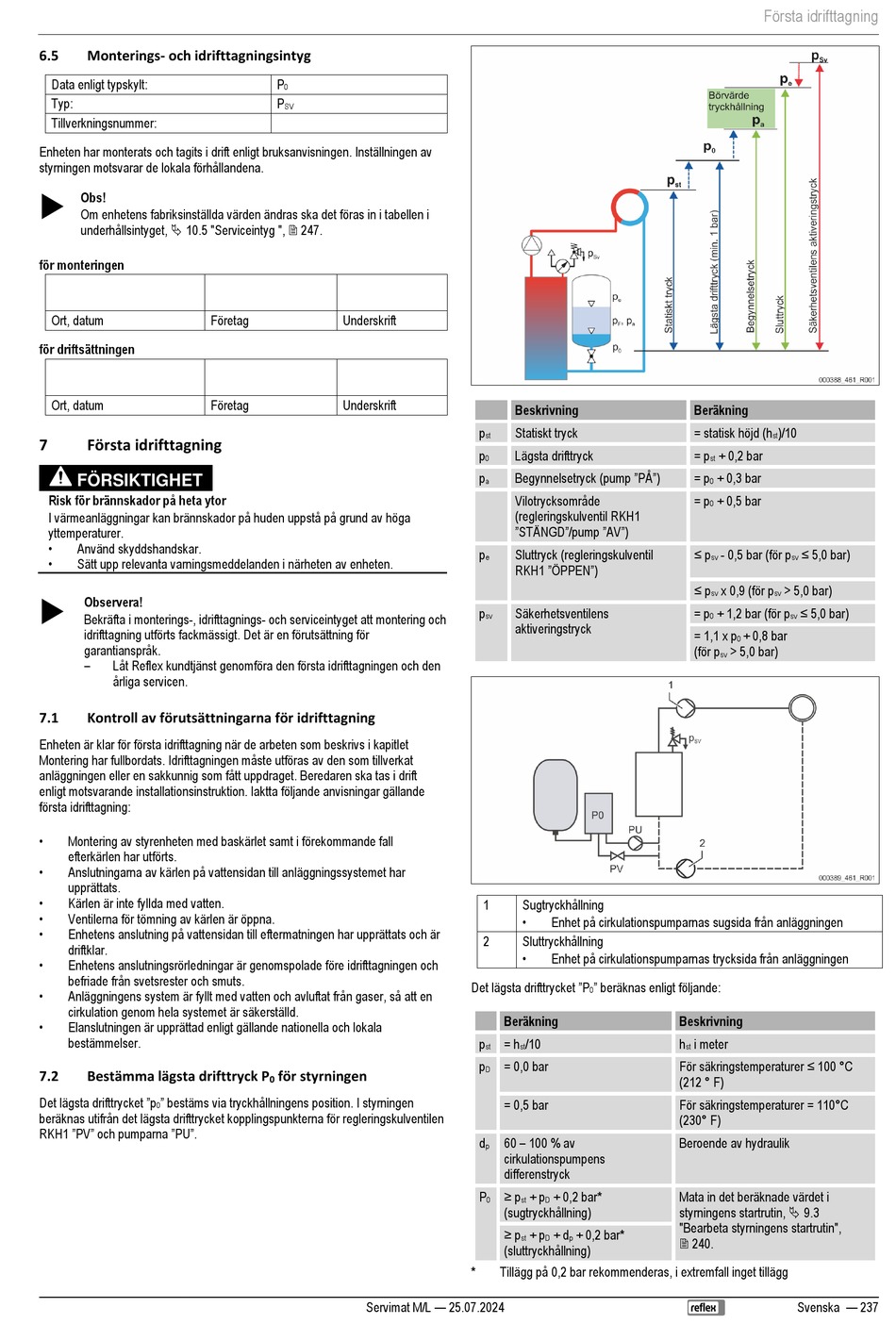

Reflex Servimat M Originalbetriebsanleitung Seite 237

6.5 Monterings- och idrifttagningsintyg
Data enligt typskylt:
Typ:
Tillverkningsnummer:
Enheten har monterats och tagits i drift enligt bruksanvisningen. Inställningen av
styrningen motsvarar de lokala förhållandena.
 Obs!
Om enhetens fabriksinställda värden ändras ska det föras in i tabellen i
underhållsintyget,  10.5 "Serviceintyg ",  247.
för monteringen
Ort, datum
för driftsättningen
Ort, datum
7 Första idrifttagning
FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
• Använd skyddshandskar.
• Sätt upp relevanta varningsmeddelanden i närheten av enheten.
 Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering och
idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
– Låt Reflex kundtjänst genomföra den första idrifttagningen och den
årliga servicen.
7.1 Kontroll av förutsättningarna för idrifttagning
Enheten är klar för första idrifttagning när de arbeten som beskrivs i kapitlet
Montering har fullbordats. Idrifttagningen måste utföras av den som tillverkat
anläggningen eller en sakkunnig som fått uppdraget. Beredaren ska tas i drift
enligt motsvarande installationsinstruktion. Iaktta följande anvisningar gällande
första idrifttagning:
• Montering av styrenheten med baskärlet samt i förekommande fall
efterkärlen har utförts.
• Anslutningarna av kärlen på vattensidan till anläggningssystemet har
upprättats.
• Kärlen är inte fyllda med vatten.
• Ventilerna för tömning av kärlen är öppna.
• Enhetens anslutning på vattensidan till eftermatningen har upprättats och är
driftklar.
• Enhetens anslutningsrörledningar är genomspolade före idrifttagningen och
befriade från svetsrester och smuts.
• Anläggningens system är fyllt med vatten och avluftat från gaser, så att en
cirkulation genom hela systemet är säkerställd.
• Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
7.2 Bestämma lägsta drifttryck P
Det lägsta drifttrycket "p " bestäms via tryckhållningens position. I styrningen
0
beräknas utifrån det lägsta drifttrycket kopplingspunkterna för regleringskulventilen
RKH1 "PV" och pumparna "PU".
P
0
P
SV
Företag Underskrift
Företag Underskrift
för styrningen
0
Servimat M/L — 25.07.2024
Beskrivning
p Statiskt tryck
st
p Lägsta drifttryck
0
p Begynnelsetryck (pump "PÅ")
a
Vilotrycksområde
(regleringskulventil RKH1
"STÄNGD"/pump "AV")
p Sluttryck (regleringskulventil
e
RKH1 "ÖPPEN")
p Säkerhetsventilens
sv
aktiveringstryck
1 Sugtryckhållning
• Enhet på cirkulationspumparnas sugsida från anläggningen
2 Sluttryckhållning
• Enhet på cirkulationspumparnas trycksida från anläggningen
Det lägsta drifttrycket "P " beräknas enligt följande:
0
Beräkning
p = h /10
st st
p = 0,0 bar
D
= 0,5 bar
d 60 – 100 % av
p
cirkulationspumpens
differenstryck
P ≥ p + p + 0,2 bar*
0 st D
(sugtryckhållning)
≥ p + p + d + 0,2 bar*
st D p
(sluttryckhållning)
* Tillägg på 0,2 bar rekommenderas, i extremfall inget tillägg
Första idrifttagning
Beräkning
= statisk höjd (h )/10
st
= p + 0,2 bar
st
= p + 0,3 bar
0
= p + 0,5 bar
0
≤ p - 0,5 bar (för p ≤ 5,0 bar)
sv sv
≤ p x 0,9 (för p > 5,0 bar)
sv sv
= p + 1,2 bar (för p ≤ 5,0 bar)
0 sv
= 1,1 x p + 0,8 bar
0
(för p > 5,0 bar)
sv
Beskrivning
h i meter
st
För säkringstemperaturer ≤ 100 °C
(212 ° F)
För säkringstemperaturer = 110°C
(230° F)
Beroende av hydraulik
Mata in det beräknade värdet i
styrningens startrutin,  9.3
"Bearbeta styrningens startrutin",
 240.
Svenska — 237
