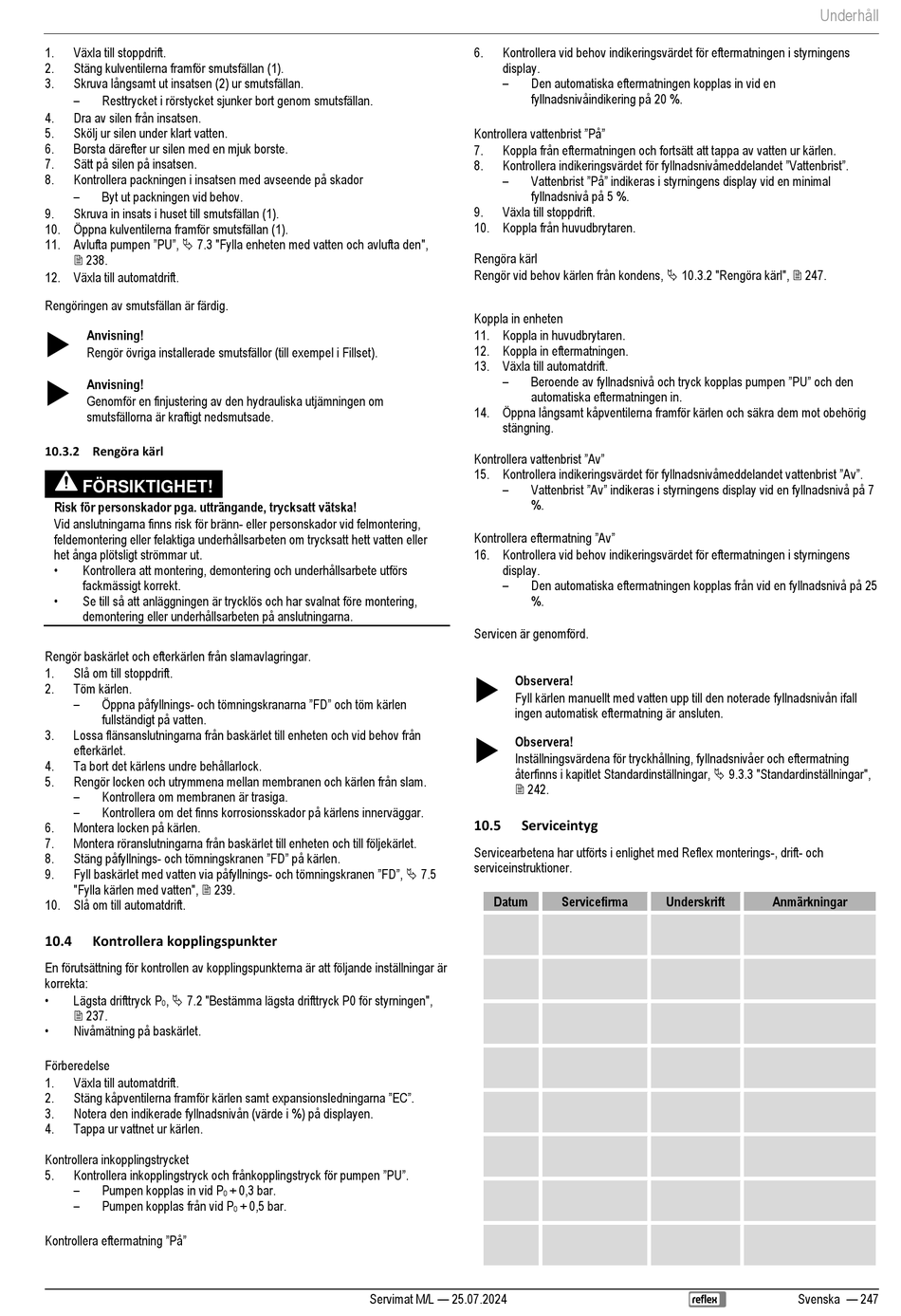

1. Växla till stoppdrift.
2. Stäng kulventilerna framför smutsfällan (1).
3. Skruva långsamt ut insatsen (2) ur smutsfällan.
– Resttrycket i rörstycket sjunker bort genom smutsfällan.
4. Dra av silen från insatsen.
5. Skölj ur silen under klart vatten.
6. Borsta därefter ur silen med en mjuk borste.
7. Sätt på silen på insatsen.
8. Kontrollera packningen i insatsen med avseende på skador
– Byt ut packningen vid behov.
9. Skruva in insats i huset till smutsfällan (1).
10. Öppna kulventilerna framför smutsfällan (1).
11. Avlufta pumpen "PU",  7.3 "Fylla enheten med vatten och avlufta den",
 238.
12. Växla till automatdrift.
Rengöringen av smutsfällan är färdig.
 Anvisning!
Rengör övriga installerade smutsfällor (till exempel i Fillset).
 Anvisning!
Genomför en finjustering av den hydrauliska utjämningen om
smutsfällorna är kraftigt nedsmutsade.
10.3.2 Rengöra kärl
FÖRSIKTIGHET!
Risk för personskador pga. utträngande, trycksatt vätska!
Vid anslutningarna finns risk för bränn- eller personskador vid felmontering,
feldemontering eller felaktiga underhållsarbeten om trycksatt hett vatten eller
het ånga plötsligt strömmar ut.
• Kontrollera att montering, demontering och underhållsarbete utförs
fackmässigt korrekt.
• Se till så att anläggningen är trycklös och har svalnat före montering,
demontering eller underhållsarbeten på anslutningarna.
Rengör baskärlet och efterkärlen från slamavlagringar.
1. Slå om till stoppdrift.
2. Töm kärlen.
– Öppna påfyllnings- och tömningskranarna "FD" och töm kärlen
fullständigt på vatten.
3. Lossa flänsanslutningarna från baskärlet till enheten och vid behov från
efterkärlet.
4. Ta bort det kärlens undre behållarlock.
5. Rengör locken och utrymmena mellan membranen och kärlen från slam.
– Kontrollera om membranen är trasiga.
– Kontrollera om det finns korrosionsskador på kärlens innerväggar.
6. Montera locken på kärlen.
7. Montera röranslutningarna från baskärlet till enheten och till följekärlet.
8. Stäng påfyllnings- och tömningskranen "FD" på kärlen.
9. Fyll baskärlet med vatten via påfyllnings- och tömningskranen "FD",  7.5
"Fylla kärlen med vatten",  239.
10. Slå om till automatdrift.
10.4 Kontrollera kopplingspunkter
En förutsättning för kontrollen av kopplingspunkterna är att följande inställningar är
korrekta:
• Lägsta drifttryck P ,  7.2 "Bestämma lägsta drifttryck P0 för styrningen",
0
 237.
• Nivåmätning på baskärlet.
Förberedelse
1. Växla till automatdrift.
2. Stäng kåpventilerna framför kärlen samt expansionsledningarna "EC".
3. Notera den indikerade fyllnadsnivån (värde i %) på displayen.
4. Tappa ur vattnet ur kärlen.
Kontrollera inkopplingstrycket
5. Kontrollera inkopplingstryck och frånkopplingstryck för pumpen "PU".
– Pumpen kopplas in vid P
– Pumpen kopplas från vid P
Kontrollera eftermatning "På"
+ 0,3 bar.
0
+ 0,5 bar.
0
Servimat M/L — 25.07.2024
6. Kontrollera vid behov indikeringsvärdet för eftermatningen i styrningens
display.
– Den automatiska eftermatningen kopplas in vid en
fyllnadsnivåindikering på 20 %.
Kontrollera vattenbrist "På"
7. Koppla från eftermatningen och fortsätt att tappa av vatten ur kärlen.
8. Kontrollera indikeringsvärdet för fyllnadsnivåmeddelandet "Vattenbrist".
– Vattenbrist "På" indikeras i styrningens display vid en minimal
fyllnadsnivå på 5 %.
9. Växla till stoppdrift.
10. Koppla från huvudbrytaren.
Rengöra kärl
Rengör vid behov kärlen från kondens,  10.3.2 "Rengöra kärl",  247.
Koppla in enheten
11. Koppla in huvudbrytaren.
12. Koppla in eftermatningen.
13. Växla till automatdrift.
– Beroende av fyllnadsnivå och tryck kopplas pumpen "PU" och den
automatiska eftermatningen in.
14. Öppna långsamt kåpventilerna framför kärlen och säkra dem mot obehörig
stängning.
Kontrollera vattenbrist "Av"
15. Kontrollera indikeringsvärdet för fyllnadsnivåmeddelandet vattenbrist "Av".
– Vattenbrist "Av" indikeras i styrningens display vid en fyllnadsnivå på 7
%.
Kontrollera eftermatning "Av"
16. Kontrollera vid behov indikeringsvärdet för eftermatningen i styrningens
display.
– Den automatiska eftermatningen kopplas från vid en fyllnadsnivå på 25
%.
Servicen är genomförd.
 Observera!
Fyll kärlen manuellt med vatten upp till den noterade fyllnadsnivån ifall
ingen automatisk eftermatning är ansluten.
 Observera!
Inställningsvärdena för tryckhållning, fyllnadsnivåer och eftermatning
återfinns i kapitlet Standardinställningar,  9.3.3 "Standardinställningar",
 242.
10.5 Serviceintyg
Servicearbetena har utförts i enlighet med Reflex monterings-, drift- och
serviceinstruktioner.
Datum Servicefirma
Underhåll
Underskrift Anmärkningar
