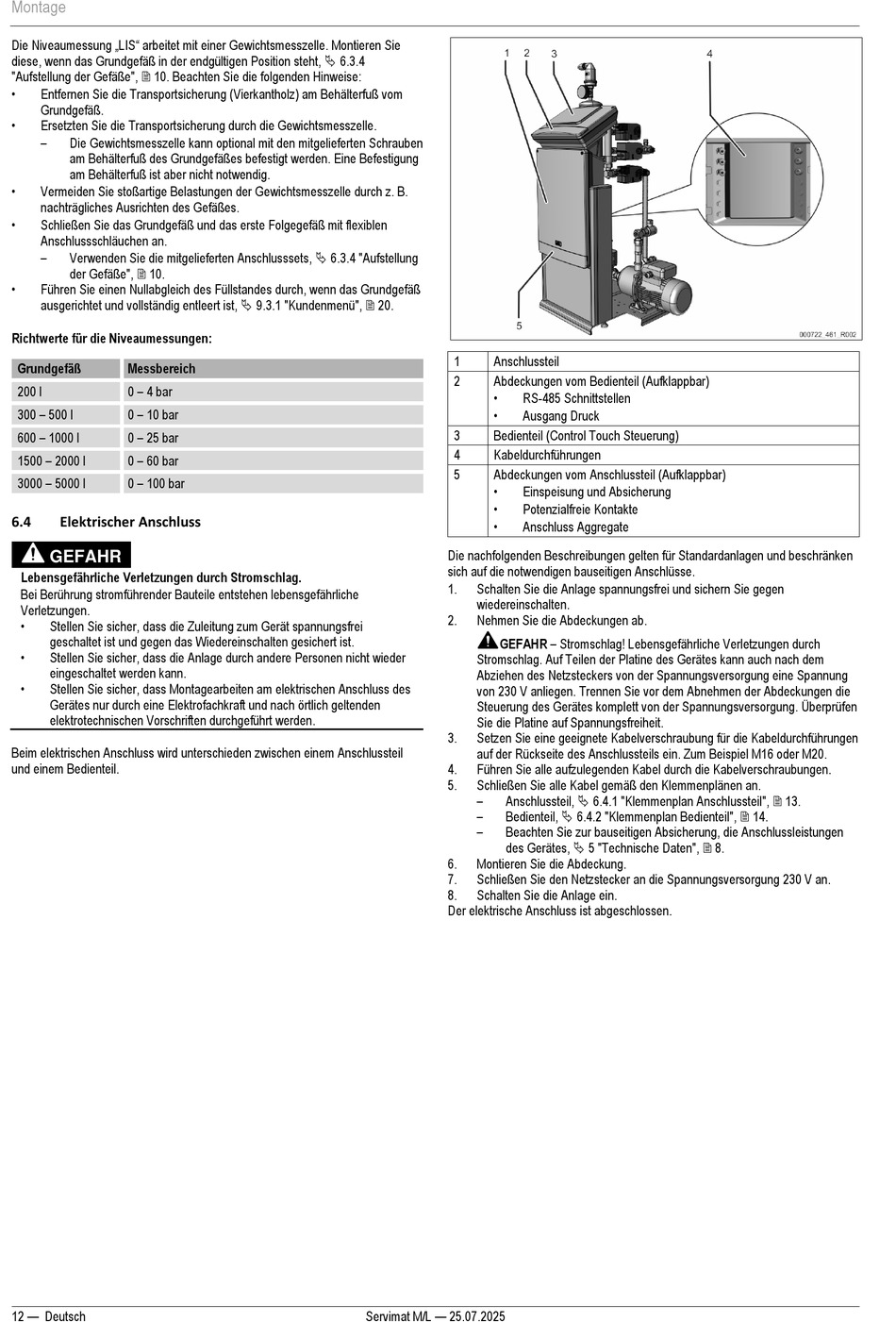

Reflex Servimat M Originalbetriebsanleitung Seite 12

Montage
Die Niveaumessung „LIS" arbeitet mit einer Gewichtsmesszelle. Montieren Sie
diese, wenn das Grundgefäß in der endgültigen Position steht,  6.3.4
"Aufstellung der Gefäße",  10. Beachten Sie die folgenden Hinweise:
• Entfernen Sie die Transportsicherung (Vierkantholz) am Behälterfuß vom
Grundgefäß.
• Ersetzten Sie die Transportsicherung durch die Gewichtsmesszelle.
– Die Gewichtsmesszelle kann optional mit den mitgelieferten Schrauben
am Behälterfuß des Grundgefäßes befestigt werden. Eine Befestigung
am Behälterfuß ist aber nicht notwendig.
• Vermeiden Sie stoßartige Belastungen der Gewichtsmesszelle durch z. B.
nachträgliches Ausrichten des Gefäßes.
• Schließen Sie das Grundgefäß und das erste Folgegefäß mit flexiblen
Anschlussschläuchen an.
– Verwenden Sie die mitgelieferten Anschlusssets,  6.3.4 "Aufstellung
der Gefäße",  10.
• Führen Sie einen Nullabgleich des Füllstandes durch, wenn das Grundgefäß
ausgerichtet und vollständig entleert ist,  9.3.1 "Kundenmenü",  20.
Richtwerte für die Niveaumessungen:
Grundgefäß Messbereich
200 l 0 – 4 bar
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar
6.4 Elektrischer Anschluss
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
Beim elektrischen Anschluss wird unterschieden zwischen einem Anschlussteil
und einem Bedienteil.
12 — Deutsch
1 Anschlussteil
2 Abdeckungen vom Bedienteil (Aufklappbar)
• RS-485 Schnittstellen
• Ausgang Druck
3 Bedienteil (Control Touch Steuerung)
4 Kabeldurchführungen
5 Abdeckungen vom Anschlussteil (Aufklappbar)
• Einspeisung und Absicherung
• Potenzialfreie Kontakte
• Anschluss Aggregate
Die nachfolgenden Beschreibungen gelten für Standardanlagen und beschränken
sich auf die notwendigen bauseitigen Anschlüsse.
1. Schalten Sie die Anlage spannungsfrei und sichern Sie gegen
wiedereinschalten.
2. Nehmen Sie die Abdeckungen ab.
GEFAHR – Stromschlag! Lebensgefährliche Verletzungen durch
Stromschlag. Auf Teilen der Platine des Gerätes kann auch nach dem
Abziehen des Netzsteckers von der Spannungsversorgung eine Spannung
von 230 V anliegen. Trennen Sie vor dem Abnehmen der Abdeckungen die
Steuerung des Gerätes komplett von der Spannungsversorgung. Überprüfen
Sie die Platine auf Spannungsfreiheit.
3. Setzen Sie eine geeignete Kabelverschraubung für die Kabeldurchführungen
auf der Rückseite des Anschlussteils ein. Zum Beispiel M16 oder M20.
4. Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubungen.
5. Schließen Sie alle Kabel gemäß den Klemmenplänen an.
– Anschlussteil,  6.4.1 "Klemmenplan Anschlussteil",  13.
– Bedienteil,  6.4.2 "Klemmenplan Bedienteil",  14.
– Beachten Sie zur bauseitigen Absicherung, die Anschlussleistungen
des Gerätes,  5 "Technische Daten",  8.
6. Montieren Sie die Abdeckung.
7. Schließen Sie den Netzstecker an die Spannungsversorgung 230 V an.
8. Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
