Popis zařízení
Programy odplynování
Řízení přístroje reguluje proces odplyňování. Provozní stavy jsou kontrolovány
řízením a zobrazeny na displeji.
V řízení lze volit a nastavit 2 různé programy odplynování.
• trvalé odplyňování
Pro trvalé odplynování po více hodin nebo dní s pořadím cyklů odplynování
bez časů přestávek. Tento odplynovací program se volí po spuštění a
opravách.
• intervalové odplyňování
Skládá se z omezeného počtu cyklů odplynování. Mezi intervaly se dodržuje
čas přestávky. Tento odplynovací program se volí pro trvalý provoz.
Varianta napájení
Pomocí LIS Levelcontrol je měřen stav hladiny v nádobě. Při nedosažení
přednastavené minimální hladiny je podle určené hladiny do nádoby doplněna
napájecí voda.

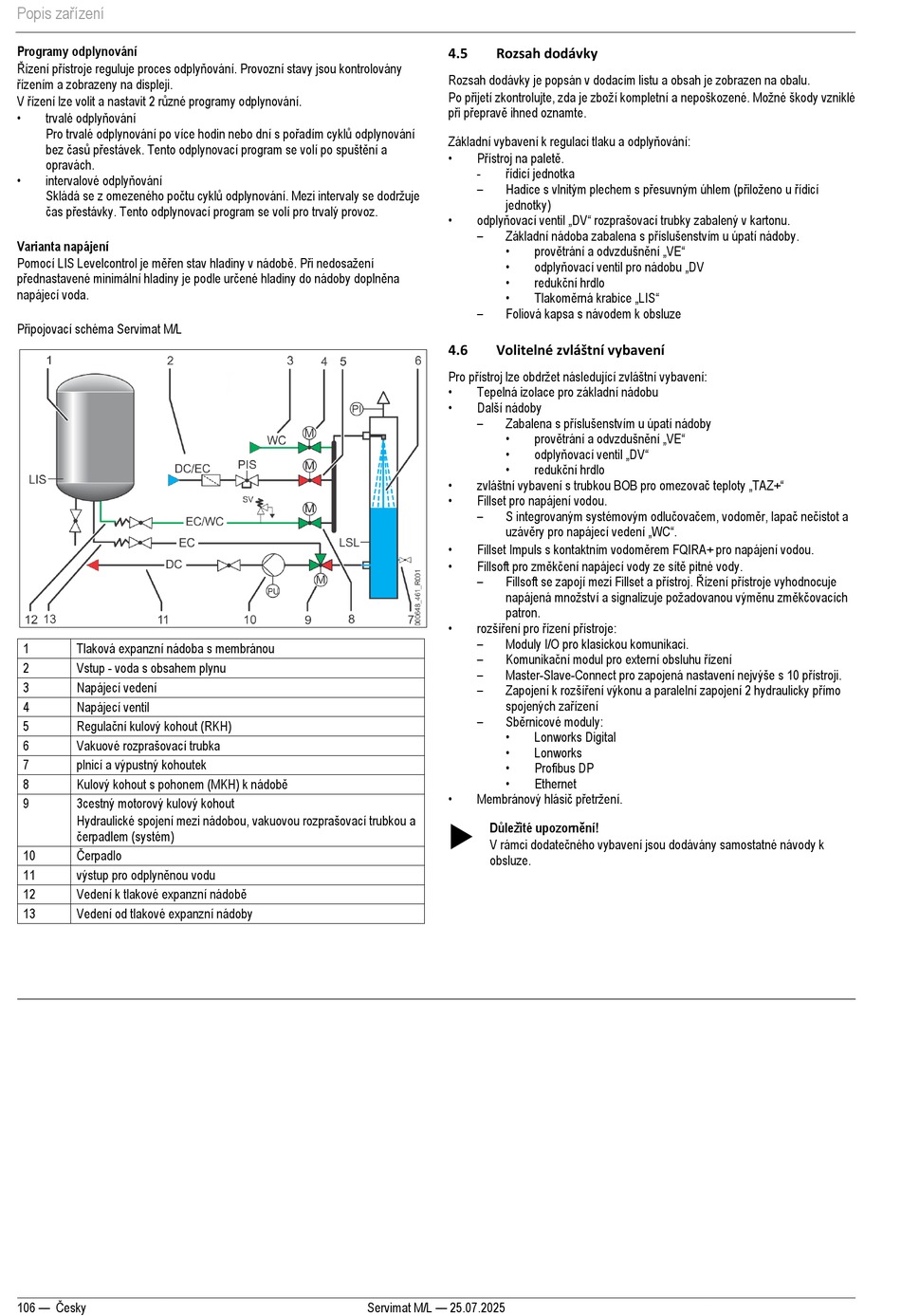

Připojovací schéma Servimat M/L
1 Tlaková expanzní nádoba s membránou
2 Vstup - voda s obsahem plynu
3 Napájecí vedení
4 Napájecí ventil
5 Regulační kulový kohout (RKH)
6 Vakuové rozprašovací trubka
7 plnicí a výpustný kohoutek
8 Kulový kohout s pohonem (MKH) k nádobě
9 3cestný motorový kulový kohout
Hydraulické spojení mezi nádobou, vakuovou rozprašovací trubkou a
čerpadlem (systém)
10 Čerpadlo
11 výstup pro odplyněnou vodu
12 Vedení k tlakové expanzní nádobě
13 Vedení od tlakové expanzní nádoby
106 — Česky
4.5 Rozsah dodávky
Rozsah dodávky je popsán v dodacím listu a obsah je zobrazen na obalu.
Po přijetí zkontrolujte, zda je zboží kompletní a nepoškozené. Možné škody vzniklé
při přepravě ihned oznamte.
Základní vybavení k regulaci tlaku a odplyňování:
• Přístroj na paletě.
- řídicí jednotka
– Hadice s vlnitým plechem s přesuvným úhlem (přiloženo u řídicí
jednotky)
• odplyňovací ventil „DV" rozprašovací trubky zabalený v kartonu.
– Základní nádoba zabalena s příslušenstvím u úpatí nádoby.
• provětrání a odvzdušnění „VE"
• odplyňovací ventil pro nádobu „DV
• redukční hrdlo
• Tlakoměrná krabice „LIS"
– Foliová kapsa s návodem k obsluze
4.6 Volitelné zvláštní vybavení
Pro přístroj lze obdržet následující zvláštní vybavení:
• Tepelná izolace pro základní nádobu
• Další nádoby
– Zabalena s příslušenstvím u úpatí nádoby
• provětrání a odvzdušnění „VE"
• odplyňovací ventil „DV"
• redukční hrdlo
• zvláštní vybavení s trubkou BOB pro omezovač teploty „TAZ+"
• Fillset pro napájení vodou.
– S integrovaným systémovým odlučovačem, vodoměr, lapač nečistot a
uzávěry pro napájecí vedení „WC".
• Fillset Impuls s kontaktním vodoměrem FQIRA+ pro napájení vodou.
• Fillsoft pro změkčení napájecí vody ze sítě pitné vody.
– Fillsoft se zapojí mezi Fillset a přístroj. Řízení přístroje vyhodnocuje
napájená množství a signalizuje požadovanou výměnu změkčovacích
patron.
• rozšíření pro řízení přístroje:
– Moduly I/O pro klasickou komunikaci.
– Komunikační modul pro externí obsluhu řízení
– Master-Slave-Connect pro zapojená nastavení nejvýše s 10 přístroji.
– Zapojení k rozšíření výkonu a paralelní zapojení 2 hydraulicky přímo
spojených zařízení
– Sběrnicové moduly:
• Lonworks Digital
• Lonworks
• Profibus DP
• Ethernet
• Membránový hlásič přetržení.
 Důležité upozornění!
V rámci dodatečného vybavení jsou dodávány samostatné návody k
obsluze.
Servimat M/L — 25.07.2025
