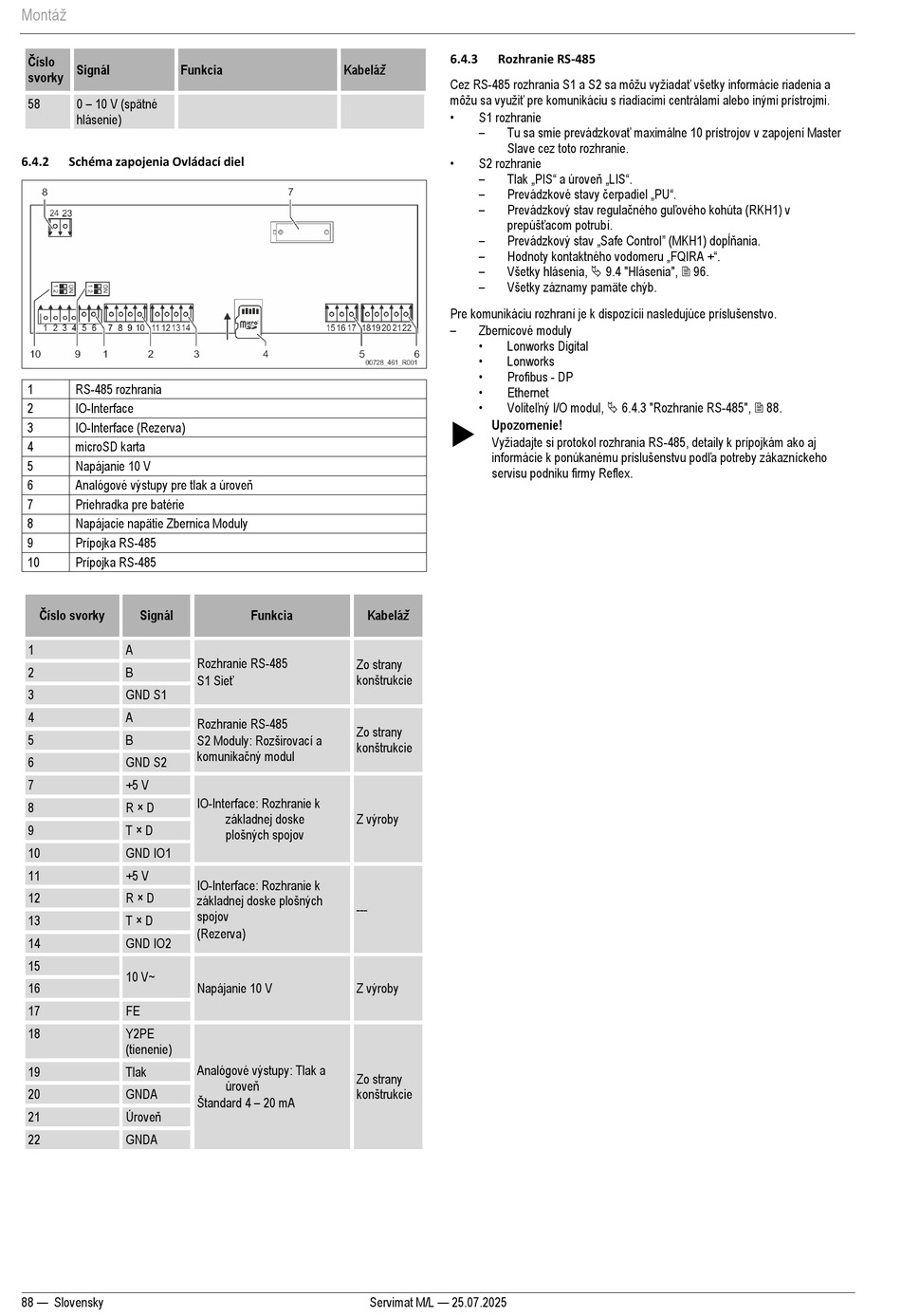

Montáž
Číslo
Signál Funkcia
svorky
58 0 – 10 V (spätné
hlásenie)
6.4.2 Schéma zapojenia Ovládací diel
1 RS-485 rozhrania
2 IO-Interface
3 IO-Interface (Rezerva)
4 microSD karta
5 Napájanie 10 V
6 Analógové výstupy pre tlak a úroveň
7 Priehradka pre batérie
8 Napájacie napätie Zbernica Moduly
9 Prípojka RS-485
10 Prípojka RS-485
Číslo svorky Signál
1 A
2 B
3 GND S1
4 A
5 B
6 GND S2
7 +5 V
8 R × D
9 T × D
10 GND IO1
11 +5 V
12 R × D
13 T × D
14 GND IO2
15
10 V~
16
17 FE
18 Y2PE
(tienenie)
19 Tlak
20 GNDA
21 Úroveň
22 GNDA
88 — Slovensky
Kabeláž
Funkcia
Rozhranie RS-485
Zo strany
konštrukcie
S1 Sieť
Rozhranie RS-485
Zo strany
S2 Moduly: Rozširovací a
konštrukcie
komunikačný modul
IO-Interface: Rozhranie k
základnej doske Z výroby
plošných spojov
IO-Interface: Rozhranie k
základnej doske plošných
---
spojov
(Rezerva)
Napájanie 10 V Z výroby
Analógové výstupy: Tlak a
Zo strany
úroveň
konštrukcie
Štandard 4 – 20 mA
6.4.3 Rozhranie RS-485
Cez RS-485 rozhrania S1 a S2 sa môžu vyžiadať všetky informácie riadenia a
môžu sa využiť pre komunikáciu s riadiacimi centrálami alebo inými prístrojmi.
• S1 rozhranie
– Tu sa smie prevádzkovať maximálne 10 prístrojov v zapojení Master
Slave cez toto rozhranie.
• S2 rozhranie
– Tlak „PIS" a úroveň „LIS".
– Prevádzkové stavy čerpadiel „PU".
– Prevádzkový stav regulačného guľového kohúta (RKH1) v
prepúšťacom potrubí.
– Prevádzkový stav „Safe Control" (MKH1) dopĺňania.
– Hodnoty kontaktného vodomeru „FQIRA +".
– Všetky hlásenia,  9.4 "Hlásenia",  96.
– Všetky záznamy pamäte chýb.
Pre komunikáciu rozhraní je k dispozícii nasledujúce príslušenstvo.
– Zbernicové moduly
• Lonworks Digital
• Lonworks
• Profibus - DP
• Ethernet
• Voliteľný I/O modul,  6.4.3 "Rozhranie RS-485",  88.
 Upozornenie!
Vyžiadajte si protokol rozhrania RS-485, detaily k prípojkám ako aj
informácie k ponúkanému príslušenstvu podľa potreby zákazníckeho
servisu podniku firmy Reflex.
Kabeláž
