4.1.9

Freier Ein- oder Auslauf

Ⓐ
Installieren Sie den Durchflussmesser nicht am höchsten
Punkt oder auf der Ablaufseite der Rohrleitung, da der
Durchflussmesser sonst leer läuft und sich Luftblasen
bilden können.
Ⓑ
Sorgen Sie bei freien Ein- oder Ausläufen für einen Zulauf
über einen Siphon, damit die Rohrleitung immer gefüllt ist.

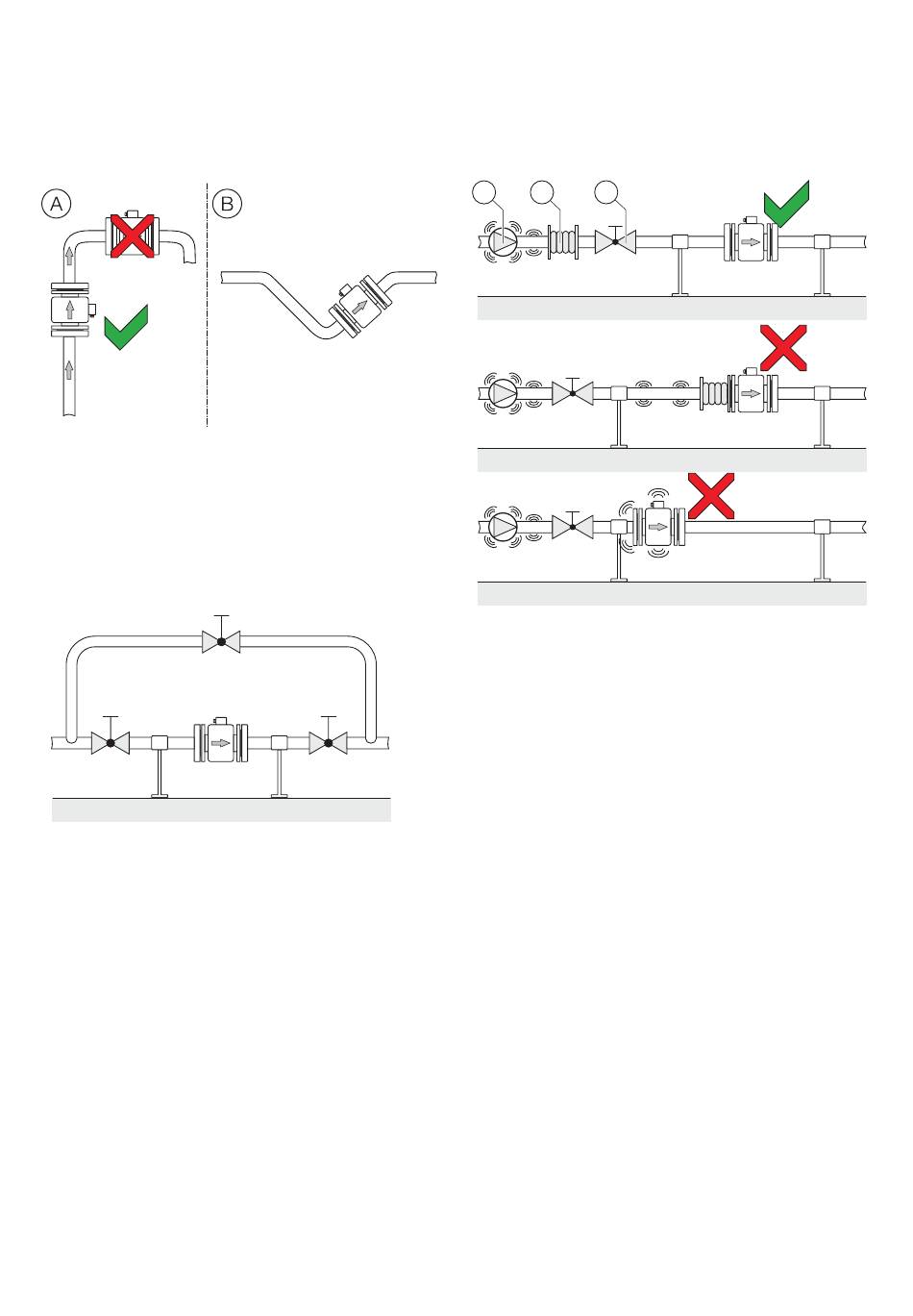

Abbildung 11 Freier Ein- oder Auslauf

4.1.10 Stark verschmutzte Messmedien

Abbildung 12 Bypass-Anschluss
Bei stark verschmutzten Messmedien wird ein Bypass-Anschluss
gemäß Abbildung empfohlen, damit der Betrieb der Anlage
während der mechanischen Reinigung ohne Unterbrechung
fortgesetzt werden kann.
4.1.11 Installation in der Nähe von Pumpen
1 2 3
① ②
Pumpe Dämpfungsvorrichtung
Abbildung 13 Schwingungsdämpfung
Starke Vibrationen in der Rohrleitung müssen mit flexiblen
Dämpfungsvorrichtungen gedämpft werden.
Die Dämpfungsvorrichtungen müssen jenseits des abgestützten
Durchflussmesserabschnitts und außerhalb des Abschnitts
zwischen den Absperrvorrichtung installiert werden.
Schließen Sie flexible Dämpfungsvorrichtungen nicht direkt
an den Durchflussmesser-Sensor an.
9
③
Absperrvorrichtung
