4.1.9 Freier Ein- oder Auslauf
Ⓐ
Installieren Sie den Durchflussmesser nicht am höchsten
Punkt oder an der Ablaufseite der Rohrleitung, da
der Durchflussmesser leerläuft und sich Luftblasen
bilden können.
Ⓑ
Sorgen Sie bei freien Ein- oder Ausläufen für einen Zulauf
über einen Siphon, damit die Rohrleitung immer gefüllt ist.

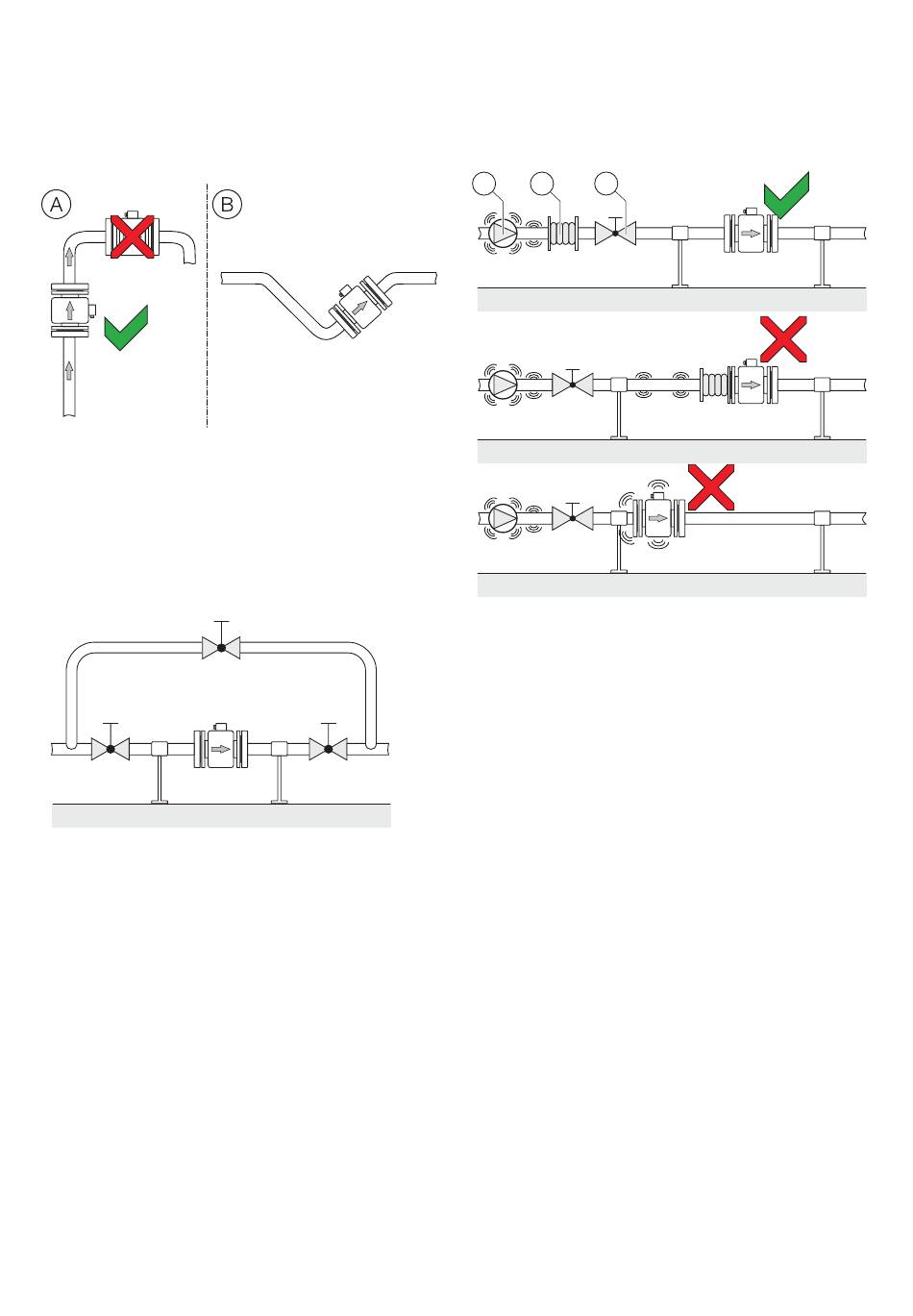

Abbildung 11 Freier Ein- oder Auslauf
4.1.10 Stark verschmutzte Messmedien
Abbildung 12 Bypass-Anschluss
Bei stark verschmutzten Messmedien wird ein Bypass-
Anschluss gemäß Abbildung empfohlen, damit der Betrieb
der Anlage während der mechanischen Reinigung ohne
Unterbrechung fortgesetzt werden kann.
4.1.11 Installation in der Nähe von Pumpen
3
1 2
① ②
Pumpe Dämpfungsvorrichtung
Abbildung 13 Schwingungsdämpfung
Starke Vibrationen in der Rohrleitung müssen mit flexiblen
Dämpfungsvorrichtungen gedämpft werden.
Die Dämpfungsvorrichtungen müssen jenseits des
abgestützten Durchflussmesserabschnitts und außerhalb
des Abschnitts zwischen den Absperrvorrichtung
installiert werden.
Schließen Sie flexible Dämpfungsvorrichtungen nicht direkt
an den Durchflussmesser-Sensor an.
9
③
Absperrvorrichtung
