...4 Installation
...4.5 Elektrische Anschlüsse

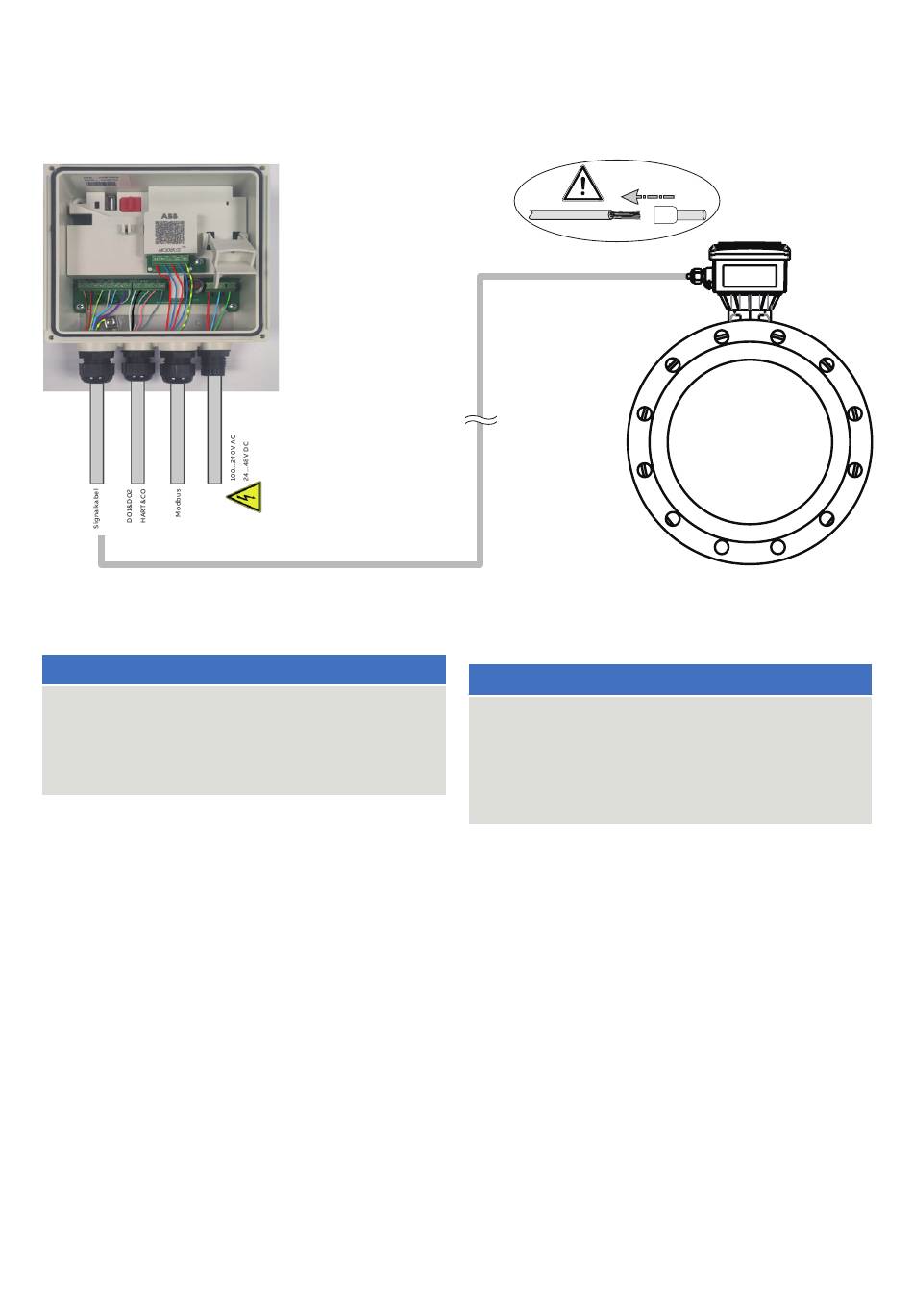

Abbildung 35 Anschluss des Messumformers in dezentraler
Bauform (Beispiel)
HINWEIS
Wenn die O-Ring-Dichtung falsch sitzt oder
beschädigt ist, kann sich dies nachteilig auf die
Gehäuseschutzklasse auswirken.
Befolgen Sie die Anweisungen im Kapitel „Öffnen und
Schließen des Anschlusskastens"auf Seite 11, um das
Gehäuse sicher zu öffnen und zu schließen.
Beachten Sie beim Anschluss an die Einspeisung die
folgenden Punkte:
Beachten Sie dabei die folgenden Anweisungen:
• Führen Sie das Einspeisekabel sowie die Kabel für die
Signaleingänge/-ausgänge, wie dargestellt, in das
Gehäuse hinein.
• Schließen Sie die Kabel gemäß dem elektrischen
Anschlussplan an. Falls vorhanden, schließen Sie den
Kabelschirm an die mitgelieferte Erdungsklemme an.
• Verwenden Sie beim Anschluss Aderendhülsen.
• Verschließen Sie nicht genutzte Kabeleinführungen mit
geeigneten Stopfen.
HINWEIS
• Beachten Sie die Grenzwerte der Spannungsversorgung
gemäß den Angaben auf dem Typenschild.
• Beachten Sie den Spannungsabfall bei langen Kabeln
und kleinen Leiterquerschnitten. Die Spannung an
den Geräteklemmen darf den gemäß den Angaben
auf dem Typenschild erforderlichen Mindestwert
nicht unterschreiten.
Die Spannungsversorgung wird an die Klemmen L (Phase),
N (Nullleiter) oder 1+, 2- und PE angeschlossen, wie auf
dem Typenschild angegeben. Im Einspeisekabel des
Messumformers muss ein Leistungsschalter mit einem
maximalen Nennstrom von 16 A installiert werden. Der
Leiterquerschnitt des Einspeisekabels und der verwendete
Leistungsschalter müssen der VDE 0100 entsprechen und
entsprechend der Stromaufnahme des Durchflussmesssystems
dimensioniert sein. Die Kabel müssen den Anforderungen
gemäß IEC 227 bzw. IEC 245 entsprechen.
Dieser Leistungsschalter sollte sich in der Nähe des
Messumformers befinden und aus der Kennzeichnung
muss hervorgehen, dass er zum Gerät gehört.
Verbinden Sie den Messumformer und den Sensor mit
der Funktionserde.
