8 P R O C E S SM A ST E R FEX 62 0 | EL EKTR OM AG NE T IS C H E R DU RCHF LUSSM ESSE R | CI/F E X6 20- DE REV. B
...4 Installation
...4.1 Installationsbedingungen
4.1.6

Einbaulage

Ⓐ
Vertikale Installation zur Messung abrasiver Flüssigkeiten,
vorzugsweise mit Strömung nach oben.
Ⓑ
Bei horizontaler Installation muss das Messrohr immer
vollständig mit dem Messmedium gefüllt sein. Für eine
leichte Neigung des Anschlusses zur Entgasung sorgen.

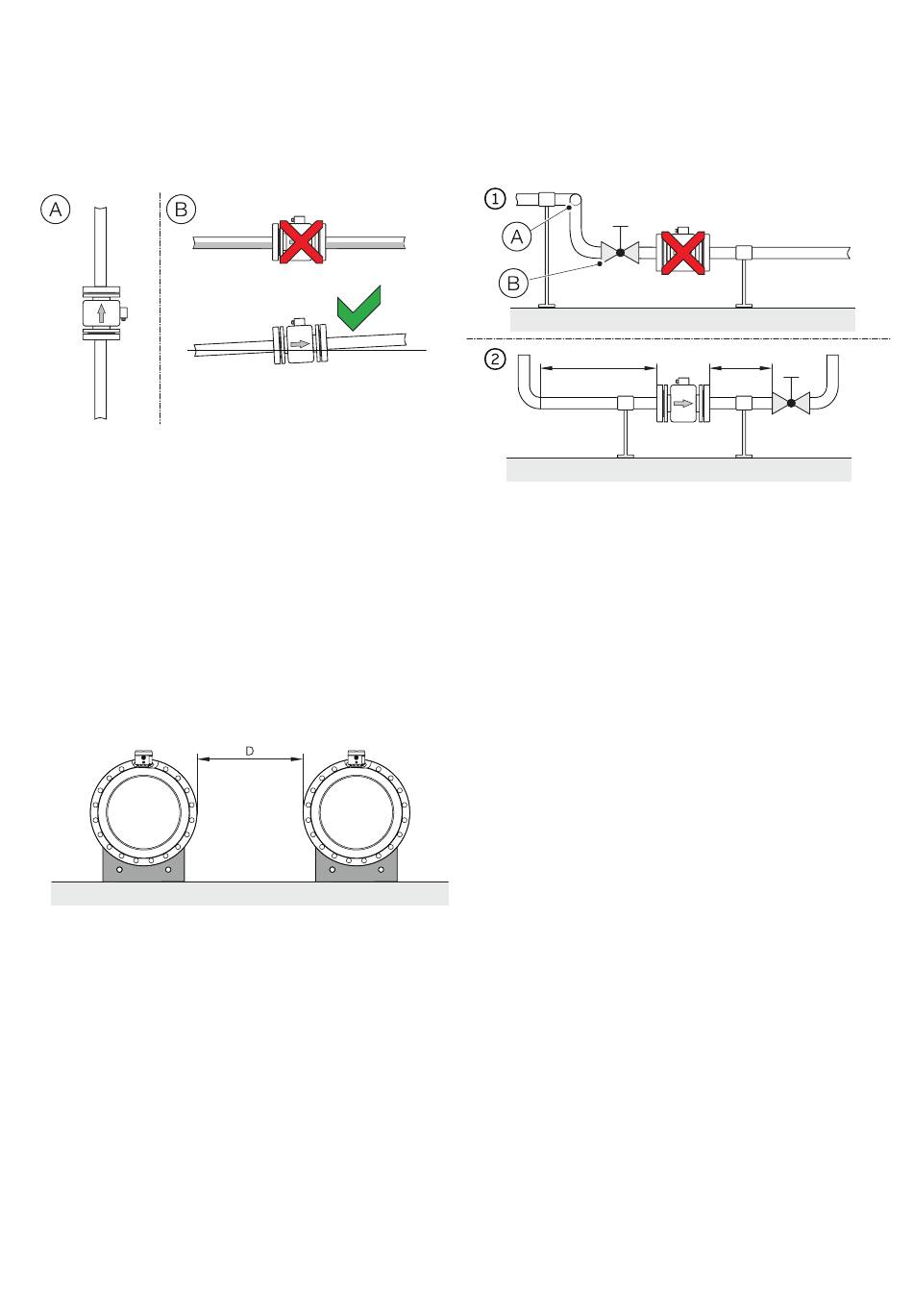

Abbildung 8 Montageposition
Hinweis
Bevorzugen Sie bei Hygiene-Anwendungen die vertikale
Installation!
Bei horizontaler Installation ist sicherzustellen, dass der Sensor
selbstentleerend ist
4.1.7

Mindestabstand

Abstand D: ≥ 1,0 m
Abbildung 9 Mindestabstand
• Um zu verhindern, dass sich die Geräte gegenseitig stören,
muss ein Mindestabstand zwischen den Geräten eingehalten
werden, wie in Abb. 12 dargestellt.
• Der Durchflussmesser-Sensor darf nicht in der Nähe von
starken elektromagnetischen Feldern z. B. Motoren, Pumpen,
Transformatoren usw. betrieben werden. Ein Mindestabstand
von ca. 1 m sollte eingehalten werden.
• Für die Installation auf oder an Stahlteilen (z. B. Stahlbügeln)
sollte ein Mindestabstand von ca. 100 mm eingehalten
werden (basierend auf IEC801-2 und IECTC77B).

4.1.8 Ein- und Auslaufstrecken

3 x DN
① ②
Doppelkniestück Absperreinrichtungen
Abbildung 10 Ein- und Auslaufstrecken, Absperreinrichtung
Das Messprinzip ist vom Durchflussprofil unabhängig, wenn
stehende Wirbel nicht bis in den Messabschnitt hineinragen.
Dies kann jedoch nach Doppelkniestücken, bei tangentialer
Einströmung oder bei halb geöffneten Schiebern in
Durchflussrichtung vor dem Sensor auftreten.
In solchen Fällen müssen Maßnahmen zur Normalisierung
des Durchflussprofils ergriffen werden.
Ⓐ
Armaturen, Verteiler, Ventile usw. nicht direkt vor dem
Durchflussmesser-Sensor installieren.
Ⓑ
Ein- und Auslaufstrecken: Länge der geraden Ein- und
Auslaufstrecke des Durchflussmesser-Sensors.
Die Erfahrung hat gezeigt, dass bei den meisten
Anlagen Einlaufstrecken mit einer Länge von 3 × DN und
Auslaufstrecken mit einer Länge von 2 × DN ausreichend
sind (DN = Nennweite des Durchflussmesser-Sensors).
Für Prüfstände sind die Referenzbedingungen für 10 × DN
Einlaufstrecke und 5 × DN Auslaufstrecke gemäß
EN 29104/ISO 9104 vorzusehen. Ventile oder andere
Absperreinrichtungen sollten in der Auslaufstrecke
installiert werden. Klappenventile sind so zu installieren,
dass die Ventilklappe nicht in den Sensor des
Durchflussmessers hineinragt.
2 x DN
