32 P R O C E S SM A ST E R FEX 62 0 | EL EKTR OM AG NE T IS C H E R DU RCHF LUSSM ESSE R | CI/F E X6 20- DE REV. B

...6 Bedienung

...6.3 Menüebenen
6.3.1

Prozessanzeige

Pumpe 1
Qv
Σ+
Σ-
①
Messstellen-Tag
②
Aktuelle Prozesswerte
③
Symbol „Tastenfunktion"
④
Symbol „Parametrierung geschützt"

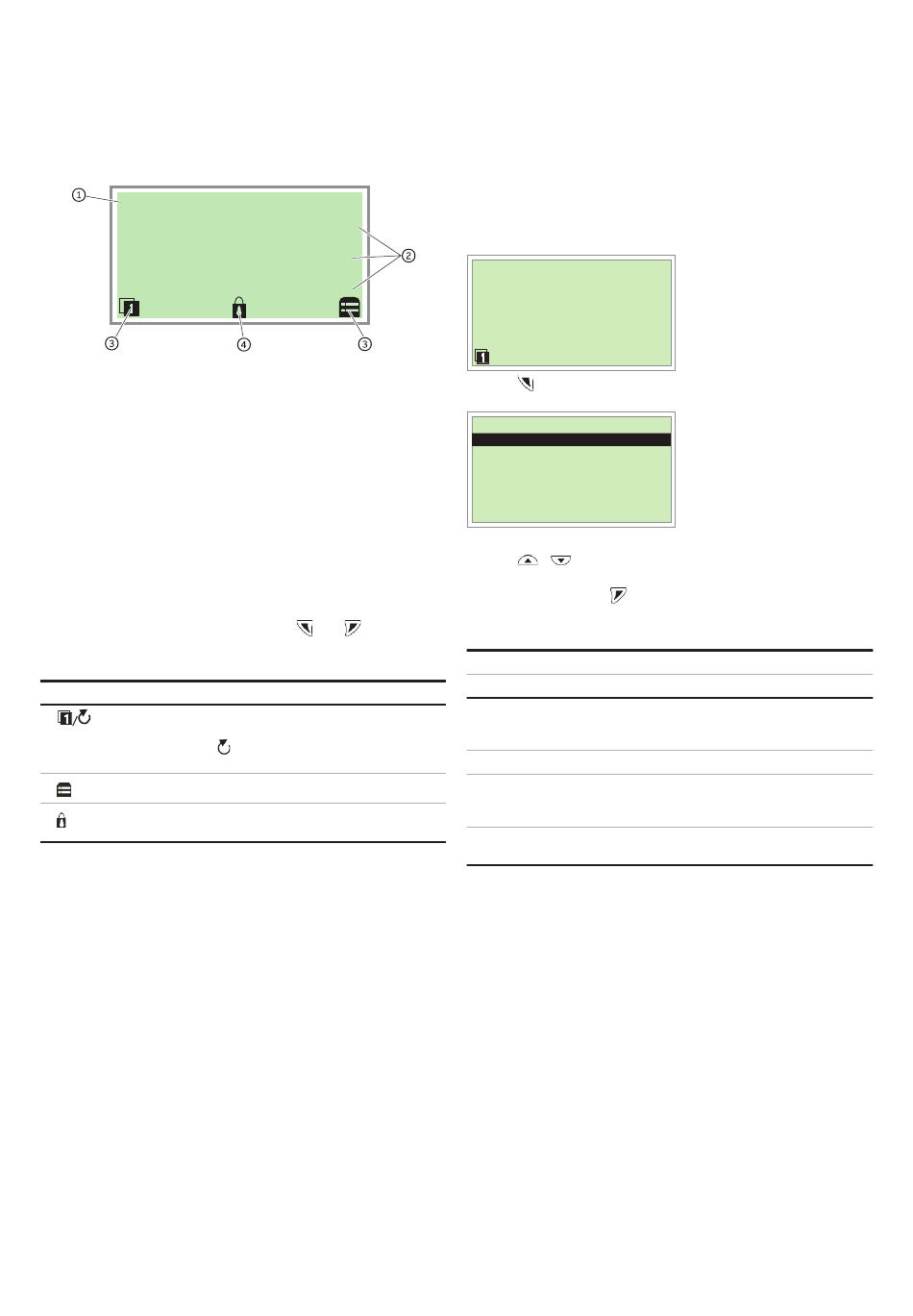

Abbildung 41 Prozessanzeige (Beispiel)
Die Prozessanzeige erscheint beim Einschalten des Geräts auf
dem LCD-Display. Sie zeigt Informationen über das Gerät und
aktuelle Prozesswerte an. Die Art und Weise, wie der aktuelle
Prozesswert angezeigt wird, kann auf der Konfigurationsebene
eingestellt werden.
Die Symbole am unteren Rand der Prozessanzeige dienen zur
Anzeige der Funktionen der Bedientasten
hinaus anderer Informationen.
Symbol Beschreibung
Die Informationsebene aufrufen.
Wenn der Autoscroll-Modus aktiviert ist, erscheint
hier das Symbol
automatisch nacheinander angezeigt.
Die Konfigurationsebene aufrufen.
Das Gerät ist vor Änderungen der
Parametereinstellungen geschützt.
0,00
m /h
3
0,00
m
3
0,00
m
3
und darüber
und die Bedienerseiten werden
6.3.2 Umschalten auf die Informationsebene (Bedienermenü)
Auf der Informationsebene kann das Bedienermenü dazu
verwendet werden, um Diagnoseinformationen anzuzeigen und
auszuwählen, welche Bedienerseiten angezeigt werden sollen.
Prozessanzeige
1 Mit öffnen Sie das Bedienermenü.
Bedienermenü
Diagnose
Bedienerseite 1
Bedienerseite 2
Zurück Auswahl
2 Mit / wählen Sie das gewünschte Untermenü aus.
3
Bestätigen Sie mit die Auswahl.
Symbol Beschreibung
... /Bedienermenü
Diagnose Auswahl des Untermenüs „Diagnose"; siehe
auch Kapitel „Fehlermeldungen auf dem
LCD-Display" auf Seite 33.
Bedienerseite 1 ... n Auswahl der angezeigten Bedienerseite.
Autoscroll Bei aktiviertem Autoscroll werden die
Bedienerseiten auf der Prozessanzeige
automatisch umgeblättert.
Signalansicht
Auswahl des Untermenüs „Signalansicht"
(nur für Servicezwecke).
