4.5.5 Elektrischer Anschluss

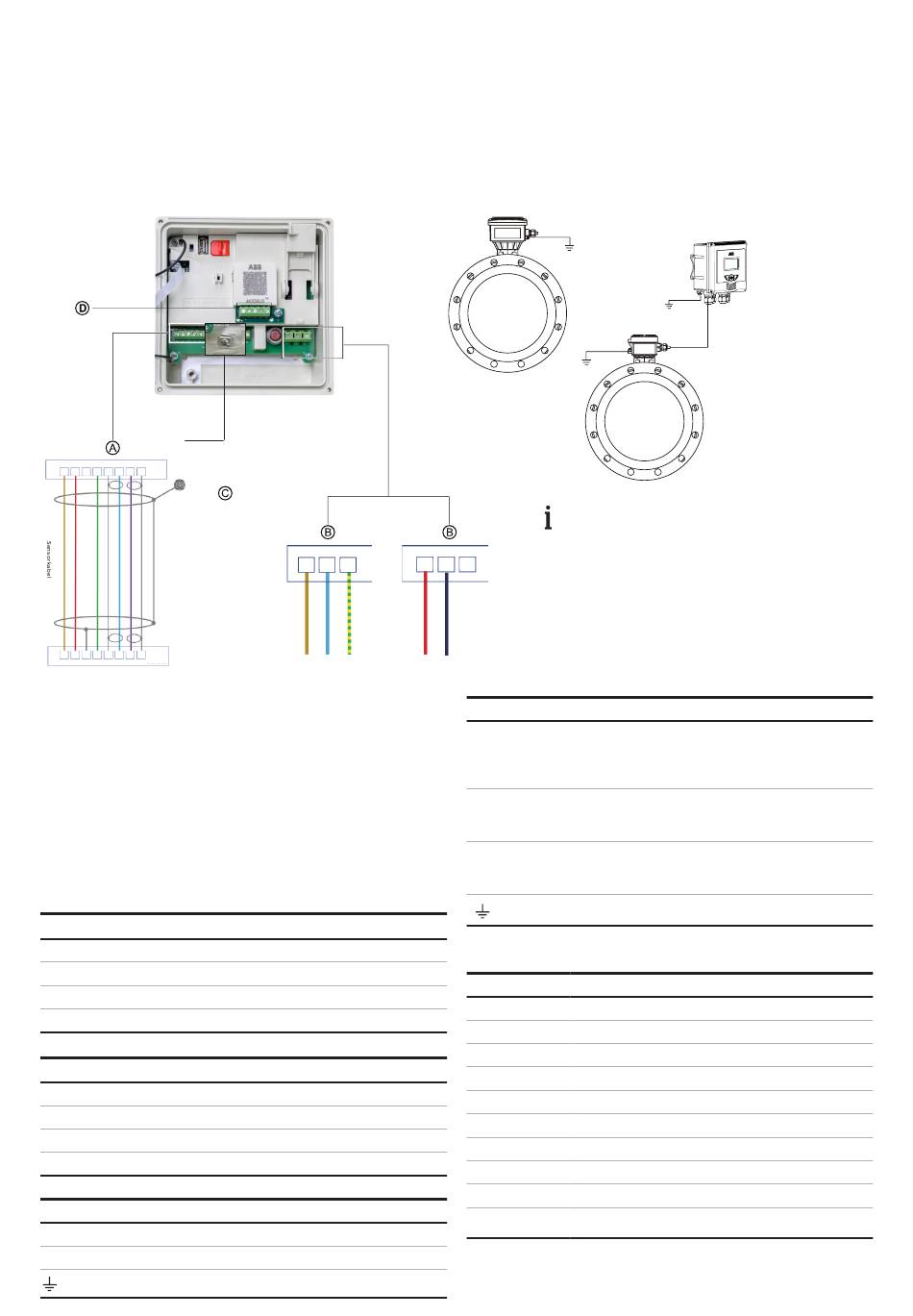

Anschlussplan
TX
M1 M2 TFE 3 S2 E2 E1 S1
M1 M2 3 S2 E2 E1 S1
TFE
Sensor
Ⓐ
Anschlüsse für Signalkabel (nur dezentrale Bauform)
Ⓑ
Anschlüsse für die Spannungsversorgung (AC-Einspeisung/
DC-Einspeisung)
Ⓒ Ⓓ
Erdungsstange Anschlussklemme für das optionale MODBUS-Modul
Abbildung 29 Elektrische Anschlüsse
HINWEIS
Ausführliche Informationen zur Erdung des Messumformers und
des Durchflussmesser-Sensors finden Sie im Kapitel „Erdung" in
der Inbetriebnahmeanleitung oder der Bedienungsanleitung.
Anschlüsse für Spannungsversorgung
AC-Einspeisung
Anschlussklemme
L/+
N/-
G
DC-Versorgungsspannung
Anschlussklemme
L/+
N/-
G
Anschlussklemme für das optionale MODBUS-Modul
Anschlussklemme
A/B, A2/B2
L/+ N/- G L/+ N/-
Funktion/Kommentare
Phase
Neutralleiter
Schutzerdung (PE)
Funktion/Kommentare
+
—
Schutzerdung (PE)
Funktion/Kommentare
Zwei Sätze MODBUS-Klemmen
PE
PE
PE
WICHTIG (HINWEIS)
Die Spannungsversorgung für den optionalen
Vorverstärker erfolgt über die Klemmen S1 und S2.
G
Der Messumformer erkennt den Sensor
automatisch und schaltet auf die erforderliche
Versorgungsspannung an den Klemmen S1 und S2
um.
Anschlüsse für die Ausgabe
Anschlussklemme
Der Stromausgang ist ‚aktiv'-Modus. Die Quelle
31/32
zur Ansteuerung des 20 mA Kreises ist in den
41/42 Der Ausgang kann vor Ort als Impuls-, Frequenz- oder
51/52
Anschließen des Signalkabels
Nur dezentrale Bauform.
Anschlussklemme
TFE
3 Bezugspotential für die Messung
S2
E2
E1
S1
M1
M2
PE
—
PE
Funktion/Kommentare
Aktiver HART+4-20mA Ausgang
Messumformer eingebaut.
Passiver Digitalausgang DO1
Schaltausgang konfiguriert werden.
Passiver Digitalausgang DO2
Der Ausgang kann vor Ort als Impuls- oder
Schaltausgang konfiguriert werden.
Funktion/Kommentare
Nicht angeschlossen
Schirm für E2
Signalleitung
Signalkabel
Schirm für E1
Magnetspule
Magnetspule
Abschirmung
Nicht angeschlossen Orange/Gelb
17
PE
Farbe
—
Grün
—
Blau
Violett
—
Braun
Rot
—
