Vergießen des Sensor-Klemmenkastens
Soll der Anschlusskasten nachträglich vor Ort vergossen werden,
kann eine spezielle Zweikomponenten-Vergussmasse separat
bestellt werden (Best.-Nr. 0128499). Ein Verguss ist nur bei
waagerecht montiertem Sensor möglich. Beachten Sie bei der
Arbeit die folgenden Anweisungen:
WARNUNG
Gesundheitsrisiko!
Die Zweikomponenten-Vergussmasse ist giftig - alle
einschlägigen Sicherheitsmaßnahmen sind zu beachten!
Beachten Sie die vom Hersteller bereitgestellten
Sicherheitsdatenblätter, bevor Sie mit den
Vorbereitungen beginnen.
Warnung vor Gefahren:
• R20: Gesundheitsschädlich beim Einatmen.
• R36/37/38: Reizt Augen, Atmungsorgane und Haut.
• R42/43: Sensibilisierung durch Einatmen und
Hautkontakt möglich.
Sicherheitshinweis:
• S23: Gas/Rauch/Dampf/Aerosol nicht einatmen.
• S24: Kontakt mit der Haut vermeiden.
• S37: Geeignete Handschuhe tragen.
• S63: Bei einem Unfall durch Einatmen: Das Unfallopfer
an die frische Luft bringen und ruhig stellen.
Vorbereitung
• Schließen Sie die Installation vor dem Vergießen ab, um das
Eindringen von Feuchtigkeit zu vermeiden. Prüfen Sie vor
dem Start alle Anschlüsse auf korrekten Sitz und Stabilität.
• Vermeiden Sie ein Überfüllen des Anschlusskastens.
Halten Sie die Vergussmasse vom O-Ring und der
Dichtung/Nut fern (siehe Abb. 30).
• Verhindern Sie bei einer NPT ½ Installation, dass
die Zweikomponenten-Vergussmasse in das
Kabelschutzrohr eindringt.
Verfahren

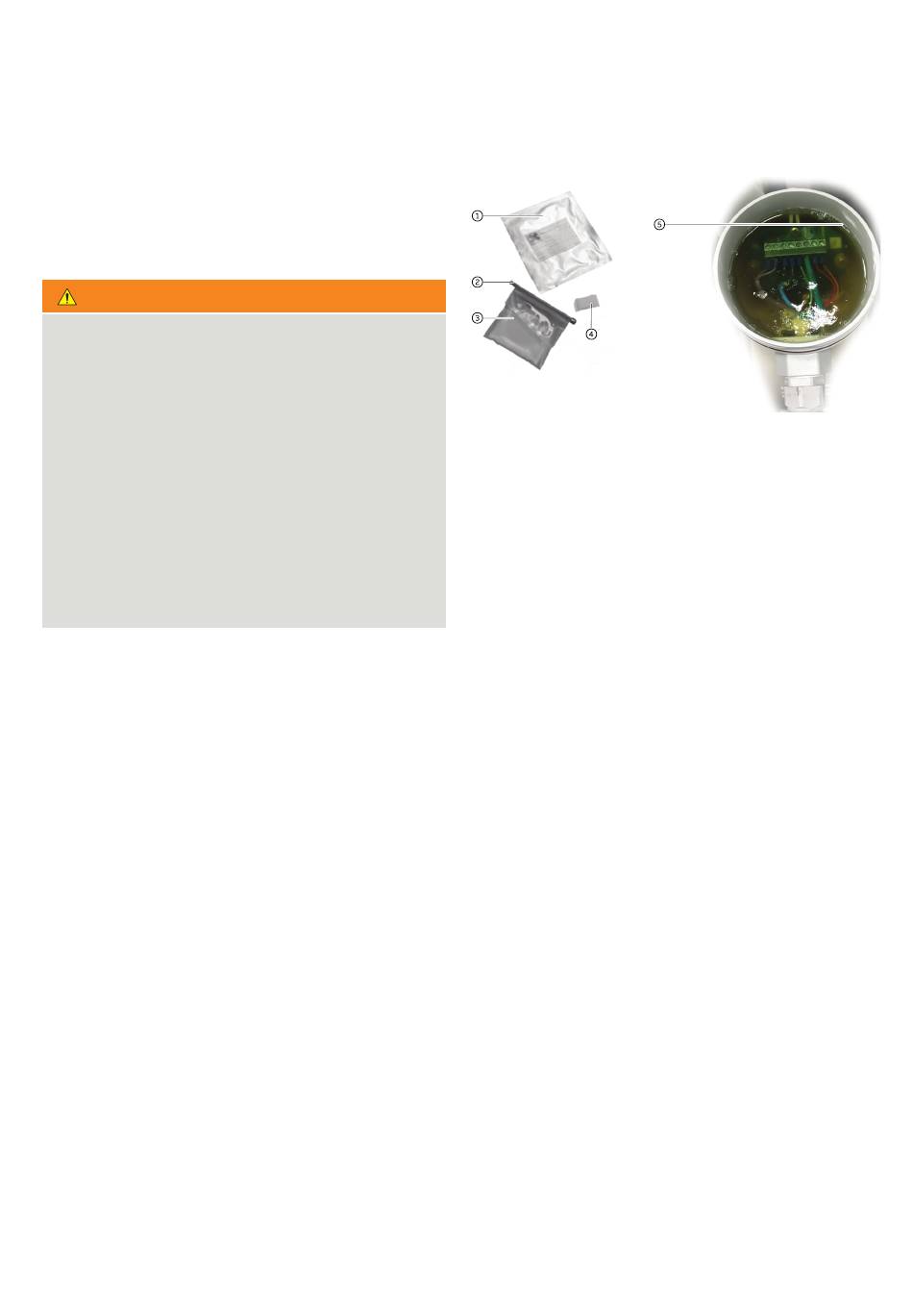

①
Verpackungsbeutel
②
Klammer
③
Zweikomponenten-Vergussmasse
④
Trockenbeutel
⑤
Maximale Füllhöhe (Vergusshöhe sollte über der
Elektronik liegen)
Abbildung 28 Ansicht Schraube
Verguss
1 Schneiden Sie die Schutzhülle der Zweikomponenten-
Vergussmasse auf (siehe Verpackung).
2 Entfernen Sie die Klammer von der Vergussmasse.
3 Beide Komponenten gründlich durchkneten, bis eine gute
Mischung erreicht ist.
4 Schneiden Sie den Beutel an einer Ecke auf. Führen Sie die
Arbeit innerhalb von 30 Minuten aus.
5 Füllen Sie den Anschlusskasten vorsichtig mit der
Zweikomponenten-Vergussmasse, bis das Anschlusskabel
bedeckt ist.
6 Warten Sie einige Stunden, bevor Sie den Deckel schließen,
damit die Masse trocknen kann und eventuelle Gase
entweichen können.
7 Sorgen Sie für eine umweltgerechte Entsorgung des
Verpackungsmaterials und des Trockenbeutels.
