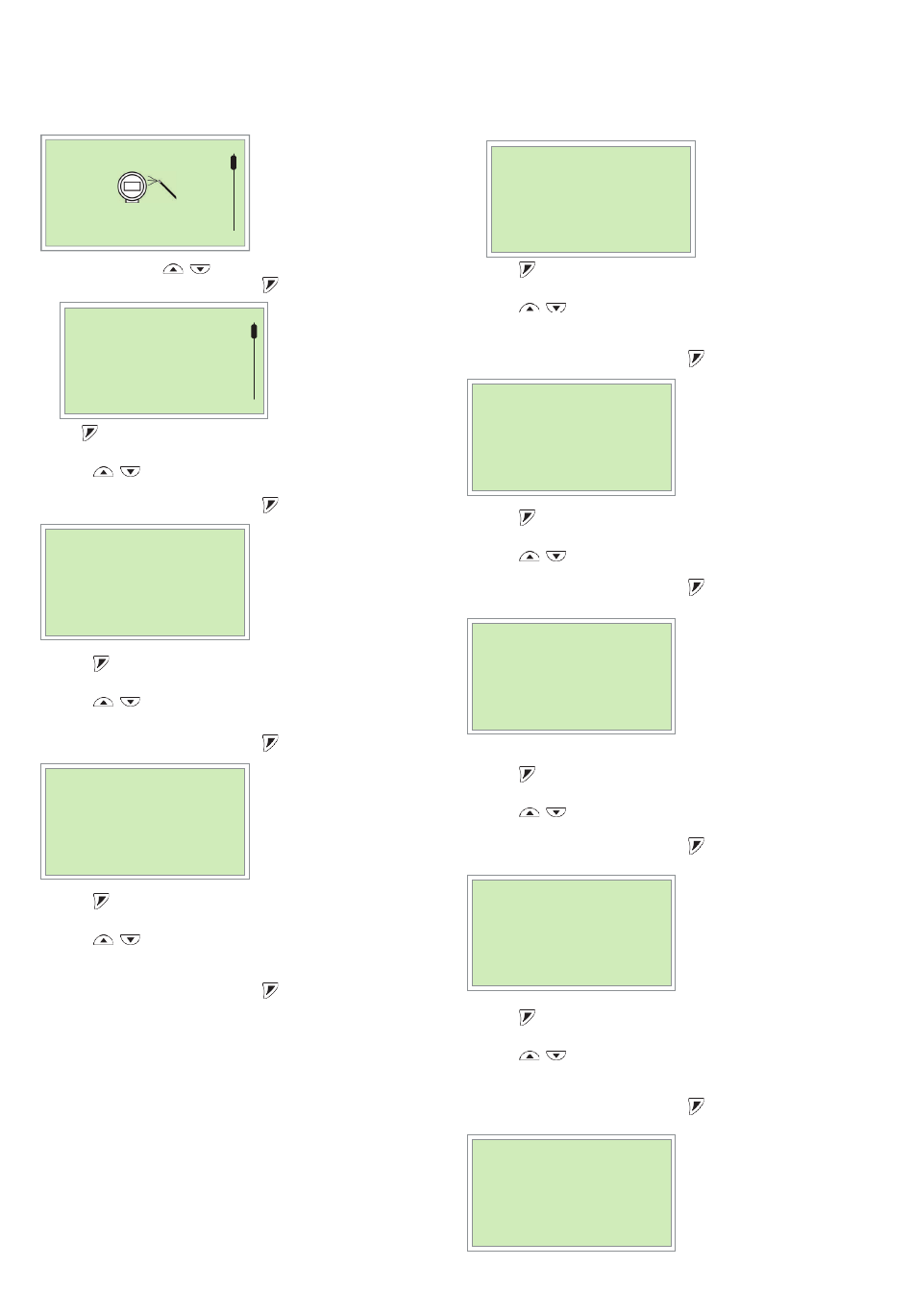

Einfache Einrichtung
Beenden Auswahl
5 Wählen Sie mit /
6 Bestätigen Sie die Auswahl mit
Einfache Einrichtung
Sprache
7
Deutsch
Weiter Bearbeiten
Mit rufen Sie Bearbeitungsmodus auf.
8 Mit / wählen Sie die gewünschte Sprache aus.
9 Bestätigen Sie die Auswahl mit
Einfache Einrichtung
Einheit Volumenstrom Qv
Weiter Bearbeiten
10 Mit rufen Sie den Bearbeitungsmodus auf.
11
Mit / wählen Sie die gewünschte Einheit für den
Volumenstrom aus.
12
Bestätigen Sie die Auswahl mit
Einfache Einrichtung
QV Max 1
25.000 l/s
Weiter Bearbeiten
13 Mit rufen Sie den Bearbeitungsmodus auf.
14 Mit / wählen Sie den gewünschten Wert für den
oberen Bereich aus.
15 Bestätigen Sie die Auswahl mit
Das Gerät ist werkseitig auf den Durchflussbereichsendwert
QmaxDN kalibriert, falls keine anderen Kundeninformationen
vorliegen. Die idealen Endwerte des Durchflussbereichs
liegen bei etwa 2 ... 3 m/s (0,2
Die möglichen Messbereichsendwerte sind in der Tabelle im
Kapitel „Messbereichstabelle"auf Seite 29 angegeben.
1
„Easy Set-up" aus.
.
1
.
l/s
.
.
0,3 x QmaxDN).
Einfache Einrichtung
Einheit Vol. Zähler
16
Weiter Bearbeiten
Mit rufen Sie Bearbeitungsmodus auf.
17
Mit / wählen Sie die gewünschte Einheit für den
Volumenzähler aus.
18
Bestätigen Sie die Auswahl mit
Einfache Einrichtung
Impulse pro Einheit
10,000/m
Weiter Bearbeiten
19 Mit rufen Sie den Bearbeitungsmodus auf.
20
Mit / stellen Sie den gewünschten Wert ein.
21
Bestätigen Sie die Auswahl mit
Einfache Einrichtung
Impulsbreite
30,00 m/s
Weiter Bearbeiten
22 Mit rufen Sie den Bearbeitungsmodus auf.
23
Mit / stellen Sie die gewünschte Impulsbreite ein.
24 Bestätigen Sie die Auswahl mit
Einfache Einrichtung
Dämpfung
30,00 ms
Weiter Bearbeiten
25 Mit rufen Sie den Bearbeitungsmodus auf.
26 Mit / stellen Sie die Dämpfung für den
Volumenstrom ein.
27
Bestätigen Sie die Auswahl mit
Einfache Einrichtung
Dig.-Ausg. 41/42 Modus
Impuls
Weiter Bearbeiten
l/s
.
3
.
.
.
27
