4.5 Elektrische Anschlüsse
WARNUNG
Verbrennungsgefahr durch spannungsführende Teile.
Unsachgemäße Arbeiten an den elektrischen Anschlüssen
können zu einem Stromschlag führen.
• Schließen Sie das Gerät nur bei ausgeschalteter
Spannungsversorgung an.
• Beachten Sie die für den elektrischen Anschluss
geltenden Normen und Vorschriften.
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal
und gemäß den Anschlussplänen vorgenommen werden.
Die Hinweise zum elektrischen Anschluss im Handbuch sind
zu beachten, da sonst die elektrische Schutzart beeinträchtigt
werden kann.
Erden Sie das Messsystem entsprechend den Anforderungen.
4.5.1 Anschließen der Spannungsversorgung
HINWEIS
• Beachten Sie die Grenzwerte der Spannungsversorgung
gemäß den Angaben auf dem Typenschild.
• Beachten Sie den Spannungsabfall bei langen Kabeln
und kleinen Leiterquerschnitten. Die Spannung an
den Geräteklemmen darf den gemäß den Angaben
auf dem Typenschild erforderlichen Mindestwert
nicht unterschreiten.
Die Spannungsversorgung wird an die Klemmen L (Phase),
N (Nullleiter) oder 1+, 2- und PE angeschlossen, wie auf dem
Typenschild angegeben. Im Einspeisekabel des Messumformers
muss ein Leistungsschalter mit einem maximalen Nennstrom
von 16 A installiert werden. Der Leiterquerschnitt des
Einspeisekabels und der verwendete Leistungsschalter
müssen der VDE 0100 entsprechen und entsprechend der
Stromaufnahme des Durchflussmesssystems dimensioniert
sein. Die Kabel müssen den Anforderungen gemäß IEC 227 bzw.
IEC 245 entsprechen.
Dieser Leistungsschalter sollte sich in der Nähe des
Messumformers befinden und aus der Kennzeichnung
muss hervorgehen, dass er zum Gerät gehört.
Verbinden Sie den Messumformer und den Sensor mit
der Funktionserde.
4.5.2 Verlegung der Anschlusskabel
Beachten Sie bei der Verlegung der Signalkabel folgende Punkte:
• Das Kabel der elektromagnetischen Spule (rotbraun) wird
parallel zu den Signalleitungen (violett und blau) verlegt.
Dadurch ist nur ein Kabel zwischen dem Durchflussmesser-
Sensor und dem Messumformer erforderlich. Verlegen Sie
das Kabel nicht über Verteilerdosen oder Klemmleisten.
• Das Signalkabel führt ein Spannungssignal von nur wenigen
Millivolt und muss daher über eine möglichst kurze Strecke
verlegt werden.
• Die maximal zulässige Signalkabellänge beträgt 50 m ohne
Vorverstärker und 200 m mit Vorverstärker.
• Verlegen Sie das Kabel nicht in der Nähe elektrischer
Einrichtungen und Schaltelementen, von denen Streufelder,
Schaltimpulse und Induktion ausgehen können. Wenn dies
nicht möglich ist, führen Sie das Signal-/Magnetspulenkabel
durch ein Metallrohr und verbinden Sie dieses mit dem
Erdpotential der Station.
• Alle Leiter müssen geschirmt und mit dem Erdpotential
der Station verbunden sein.
• Zur Abschirmung gegen elektromagnetische Störungen
enthält das Kabel einen Außenschirm. Dieser wird an der
SE-Klemme befestigt.
• Die mitgelieferte Stahllitze wird ebenfalls an die SE-Klemme
angeschlossen.
• Beschädigen Sie nicht den Kabelmantel bei der Installation.
• Installieren Sie beim Anschluss der Sensorkabel eine
Tropfschleife (Wasserfalle).
①
Tropfschleife

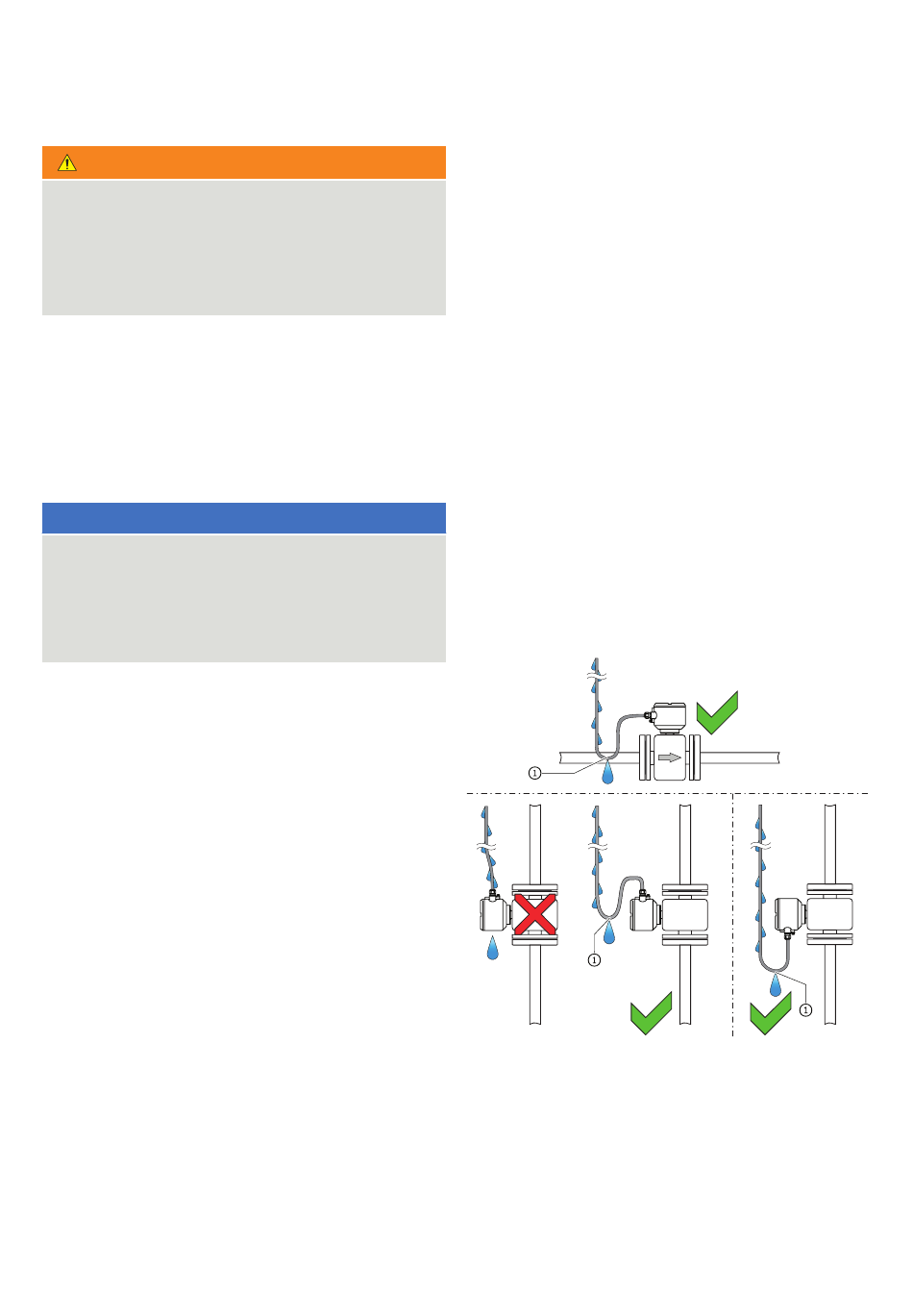

Abbildung 25 Verlegung des Anschlusskabels
