P R O C E SS M ASTER FEX 62 0 | EL EKTR O M AGN E T ISC HE R DU RCHF LUSSM ESSE R | CI/F E X6 20- DE REV. B
5.3 Prüfungen vor Inbetriebnahme
Die folgenden Punkte müssen vor der Inbetriebnahme des
Geräts geprüft werden:
•
Die Verdrahtungsarbeiten müssen, wie Kapitel „Elektrische
Anschlüsse" auf Seite 14 beschrieben, abgeschlossen sein.
•
Die korrekte Erdung des Sensors.
•
Die Umgebungsbedingungen müssen den Anforderungen
in den technischen Daten entsprechen.
•
Die Spannungsversorgung muss den Anforderungen auf
dem Typenschild entsprechen.

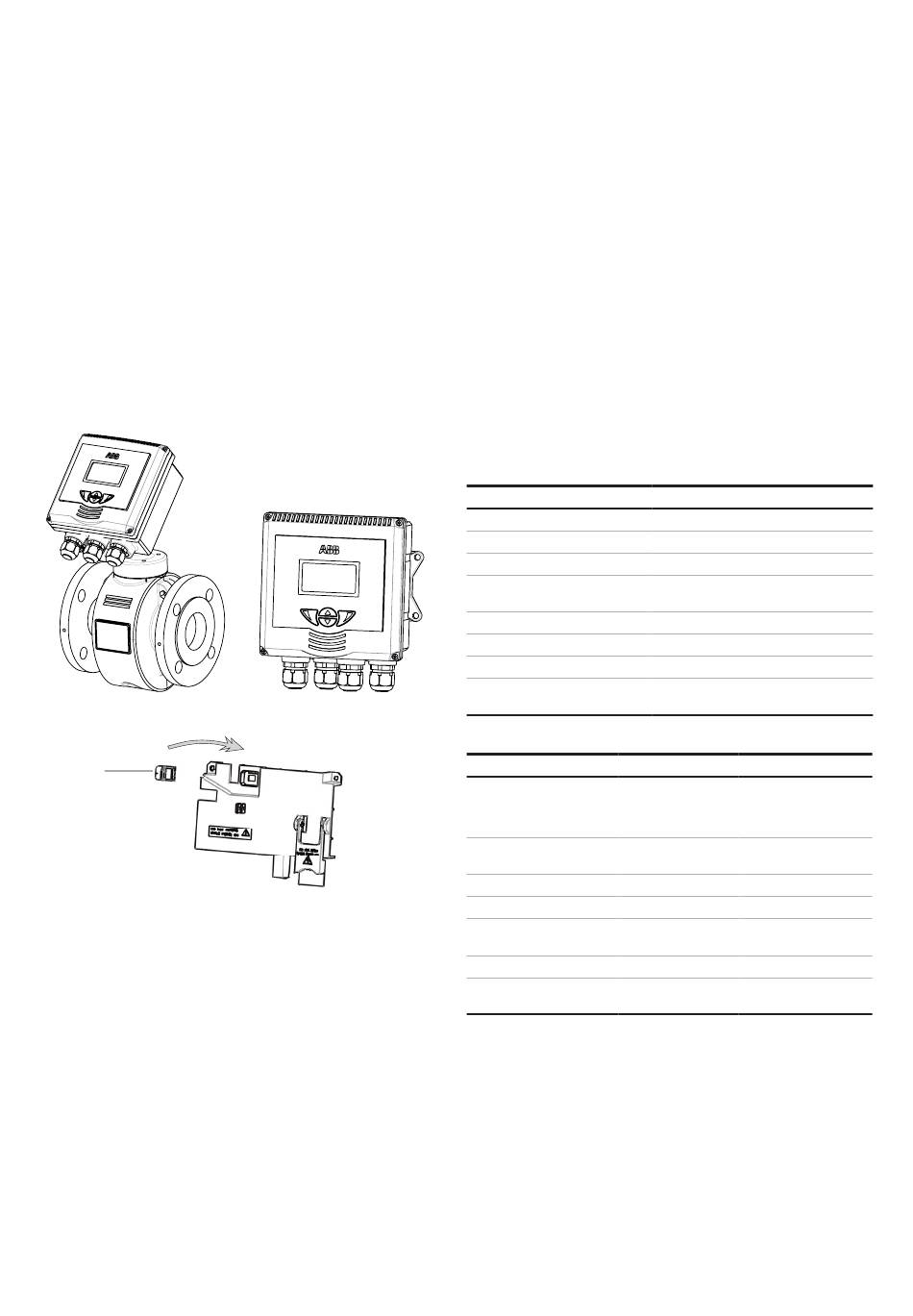

Dezentraler Sensor - Überprüfung der korrekten Zuordnung
von Sensor und Messumformer
① Sensorspeicher
Abbildung 38 Zuordnung Sensor - Messumformer
5.3.1
Parametrierung des Gerätes
Die Inbetriebnahme und Bedienung des ProcessMaster
620 erfolgt über die integrierte LCD-Anzeige (siehe Kapitel
„Parametrierung über die Menüfunktion Easy Set-up" auf
Seite 26).
Alternativ kann der ProcessMaster FEx620 auch über ABB FIM
oder andere Inbetriebnahme-Tools in Betrieb genommen und
bedient werden.
So stellen Sie fest, welcher Sensor an den Messumformer
anzuschließen ist
Prüfen Sie die Seriennummer auf dem Typenschild des
Messumformers und des Sensors.
Gleiche Nummern gehören zueinander.
ProcessMaster FET622
Modell-Nr: PET622Y0P172***0M6NC1NFSTCTK1B3
Seriennummer: 3K672024270208 Tag-Nr.:
Ausgang:
Tamb.: –20°C–60°C
24V ... 48V DC<10W
Abw. Version: 01.13.83
Aktualis.:
Hergestellt durch ABB Engineering (Shanghai) Ltd. China, Nr. 4528,
Kangxin Highway, Kangqiao, Shanghai
ProcessMaster FEW622
Modell-Nr: FEW622Y0P10150S2R2B1S2A78YY0AC0CMACRACW
YJ6K0M6CR08MANC1NF8RCE8C2T CTK1TV3V1SDD
Seriennummer:
Tag-Nr.:
3K672024270208
**Ze: DN150/PN16
Schutz- art: IP68, 6P
Material: HR/1.4571
MAP(25°C): 1,6MPa
QmaxDN: 600m2/h
Sz: 0.17277
Ss: 203,26
Tamb.: –20°C–60°C
Tmed: –5°C–80°C
Hergestellt durch ABB Engineering (Shanghai) Ltd. China, Nr. 4528,
Kangxin Highway, Kangqiao, Shanghai
Spannungsversorgung: 100V ... 240V AC
(50HZ/80HZ)<20VA
Schutz- art: IP66 NEMA 4%
Jahr: 2024/07
Kal: 0, 3%
Fexc: 15_12,5 Hz
Jahr: 2024/07
25
