ABB ProcessMaster FEW620 Inbetriebnahmeanleitung Seite 12

12 P R O C E S SM A ST E R FEX 62 0 | EL EKTR OM AG NE T IS C H E R DU RCHF LUSSM ESSE R | CI/F E X6 20- DE REV. B
...4 Installation
...4.4 Erdung des Durchflusssensors
HINWEIS
Wird der Durchflusssensor in Rohrleitungen aus Kunststoff
oder Ton oder in Rohrleitungen mit einer isolierenden
Auskleidung eingebaut, kann in besonderen Fällen ein
transienter Strom durch die Erdungselektrode fließen.
Langfristig kann dies zur Zerstörung des Sensors führen,
da sich die Erdungselektrode elektrochemisch abbaut.
In diesen besonderen Fällen muss die Verbindung zur
Erde mit Hilfe von Erdungsringen erfolgen. Bringen Sie in
diesem Fall vor und hinter dem Gerät einen Erdungsring an.

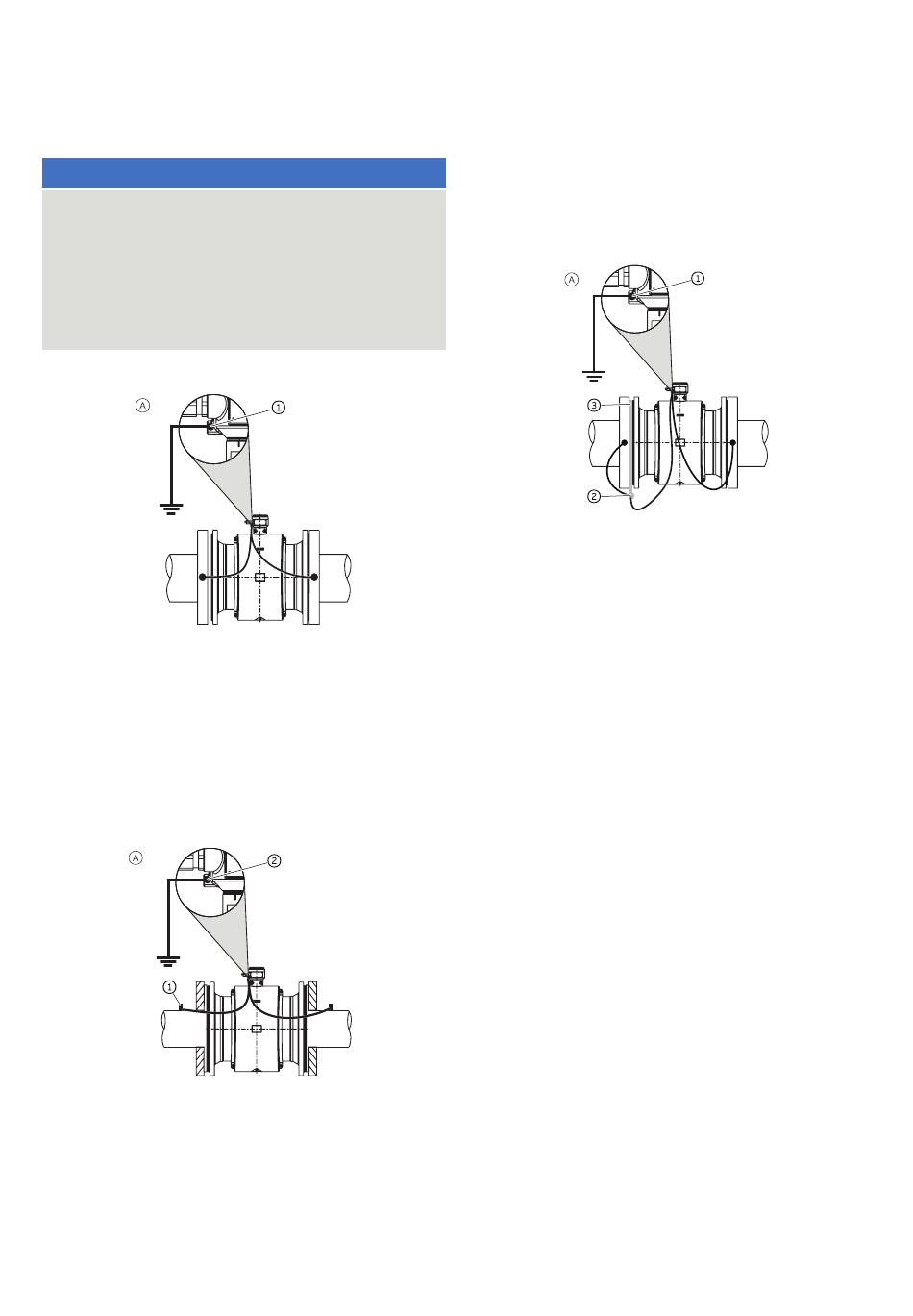

4.4.2 Metallrohr mit Festflanschen
Ⓐ
Flanschausführung
①
Erdungsklemme
Abbildung 19 Metallrohr, ohne Auskleidung (Beispiel)
Verwenden Sie einen Kupferdraht (mit mindestens 2,5 mm2
(14 AWG)), um eine Verbindung zwischen dem Erdungsanschluss
und einem geeigneten Erdungspunkt herzustellen.
4.4.3 Metallrohr mit losen Flanschen
Ⓐ
Flanschausführung
① ②
Gewindemuttern M6
Abbildung 20 Metallrohr, ohne Auskleidung (Beispiel)
1
Löten Sie die Gewindemuttern M6 an die Rohrleitung und
schließen Sie die Masse, wie in der Abbildung dargestellt, an.
Erdungsklemme
2
Verwenden Sie einen Kupferleiter mit mindestens 2,5 mm²
(14 AWG), um eine Verbindung zwischen dem Sensor und
einem geeigneten Erdungspunkt herzustellen.
4.4.4 Kunststoffrohre, nichtmetallische Rohre oder Rohre
mit isolierender Auskleidung
Ⓐ
Flanschausführung
① ②
Erdungsklemme Anschlussfahne
Abbildung 21 Kunststoffrohre, nichtmetallische Rohre oder
Rohre mit isolierender Auskleidung
Bei Kunststoffrohren oder Rohren mit isolierender Auskleidung
erfolgt die Erdung des Messmediums über den Erdungsring,
wie in der folgenden Abbildung dargestellt, oder über
Erdungselektroden, die im Gerät installiert werden müssen
(Option). Bei der Verwendung von Erdungselektroden ist kein
Erdungsring erforderlich.
1 Installieren Sie den Durchflussmesser-Sensor mit Erdungsring
in der Rohrleitung.
2 Verbinden Sie die Anschlussfahne des Erdungsrings und
den Erdungsanschluss am Durchflussmesser-Sensor mit
dem Erdungsband.
3 Verwenden Sie einen Kupferdraht mit min. 2,5 mm² (14 AWG),
um die Erdungsklemme mit einem geeigneten Erdungspunkt
zu verbinden.
Erden Sie das Edelstahlmodell wie in der Abbildung dargestellt.
Die Messflüssigkeit wird über den Prozessanschlussadapter
geerdet, eine zusätzliche Erdung ist nicht erforderlich.
4.4.5 Erdung bei Geräten mit Schutzplatten
Die Schutzplatten werden z. B. bei abrasiven Flüssigkeiten zum
Schutz der Kanten der Auskleidung im Messrohr verwendet.
Darüber hinaus fungieren sie als Erdungsring.
• Bei Kunststoffrohren oder Rohren mit isolierender
Auskleidung ist die Schutzplatte wie ein Erdungsring
elektrisch anzuschließen.
4.4.6 Erdung mit leitfähiger PTFE-Erdungsplatte
Für Messgeräte mit einer Größe von DN 10 ... 250 sind
Erdungsringe aus leitfähigem PTFE erhältlich. Diese werden in
ähnlicher Weise wie ein herkömmlicher Erdungsring installiert.
③
Erdungsring
