...4 Installation
...4.1 Installationsbedingungen
4.1.12 Installation in Rohrleitungen mit größeren Nennweiten
①
Übergangsstück

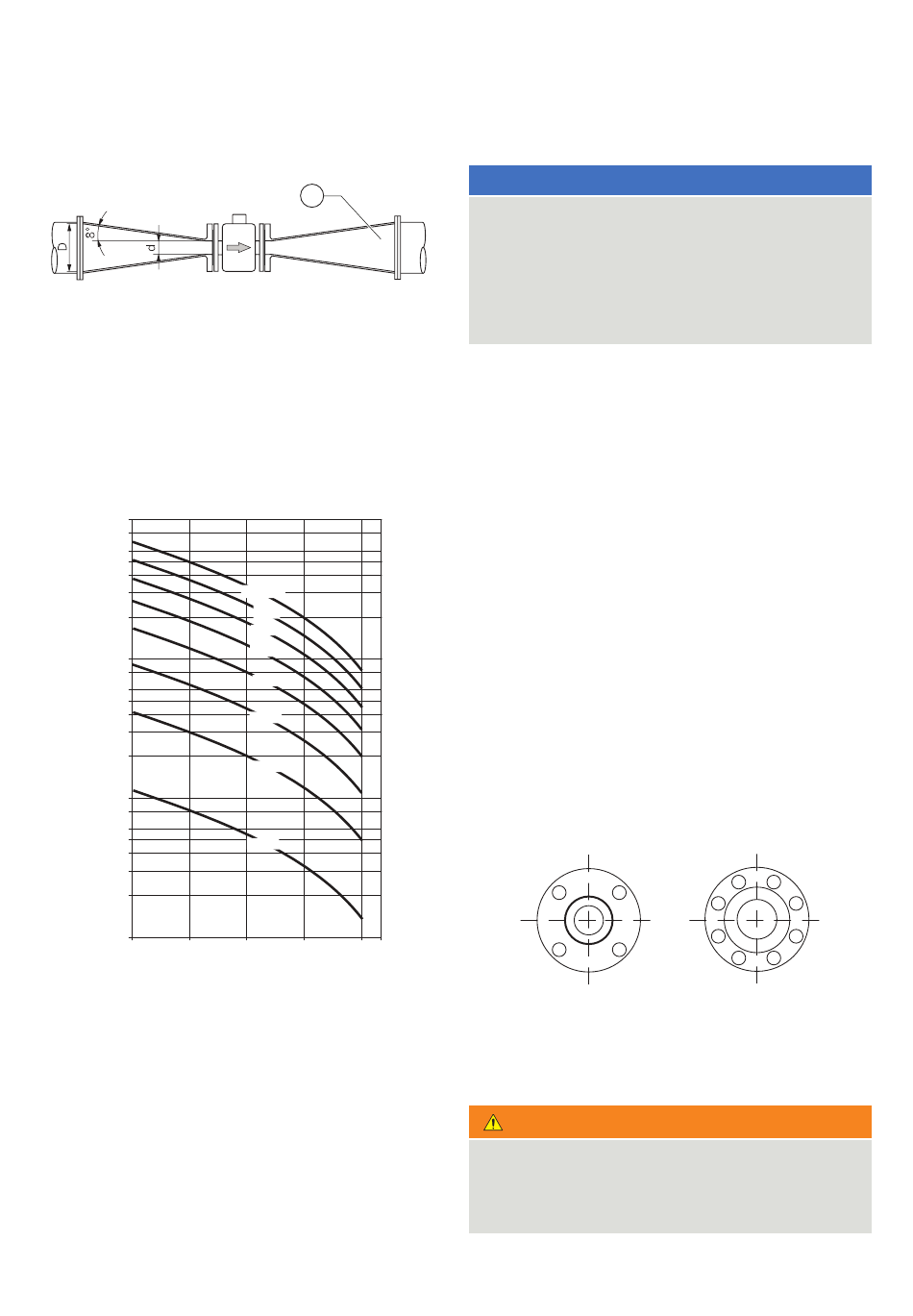

Abbildung 14 Verwendung von Reduzierstücken
Ermitteln Sie den resultierenden Druckverlust bei Verwendung
von Übergangsstücken:
1 Berechnen Sie das Durchmesserverhältnis d/D.
2 Ermitteln Sie die Durchflussgeschwindigkeit anhand des
Nomogramms der Flussrate (Abb. 18).
3 Lesen Sie den Druckabfall auf der Y-Achse in Abbildung 18.
100
[mbar]
10
1
0,5 0,6
Abbildung 15 Durchflussnomogramm zur
Druckverlustberechnung für ein
Flansch-Übergangsstück mitα/2 = 8°
1
v=8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
d/D
0,7 0,8 0,9
4.2 Installation des Sensors
HINWEIS
Möglicher Geräteschaden!
• Die Verwendung von Graphit bei Flansch- oder
Prozessanschlussdichtungen ist verboten. Dies liegt
daran, dass sich in manchen Fällen eine elektrisch leitende
Schicht auf der Innenseite des Messrohrs bilden kann.
• Vakuumschocks in der Leitung sind zu verhindern,
um Schäden an der Auskleidung (PTFE) zu vermeiden.
Vakuumschocks können das Gerät zerstören.
Der Durchflussmesser-Sensor kann unter Berücksichtigung der
Einbaubedingungen an beliebiger Stelle in einer Rohrleitung
eingebaut werden.
1 Die Schutzplatten, falls vorhanden, rechts und links vom
Messrohr entfernen. Sicherstellen, dass die Abdichtung
am Flansch nicht beschädigt ist, um Undichtigkeiten
zu verhindern.
2 Den Durchfluss-Messwertaufnehmer parallel und zentriert
zwischen den Rohrleitungen positionieren.
3 Bringen Sie Dichtungen zwischen den Flächen an; siehe
Kapitel „Dichtungen"auf Seite 7.
Hinweis
Um die besten Ergebnisse zu erzielen, sicherstellen,
dass die Dichtungen konzentrisch zum Messrohr sitzen
Damit das Strömungsprofil nicht verzerrt wird, dürfen
die Dichtungen nicht in die Rohrleitung hineinragen.
4 Die Gewindemuttern leicht einfetten.
5 Die Muttern kreuzweise, wie in der Abbildung
dargestellt, anziehen.
Beim ersten Durchgang sind ca. 50 %, beim zweiten
Durchgang ca. 80 % und erst beim dritten Durchgang ist
das maximale Anzugsmoment anzuwenden. Das maximale
Anzugsmoment darf nicht überschritten werden.
3
1
4 2
Abbildung 16 Anzugsreihenfolge der Flanschschrauben
4.3 Öffnen und Schließen des Anschlusskastens
WARNUNG
Verletzungsgefahr durch spannungsführende Teile.
Bei geöffnetem Gehäuse ist der Berührungsschutz
nicht gegeben und der EMV-Schutz ist eingeschränkt.
Vor dem Öffnen des Gehäuses die
Spannungsversorgung abschalten.
5
1
3
8
4
7
6 2
