HINWEIS
Beeinträchtigung der IP-Einstufung
• Vergewissern Sie sich, dass die Abdeckung über den
Einspeiseklemmen richtig montiert ist.
• Überprüfen Sie die O-Ringdichtung auf Beschädigungen
und tauschen Sie sie gegebenenfalls aus, bevor Sie den
Gehäusedeckel schließen.
• Beim Schließen des Gehäusedeckels auf korrekten Sitz
der O-Ringdichtung achten.
4.3.1 Drehen der LCD-Anzeige
Je nach Einbaulage kann das LCD-Display in 4 Schritten von
90° gedreht werden, um horizontale Ablesungen zu ermöglichen.
Siehe Kapitel „Öffnen und Schließen des Anschlusskastens"
auf Seite 11!
Drehen des LCD-Displays: Führen Sie die Schritte Ⓐ ... Ⓒ durch.
Sicherheitsgurt

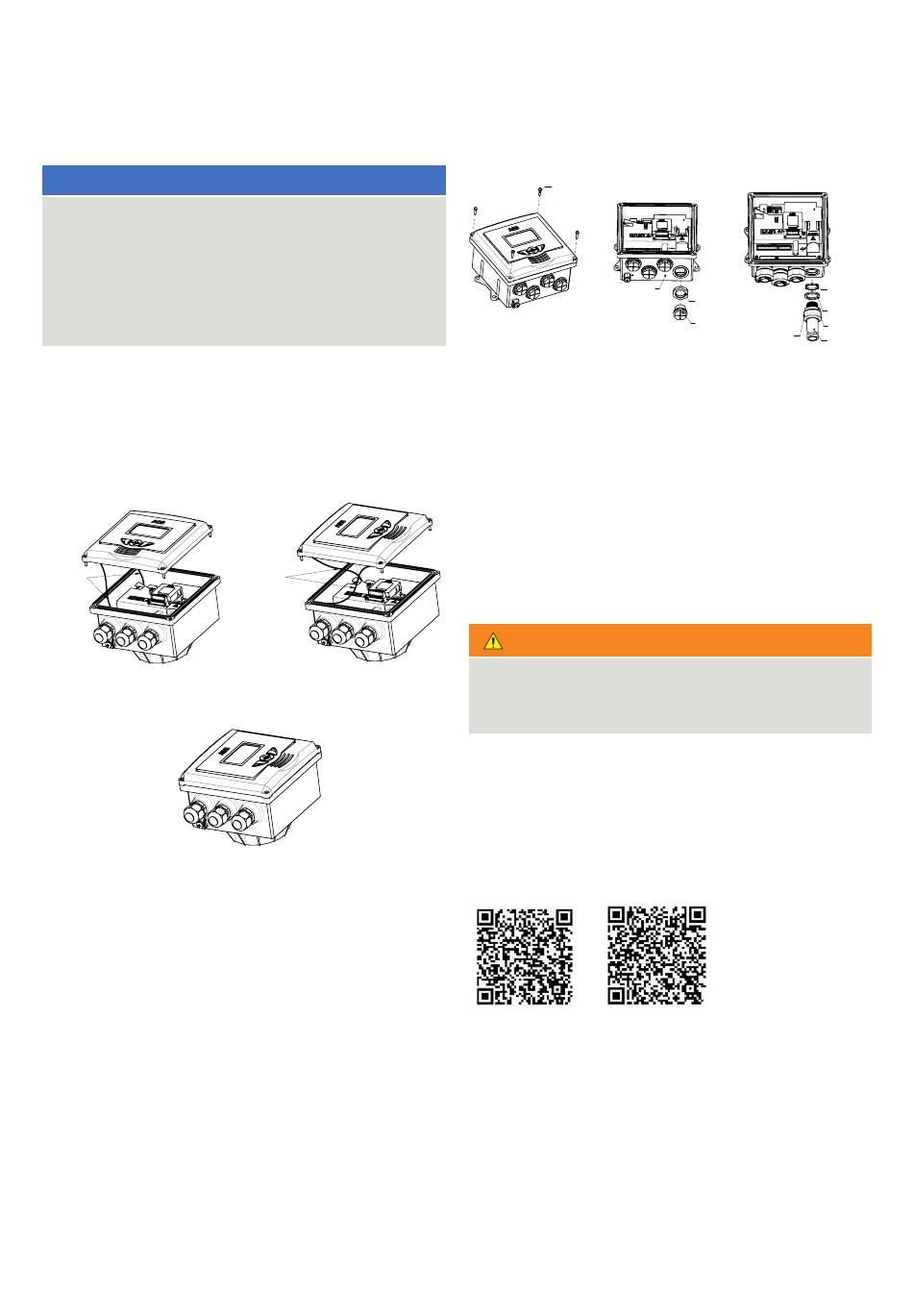

Abbildung 17 Drehen des LCD-Displays (Beispiel)
4.3.2 Installation des optionalen MODBUS-Moduls
Die Modbus-Karte kann eine Tochterplatine sein, die über der
Hauptplatine montiert wird. Mit einem 2X3-Stecker auf der MIB
erfolgt der Spannungs- und Signalanschluss zwischen MIB und
MTB. Der Erdleiter zwischen MIB und MTB wird mit Schraube
und Mutter angeschlossen.
Der 5POS-Anschluss ist die Modbus-Kommunikationsschnittstelle,
die Klemmen sind A, B, A2, B2, PE. A- und A2-Signal, B- und
B2-Signal sind auf der Platine kurzgeschlossen, so dass eine
Verkettung ermöglicht wird.
Diese Karte unterstützt kein Hot-Plug. Für die Installation
als optionale Karte muss vor der Installation der Strom
abgeschaltet werden.
Sicherheitsgurt
4.3.3 Installation des Schutzrohradapters
Schraube
Messumformer-
Basisgehäuse
Abbildung 18 Einbau von flexiblen Rohrverschraubungen
Schritt 1: Lösen Sie die vier Schrauben im Deckel des
Messumformers und öffnen Sie ihn
Schritt 2: Entfernen Sie die vier roten Stopfen am Gehäuse
des Messumformers
Schritt 3: Befestigen Sie die Schutzrohradapter mit der
Kontermutter am Gehäuse des Messumformers
Schritt 4: Befestigen Sie das flexible Rohr am anderen Ende
des Schutzrohradapters mit der äußeren Mutter
Schritt 5: Setzen Sie die vier Schrauben wieder in den
Deckel des Messumformers ein und ziehen Sie sie mit einem
Anzugsmoment von 1 Nm fest
WARNUNG
Am Messumformer dürfen keine starren Schutzrohre
montiert werden
Die Schutzrohradapter des Messumformers müssen eine
Gleitringdichtung enthalten
Die Stopfen für die Durchführungsbohrungen sollten
durch die für die entsprechenden Anwendungen
geeigneten Anschlüsse ersetzt werden. Außerdem wird das
Gehäuse mit den Durchgangsbohrungen nur für flexible
Metallschutzrohre verwendet.
Die empfohlenen flexiblen Metallschutzrohre finden Sie unter
den folgenden Links:
4.4 Erdung des Durchflusssensors
4.4.1 Allgemeine Informationen zu den Erdungsanschlüssen
Beachten Sie bei der Erdung des Geräts die folgenden Punkte:
• Bei Kunststoffrohren oder Rohren mit isolierender Auskleidung
erfolgt die Erdung über Erdungsringe oder Erdungselektroden.
• Wenn Streupotentiale vorhanden sind, installieren Sie einen
Erdungsring vor und hinter dem Durchflusssensor.
• Aus messtechnischen Gründen sollten die Potenziale in
der Stationserde und der Rohrleitung identisch sein.
