ABB ProcessMaster FEW620 Inbetriebnahmeanleitung Seite 15

P R O C E SS M ASTER FEX 62 0 | EL EKTR O M AGN E T ISC HE R DU RCHF LUSSM ESSE R | CI/F E X6 20- DE REV. B
4.5.3 Anschluss über ein Kabelschutzrohr

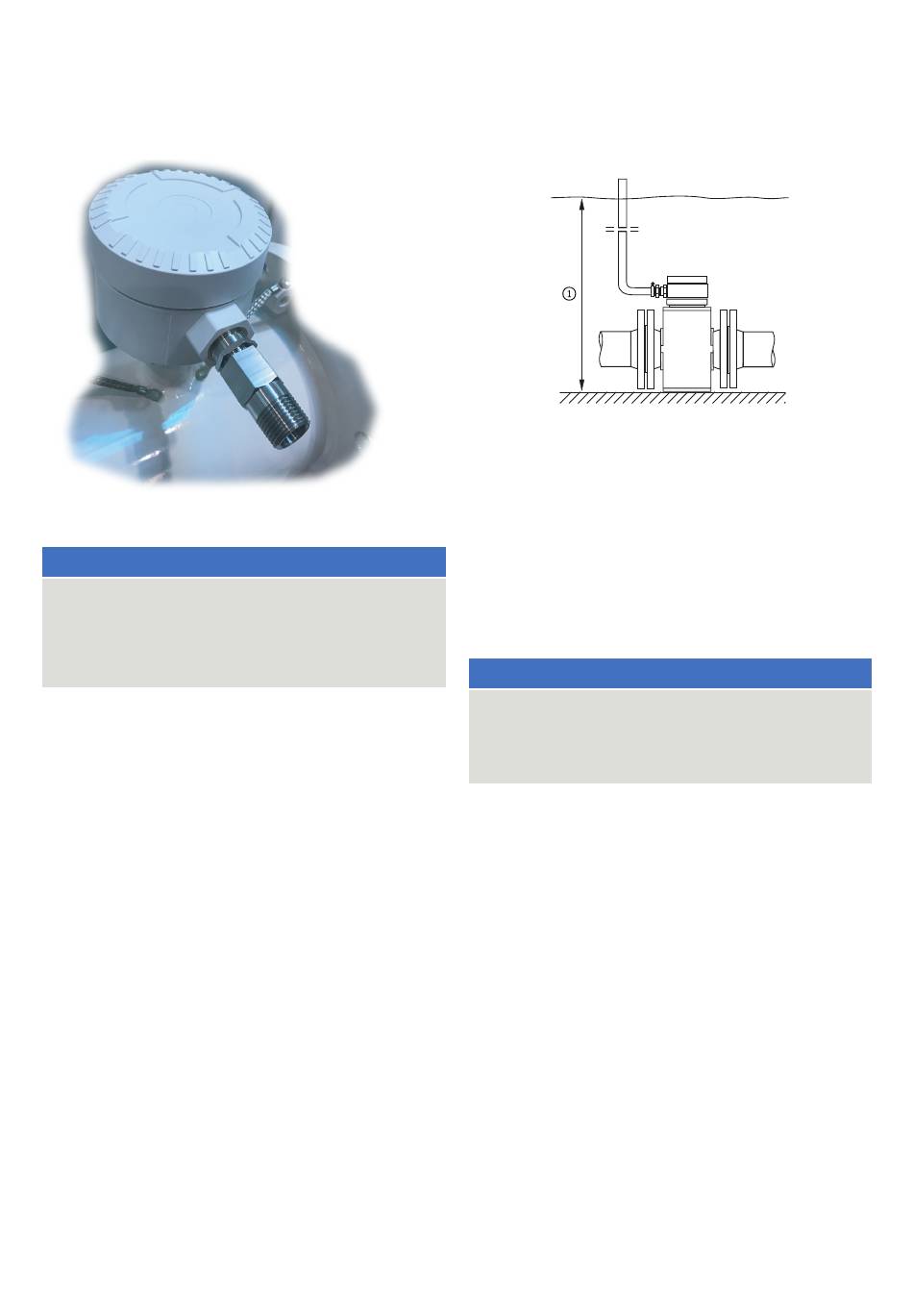

Abbildung 26 Kabelschutzrohr-Montagesatz
HINWEIS
Kondenswasserbildung im Anschlusskasten
Wenn der Durchflussmesser-Sensor an Kabelschutzrohre
angeschlossen ist, kann durch Kondenswasserbildung
im Kabelschutzrohr Feuchtigkeit in den Anschlusskasten
gelangen. Vergewissern Sie sich, dass die
Kabeldurchführungen am Anschlusskasten abgedichtet sind.
Ein Montagesatz zur Abdichtung des Kabelschutzrohrs ist unter
der Bestellnummer 3KXF081300L0001 erhältlich.
4.5.4 Anschluss mit Schutzart IP 68
①
Maximale Überflutungshöhe 7 m 2 Wo
Abbildung 27
Bei Sensoren mit Schutzart IP 68 beträgt die maximale
Überflutungshöhe 7 m 2 Wo. Das mitgelieferte Kabel erfüllt
sämtliche Anforderungen für das Untertauchen.
Prüfbedingungen für IP68 nach EN60529:
Ununterbrochenes Untertauchen für 14 Tage (2 Wochen)
bei 7 m Tiefe
Anschluss
HINWEIS
Mögliche Beeinträchtigung der Schutzart IP 68!
Die Schutzart IP 68 des Sensors kann durch eine
Beschädigung des Signalkabels beeinträchtigt werden.
Die Ummantelung des Signalkabels darf nicht
beschädigt werden.
1 Verwenden Sie das mitgelieferte Signalkabel, um den Sensor
und den Messumformer zu verbinden.
2 Schließen Sie das Signalkabel an den Anschlusskasten des
Sensors an.
3 Verlegen Sie das Kabel vom Anschlusskasten bis über die
maximale Überflutungshöhe von 7 m.
4 Ziehen Sie die Kabelverschraubung fest.
5 Dichten Sie Anschlusskasten sorgfältig ab. Vergewissern
Sie sich von dem einwandfreien Sitz der Dichtungen für
die Gehäuseabdeckung.
Hinweis
Optional kann der Sensor mit bereits angeschlossenem
Signalkabel und vergossenem Anschlusskasten bestellt werden.
15
