Scannen von Dokumenten
5.7.2.

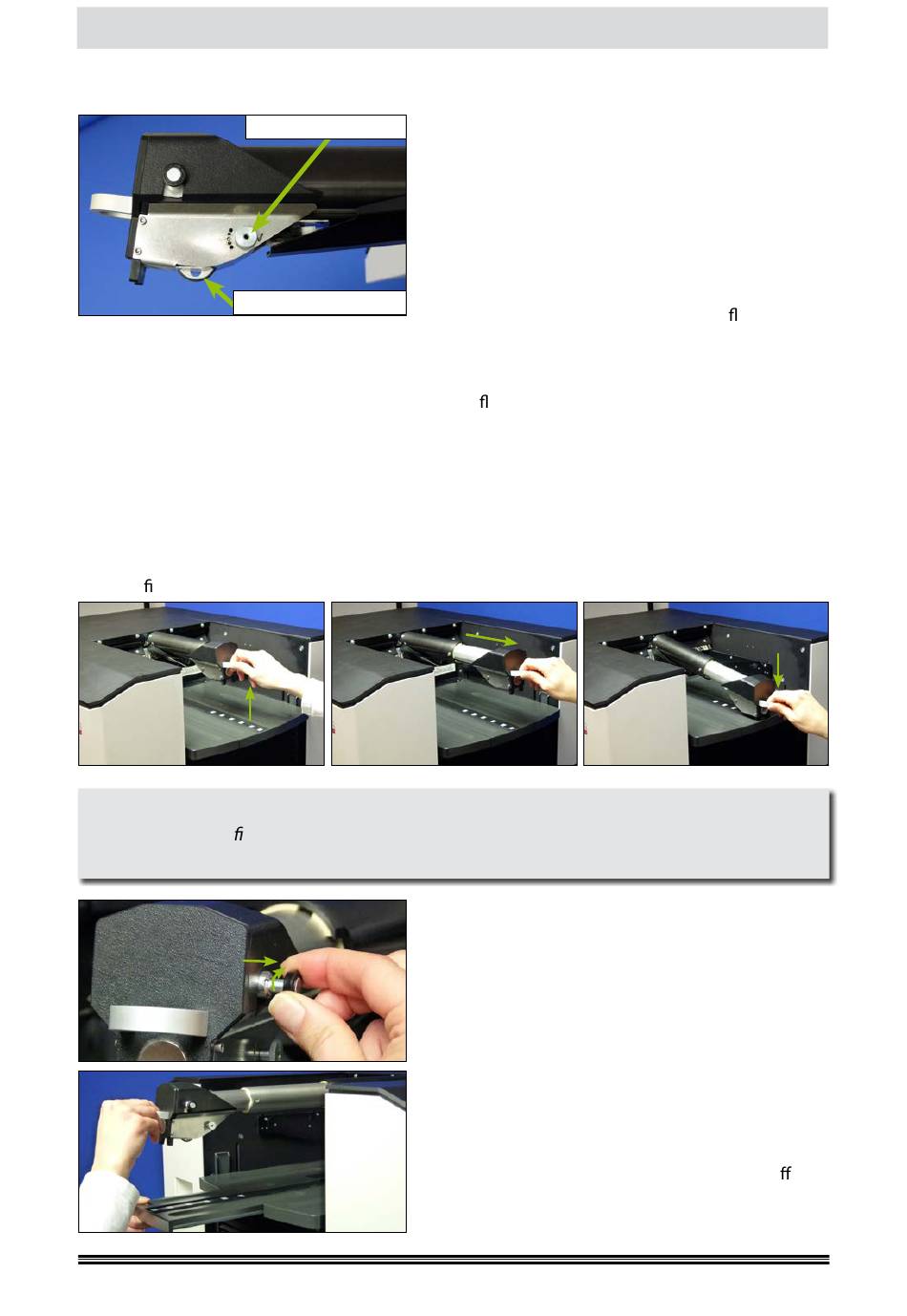

HighSpeed-Ablagearm
Beleg-Rücklaufsperre
passt werden. Während die mittlere der fünf Stellungen für Beleggut mit mittlerem Gewicht (60-100 g/
m²) und Größe (A5-A4) ausgelegt ist, sollte der Widerstand für leichteres oder kleineres Beleggut durch
Drehen der Andruckverstellung nach rechts um eine oder zwei Stufen verringert und für schwereres,
größeres Beleggut oder Material mit rutschiger Ober äche durch Linksdrehung um eine oder zwei
Stufen erhöht werden.
Ein Teleskopsystem ermöglicht es, den High Speed-Ablagearm an die zu verarbeitende Beleglänge
anzupassen. Wie auf der folgenden Bildserie zu sehen, wird der HighSpeed-Ablagearm zum Ändern
der Anschlagslänge zuerst nach oben geklappt, gleichzeitig senkt sich das Ausgabefach etwas ab.
Nun kann der Kopf des Armes auf seine kürzeste Position zurückgeschoben oder bis zur Vorderkante
des Ausgabefaches (entspricht DIN A4 hoch) herausgezogen und wieder nach unten geklappt werden.
Das Ausgabefach initialisiert sich wieder auf seiner obersten Position. Zur Orientierung der Anschlags-
länge be ndet sich eine Zahlenskala auf dem Mittelsteg der Ablageplatte des Ausgabefaches.
Hinweis
Es ist darauf zu achten, dass sich keine Belege oder Gegenstände unterhalb der Ausgabe-Pa-
pierführungen be nden, während das Ausgabefach nach oben fährt. Dies würde zu einer
entsprechenden Fehlermeldung führen (Kapitel
V 2021.01
Für eine kontrollierte und somit sicherere Belegablage,
Andruckverstellung
werden Modelle mit einer Scangeschwindigkeit von 300
ppm, pro Ausgabefach mit einem HighSpeed-Ablagearm
ausgestattet, der optional auch bei langsameren Model-
len eingesetzt werden kann. Dieser hält Belege über
die eingebaute Beleg-Rücklaufsperre fest, sodass ein
Zurückfedern nach Erreichen des Papieranschlages ver-
hindert wird. Über die fünf Positionen der Andruckver-
stellung kann der Widerstand der Beleg-Rücklaufsperre
an verschiedene Papiergewichte und -ober ächen ange-
Sollen Belege zwischen 30 cm (DIN A4 hoch) und 42
cm (DIN A3 hoch) verarbeitet werden, muss zuerst
der Mittelteil der Ablageplatte auf die benötigte Län-
ge herausgezogen werden (Kapitel 5.7.1.). Nun den
HighSpeed-Ablagearm nach oben klappen und den
Kopf ganz herausziehen (siehe oben). Wird die Verriege-
lung an der rechten Seite des Kopfes herausgezogen,
kann der Ablagearm über eine zweite Teleskopstufe ma-
ximal bis ans Ende des Ablageplattenauszuges verlän-
gert werden. Wird der Arm wieder nach unten geklappt,
initialisiert sich das Ausgabefache wieder auf seiner
obersten Position. Eine leichte Drehung der Verriegelung
beim Herausziehen bewirkt, dass diese in der o enen
Stellung bleibt.
Seite 96 von 136
Handbuch H12 / SCAMAX® 8x1
).
