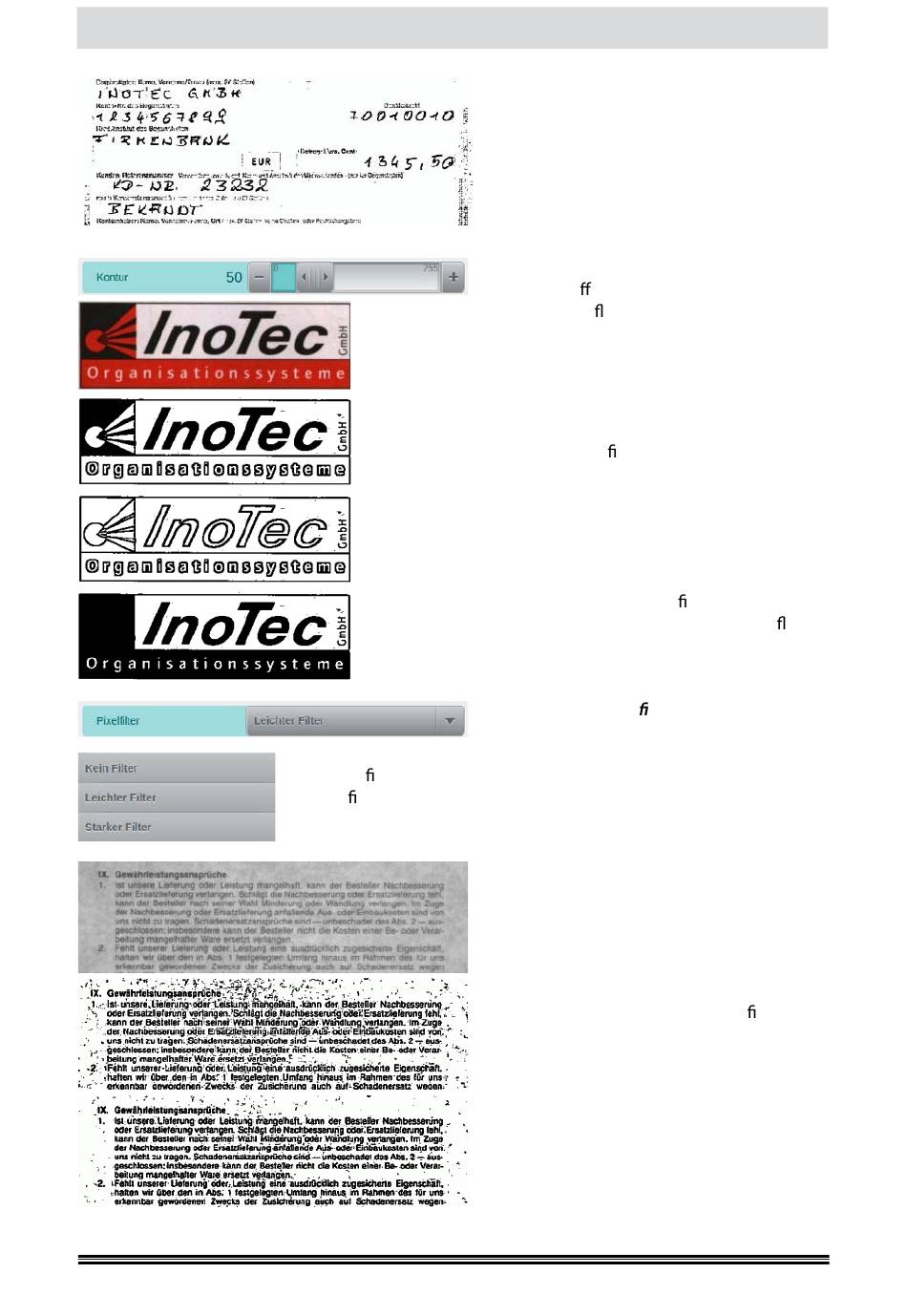

Darstellung der Flächen beein usst werden. Zur Darstellung
der Arbeitsweise verwenden wir unser Firmenlogo, welches aus
aneinander- und ineinanderliegenden schwarzen, weißen und
roten Flächen besteht.
Bei Verwendung des Standardwertes von 50 werden die roten
Flächen nicht gefüllt, sondern als Umrahmung dargestellt. Da-
durch bleibt die Wirkung der Gra k erhalten. Die weiße Schrift
im unteren Feld wird zur Wahrung der Lesbarkeit umrahmt.
Wird der Wert für die Kontur auf Null gesetzt, werden sogar die
schwarze Fläche und die schwarze Schrift nur noch als Umrah-
mung dargestellt. Die Erkennbarkeit aller Formen bleibt trotz-
dem gewahrt.
Bei einem Konturwert von 100 ist die Gra k links neben dem
Schriftzug nicht mehr erkennbar. Das untere Feld ist ächig
gefüllt
lich. Doch während beim Entrauschen einzelstehende Schwarzpixel bis
zu einer de nierten Größe aus einem bitonalen Bild entfernt wurden, wird
der Pixel lter bereits im Grauwertbild angewendet. Durch diese Methode
wird die Lesbarkeit bei unsauberen oder dunklen Vorlagen erhöht und
die Gefahr der Zerstörung von Daten (Buchstaben, Zahlen) minimiert.
Seite 51 von 136
Handbuch H12 / SCAMAX® 8x1
Durch eine Erhöhung des Kontrastwertes auf
100 werden nur noch sehr dunkle Grauwerte
als Vordergrundinformation bewertet. Alles
andere wird als Hintergrundinformation aus-
geblendet.
Über die Kontur kann der Grad des Outline-
oder Kantene ekts gesteuert und dadurch die
Der Wirkung des Pixel lter ist dem Entrauschen
(Despeckle) von Schwarz/Weißbildern sehr ähn-
Zur Darstellung haben wir einen Beleg mit
grauem Hintergrund und dunkler (nicht schwar-
zer) Schrift verwendet. Dadurch wird deutlich,
dass die Schwelle zwischen Hintergrund und
Schrift teilweise sehr gering ist.
Die Umsetzung zum S/W-Bild auf Basis der Stan-
dardeinstellungen, aber ohne Pixel lter zeigt,
dass die Lesbarkeit aufgrund der vielen Pixel im
Hintergrund des Textes deutlich eingeschränkt
ist.
Schon der Einsatz eines leichten Pixelfilters
(Standardwert) erzielt ein deutlich besseres
Resultat und somit eine wesentlich höhere
Textqualität.
