Ö nen des Scanners
6.5.
Abnehmen/Anbringen der Basisabdeckung
6.6.
Entnehmen/Einsetzen der Andruckeinheit hintere Belegausgabe
V 2021.01

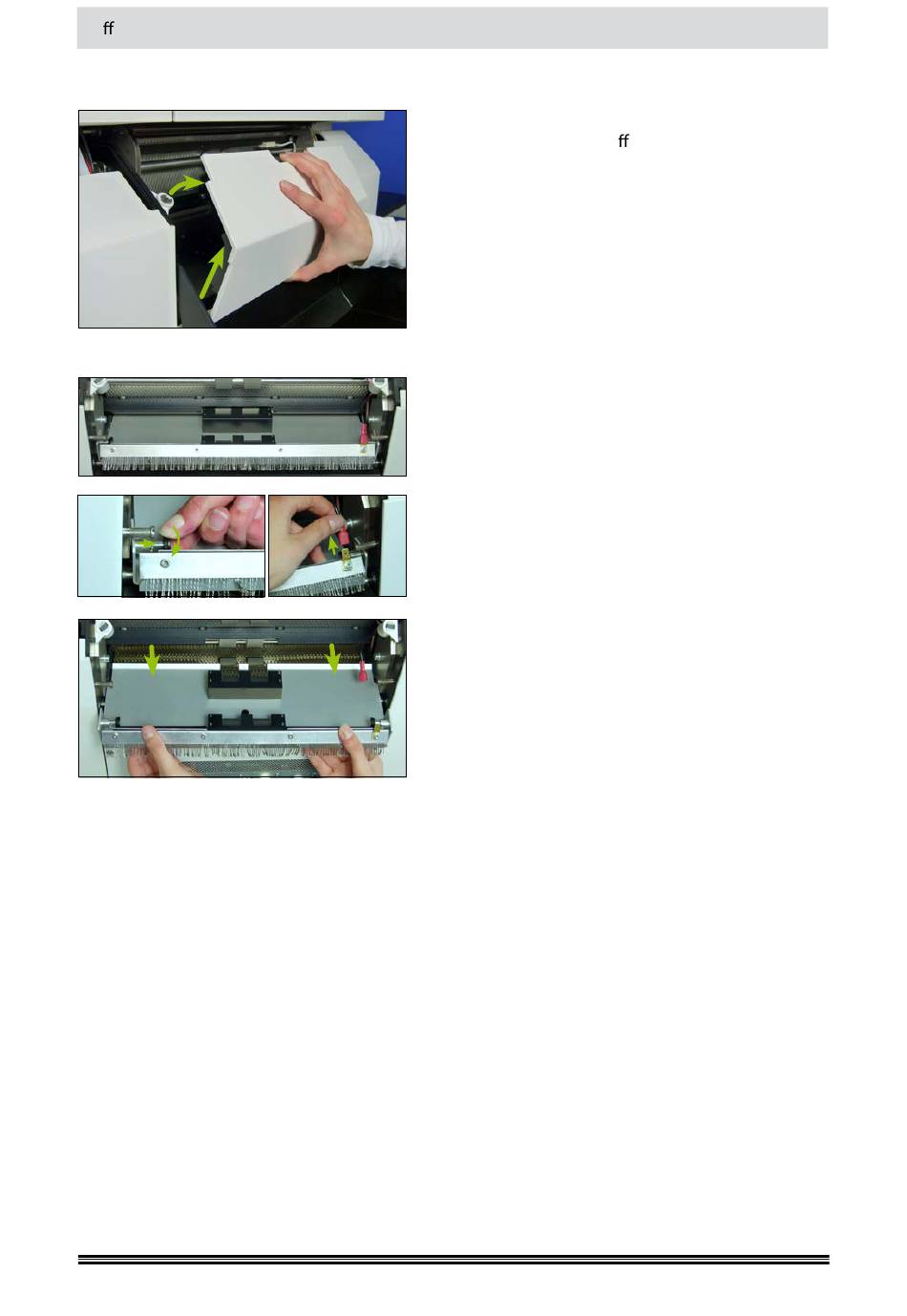

Die Basisabdeckung an der Geräterückseite, muss abge-
nommen werden, um Zugri zur hinteren Belegausgabe
(nächstes Kapitel) zu erhalten. Dafür, die Abdeckung an
der Oberseite von den anliegenden Magnethaltern zie-
hen und aus den unten angebrachten Aufhängungen
herausheben. Zum Anbringen der Basisabdeckung,
die Aufhängungen wieder auf die dafür vorgesehenen
Stifte aufsetzen und die Abdeckung oben gegen die
Magnethalter klappen.
Die Andruckeinheit hintere Belegausgabe wird von der
Basisabdeckung abgedeckt. Diese muss zuerst entfernt
werden (vorheriges Kapitel), soll die Andruckeinheit im
Störungsfall oder zur Reinigung entnommen werden.
Die Andruckeinheit hintere Belegausgabe ist seitlich mit
zwei Verriegelungen befestigt. Zur Entriegelung müssen
diese herausgezogen werden. Werden sie dabei leicht
gedreht, verbleiben sie in entriegelter Stellung. Außer-
dem muss das rechts aufgesteckte Erdungskabel abge-
zogen werden.
Nun kann die Andruckeinheit nach hinten herausgezo-
gen werden, um evtl. gestaute Belege oder hängengeb-
liebene Papierschnipsel, Heftklammern oder Ähnliches
in diesem Bereich zu entfernen. Zum Einsetzen, die
beiden Verriegelungen wieder herausziehen, die An-
druckeinheit an den vorgesehenen Platz zurückschie-
ben, die Verriegelungen wieder in die Führungen zurück-
gleiten lassen und das Erdungskabel wieder aufstecken.
Seite 105 von 136
Handbuch H12 / SCAMAX® 8x1
Release 20190927
