Inbetriebnahme
Nachfolgend erläutern wir die vorhandenen externen und internen Anschlussmöglichkeiten des
Gerätes:
3.4.1.

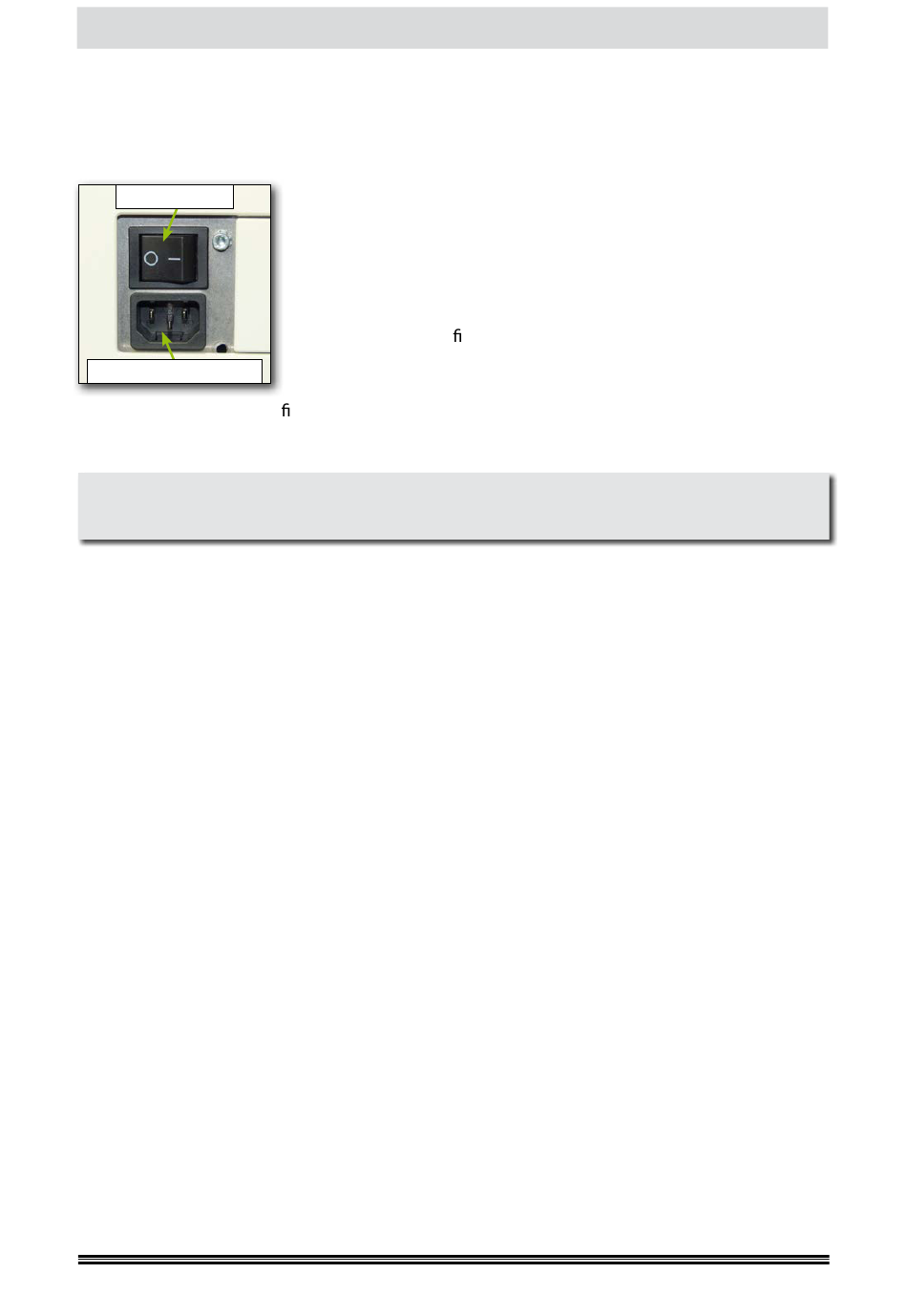

Netzanschluss / Hauptschalter
Hauptschalter
Netzanschlussbuchse
oder dem Treiberdialog be ndet, da dies zu Systemfehlern führen kann, die einen Neustart des PC
erforderlich machen.
ACHTUNG
Es ist unbedingt darauf zu achten, dass die genutzte Steckdose über einen funktionsfähigen
Schutzleiter verfügt.
3.4.2.
USB3-Anschluss für Scan-Arbeitsplätze
Um den Scanner an einen externen Scan-Arbeitsplatz anzuschließen, ist auf der Anschlussleiste (Abb.
Kapitel 3.4.) eine Gerätebuchse vom Typ USB 3.0 mit einer Datenrate von bis zu 4000 Mbit/s. vorhan-
den. Dieser ist über das mitgelieferte USB3-Gerätekabel mit der USB3-Schnittstelle des Scan-PCs zu
verbinden.
Wie bei USB-Geräten unter Windows-Betriebssystemen üblich, muss vor dem ersten Anschließen des
Scanners an den Scan-PC, dort ein passender USB-Gerätetreiber vorhanden sein. Die Installation von
Treibern wird im Kapitel
3.4.3.
USB-Anschlüsse für Eingabegeräte oder Datenspeicher
Für den Anschluss handelsüblicher Eingabegeräte (Maus/Tastatur) oder Datenspeicher (USB-Stick/
Flash Disk) stehen auf der Anschlussleiste (Abb. Kapitel 3.4.) insgesamt drei USB2-Eingänge zur Ver-
fügung.
Da Eingabegeräte nur für interne Änderungen an der zentralen Systemeinheit des Scanners verwendet
werden, wird in diesem Handbuch nicht näher darauf eingegangen.
3.4.4.
Netzwerkanschluss für Stapeltransfer
Bei Nutzung des internen Scanclients kann der Export der gescannten Daten direkt auf einen Daten-
server im Netzwerk erfolgen. Hierzu wird das Gerät über die vorhandene RJ45-Buchse (Abb. Kapitel
3.4.) mit dem Netzwerk verbunden. Bei dieser Schnittstelle handelt es sich um ein GigaBit-Interface
mit einer Geschwindigkeit bis zu 1000 MBit/s. Um eine störungsfreie Verbindung zu gewährleisten,
sollten für den Anschluss nur hochwertige und geschirmte Ethernet-Kabel der Kategorie 5e oder
höher verwendet werden.
Da diese Netzwerkverbindung aktuell noch nicht genutzt werden kann, ist der Anschluss an ein Netz-
werk nicht sinnvoll und aus Gründen der Informationssicherheit zu unterlassen.
V 2021.01
Die Netzanschlusseinheit auf der Geräterückseite besteht aus Netzan-
schlussbuchse und Hauptschalter.
Zum Anschließen sollte das Gerät ausgeschaltet sein, d.h. der Hauptschalter
auf „0" stehen und über das mitgelieferte Netzkabel die Netzanschluss-
buchse mit einer Schutzkontaktsteckdose verbunden werden.
Über den Hauptschalter wird die Stromzufuhr zum Scanner mit „I" freige-
geben. Der Scanner be ndet sich danach im Energiespar-Modus.
Vor dem Ausschalten über den Hauptschalter ist darauf zu achten, dass
ein eventuell angeschlossener PC sich nicht in einem aktiven Scanvorgang
3.6.
detailliert beschrieben.
Seite 23 von 136
Handbuch H12 / SCAMAX® 8x1
Release 20190927
