Imprinter
8.3.

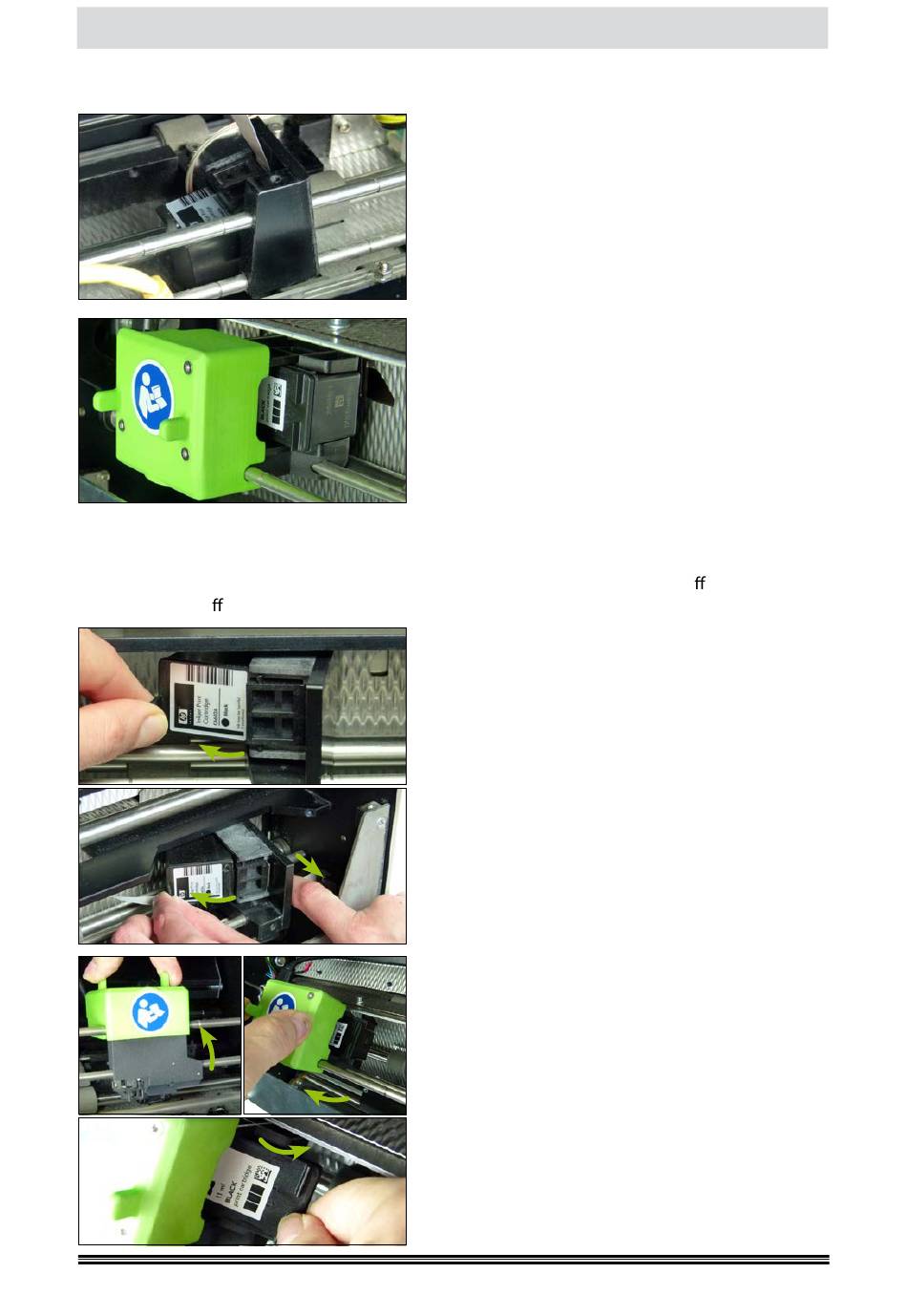

Tintenpatrone der Imprinter
8.3.1.
Einbau / Wechsel einer Tintenpatrone
Um die Tintenpatrone eines Imprinters aus- und einzubauen, muss zuerst der Zugri auf die jeweilige
Halterung gescha en werden (Kapitel
V 2021.01
Beide verfügbaren Imprintertypen verwenden her-
kömmliche Tintenstrahl-Patronen von Hewlett Packard
welche in verschiedenen Druckfarben erhältlich sind.
Diese Tintenpatronen zeichnen sich durch hohe Aus-
fallsicherheit, leichte Handhabung und eine weltweite
Verfügbarkeit aus. Die Tintenpatrone der standardmäßig
eingebauten Imprinter hat die Hersteller-Nr. C6602A
und ist jeweils in einer gefederten Haltevorrichtung
befestigt. Das Bild links zeigt die Halterung des Imprinter
Vorderseite.
Bei den optional erhältlichen HD-Imprintern werden
Tintenpatronen des Typs HP337 (Hersteller-Nr. C9364E)
verwendet. Die Halterung dieses Imprintertyps verwen-
det das SnapIn-Verfahren, das auch bei herkömmlichen
HP-Druckern üblich ist. Die grüne Haube mit den Hal-
tezapfen oberhalb der Halterung verdeckt eine Steu-
erplatine, die zur Nutzung des HD-Imprinters nötig ist.
Nebenstehendes Bild zeigt den Imprinter Rückseite HD.
8.1.
/ 8.2.).
Im Fall der Standard-Imprinter, die Tintenpatrone zum
Ausbau an der dafür vorgesehenen Plastiklasche greifen
und seitlich aus der Halterung lösen. Nun kann die Tin-
tenpatrone entnommen werden. Das Einsetzen erfolgt
in umgekehrter Reihenfolge. Hier ist darauf zu achten,
dass die gefederte Halterung richtig arretiert.
Beim Imprinter Rückseite muss die Halterung der Tinten-
patrone, auf den Führungsstangen ganz nach rechts
geschoben und durch leichten Zug an der äußeren
Führungsstange vom Untergrund abgehoben werden,
bevor die Tintenpatrone, wie oben beschrieben, ent-
nommen oder eingesetzt werden kann.
Beide HD-Imprinter sind auf zwei Führungsstangen
gelagert, die an beweglichen Seitenplatten befestigt
sind. Zum Ein- und Ausbau der Tintenpatrone können
diese Imprintertypen an den Haltezapfen der grünen
Haube nach oben (Imprinter Vorderseite HD) bzw. her-
ausgeschwenkt (Imprinter Rückseite HD) werden.
Auch hier, die Tintenpatrone zum Ausbau an einer der
Plastiklaschen greifen und seitlich aus der Halterung
ziehen. Beim Einsetzen ist ebenfalls darauf zu achten,
dass die Tintenpatrone richtig in der Halterung arretiert.
Seite 113 von 136
Handbuch H12 / SCAMAX® 8x1
Release 20190927
