Kapazitiver Touchscreen
4.3.
Scan Verarbeitung
Direkt nach Einschalten des Scanners oder durch Anwahl des Punktes Scan-Verarbeitung in der
Navigationsleiste gelangt man in den Scanbildschirm. Diese Ansicht wird bei aktivem Scanvorgang
immer angezeigt.
4.3.1.

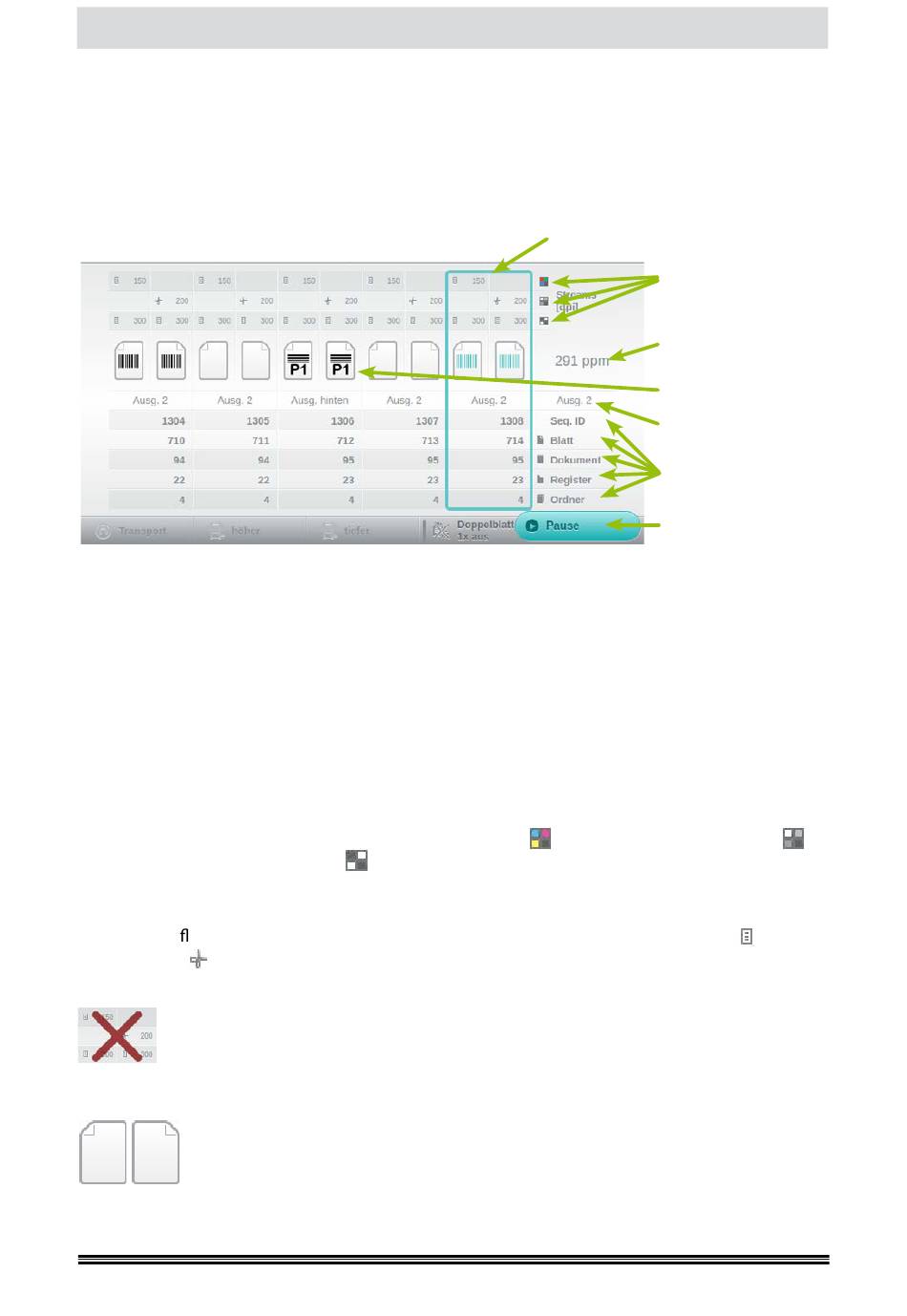

Aufteilung Scanbildschirm
Die Ansicht des Scanbildschirms im Anzeigebereich des Touchscreens ist aufgeteilt in Zeilen und
Spalten. Pro gescanntem Beleg wird eine Spalte mit Informationen gefüllt. Diese Werte verschieben
sich während des Scanvorganges spaltenweise nach links, sodass die Werte des letzten gescannten
Beleges in der rechten, türkis umrahmten Spalte stehen. Am rechten Rand, auf der Höhe der Beleg-In-
formationszeile, wird während eines Scanvorganges die aktuelle Scangeschwindigkeit in Blatt pro
Minute angezeigt. In Scanpausen kann im Anzeigebereich durch Wischen nach links gescrollt werden,
um Werte früherer Belege zu sehen. Ein Antippen des rechten Feldes, das nach kurzer Zeit wieder
erscheint, stellt die Anzeige wieder auf die letzte Seite um weiterzuscannen.
4.3.1.1. Stream-Informationen
Die oberen drei Zeilen jeder Spalte werden für die Anzeige von Stream-Informationen verwendet.
Damit werden die Bilder der verschiedenen Farbtiefen bezeichnet. Das Symbol, rechts neben der
Zeile, kennzeichnet die jeweilige Farbtiefe. In oberster Zeile
8 Bit Graubilder und als dritte Zeile
Die Spalten sind bei diesen drei Zeilen nochmals geteilt, da in der linken Hälfte Stream-Informationen
zu Vorderseiten und in der rechten Hälfte zu Rückseiten angezeigt werden. Neben der Angabe der
jeweiligen Au ösung in dpi, wird durch Symbole gekennzeichnet, dass ein Komplettbild
ein Ausschnitt
in der jeweiligen Farbtiefe erzeugt wurde. Leere Felder bedeuten, dass diese Bildart
nicht aktiv ist.
Ist dieser Informationsbereich eines Beleges mit einem roten Kreuz versehen, wurden
durch die Funktionen Bild(er) verwerfen (Kapitel 4.6.2.4.) oder Lösche Patchcodeblätter
(Kapitel 4.6.4.3.6.) alle Bilder dieses Beleges bereits im Scanner gelöscht.
4.3.1.2. Beleg-Informationen
Die breite Zeile unterhalb der Stream-Informationen wird zur Anzeige von Beleginfor-
mationen verwendet. Auch in dieser Zeile ist die Spalte halbiert und die hier gezeigten
Icons symbolisieren die gescannte Vorder- und Rückseite.
V 2021.01
Werte letzter Beleg
für 1 Bit S/W-Bilder.
Seite 32 von 136
Handbuch H12 / SCAMAX® 8x1
Stream-Informationen
Aktuelle
Scangeschwindigkeit
Beleg-Informationen
Ausgabe-Information
Zähler-Informationen
Tastenleiste
für 24 Bit Farbbilder, darunter
Release 20190927
