Ö nen des Scanners
6.3.
Abnehmen/Anbringen der Abdeckung Belegablage
Um die Druckposition des Imprinters Rückseite (Kapitel 8.2.) zu ändern und die zugehörige Tintenpa-
trone zu wechseln, oder die Zwischenantriebseinheit (nächstes Kapitel) zu ö nen, muss zuvor die
Abdeckung Belegablage an der Rückseite des Scanners entfernt werden.
6.4.
Ö nen/Schließen der Zwischenantriebseinheit
Ist der Scanner mit einer 2. Belegablage ausgestattet, be ndet sich zwischen dieser und der Belegab-
lage eine kurzes Stück Transportweg, der im Fall eines Papierstaus in diesem Bereich, nur durch Ab-
klappen der Zwischenantriebseinheit erreicht werden kann. Diese be ndet sich unterhalb der Abde-
ckung Belegablage (vorheriges Kapitel), die zuvor entfernt werden muss.
Hinweis
Wurde die Zwischenantriebseinheit nicht richtig geschlossen, kann dies zu Fehlern im Papier-
transport und damit verbundenen Beschädigungen am Beleggut führen.
V 2021.01

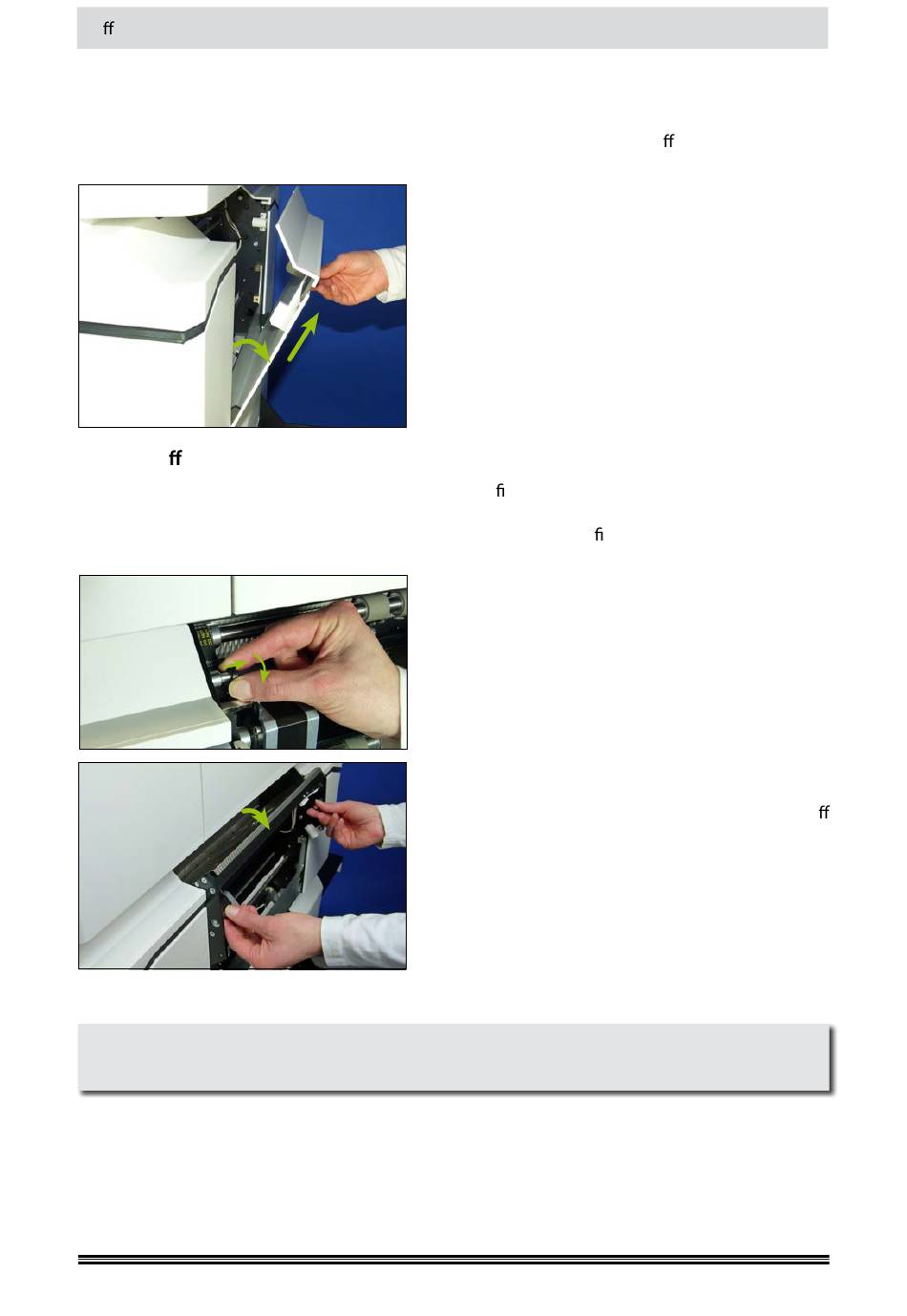

Zum Abnehmen der Abdeckung, an der dafür vorgese-
henen Halterung ziehen, um die Abdeckung von den
Magnethaltern zu lösen und aus den unten angebrach-
ten Aufhängungen herauszuheben. Zum Anbringen,
die Aufhängungen wieder auf die dafür vorgesehenen
Stifte aufsetzen und die Abdeckung oben gegen die
Magnethalter klappen.
Eine identisch angebrachte Abdeckung bei der 2. Be-
legablage, muss in der Regel nur für Wartungsarbeiten
abgenommen werden.
Die Zwischenantriebseinheit ist links und rechts über
Verriegelungen arretiert. Zur Entriegelung müssen die
Verriegelungsstifte herausgezogen werden. Werden sie
dabei leicht gedreht, verbleiben sie in entriegelter Stel-
lung.
Nun kann die Zwischenantriebseinheit an der Oberseite
herausgeklappt werden und ermöglicht so den Zugri
auf evtl. gestaute Belege und hängengebliebene Pa-
pierschnipsel, Heftklammern oder Ähnliches in diesem
Bereich des Transportweges. Zum Schließen, die beiden
Verriegelungen wieder herausziehen, die Antriebsein-
heit vollständig anklappen und die beiden Verriege-
lungen wieder in die Führungen zurückgleiten lassen.
