Reinigung und Wartung
Ist die Einzugsrolleneinheit nicht oder nicht richtig eingesetzt, werden am Scannerdisplay entspre-
chende Warnhinweise angezeigt (Kapitel 9.1.3./ 9.1.14.).
7.2.2.

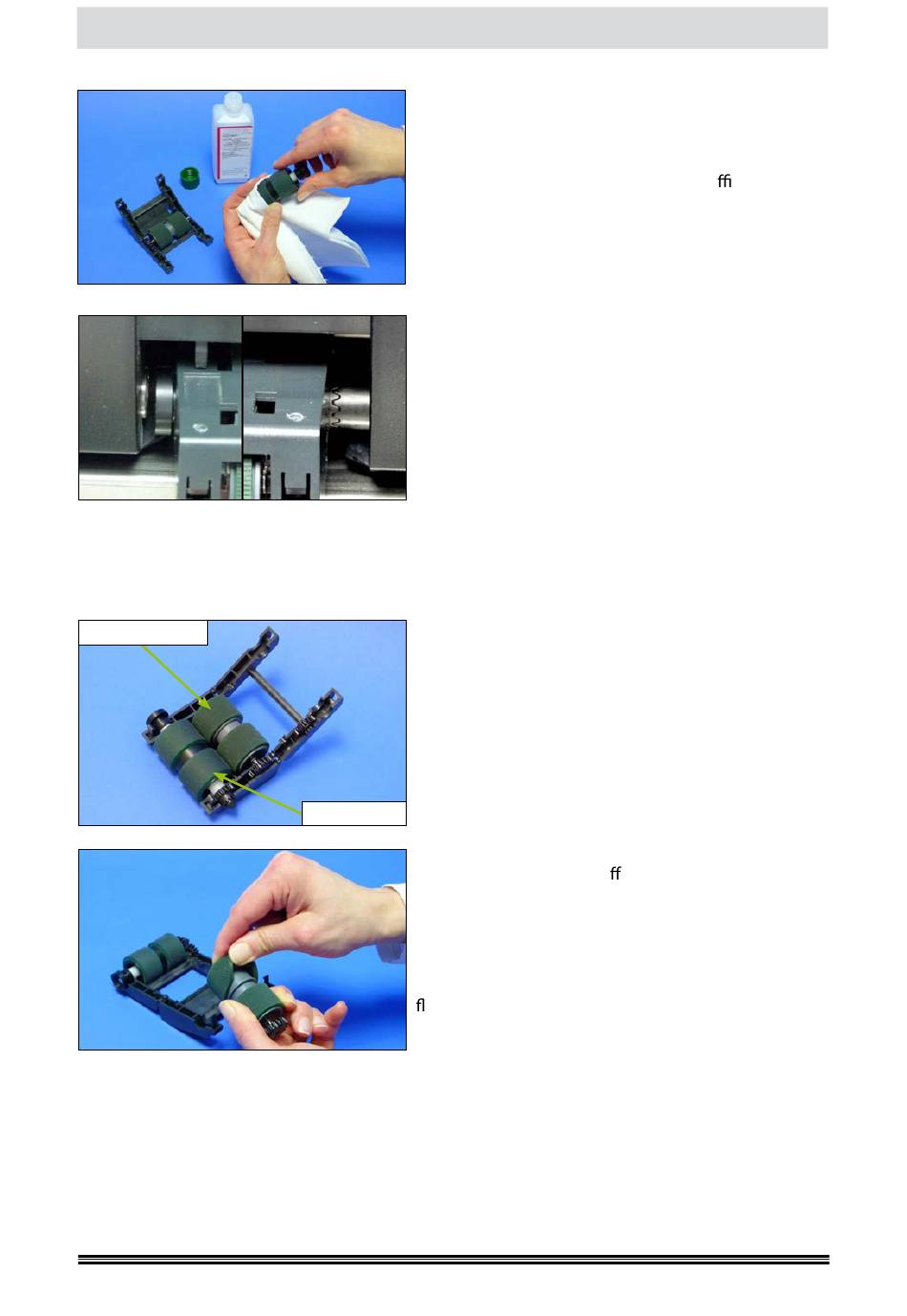

Austausch der Einzugsrollenbeläge
Voreinzugsrolle
die Einzugsrollen wieder in das Gehäuse legen, dieses schließen und in den Scanner einbauen, wie
im vorherigen Kapitel beschrieben.
V 2021.01
Zur Reinigung wird ein fusselfreies Tuch mit etwas
SCAMAX® SV1A Walzen- und Bänderreiniger getränkt
und damit über die einzelnen Beläge der beiden
Einzugsrollen gerieben, bis der anhaftende Schmutz
entfernt wurde und der Belag wieder gri g ist. Danach
die Einzugsrollen mindestens 10 Minuten trocknen
lassen, wieder in das Einzugsrollengehäuse einlegen
und die beiden Gehäuse hälften mit leichten Druck
zusammenpressen, bis beide Verschlusshaken hörbar
arretieren.
Zum Einbau der Einheit, wird der Entriegelungsstift,
wie zu Beginn des Kapitels beschrieben, nach links ge-
drückt und festgehalten. Nun die Einzugsrolleneinheit
in möglichst waagerechter Haltung mit dem rechten
Stirnzahnrad zuerst, in das Gegenstück an der Antriebs-
welle einführen und danach linksseitig einschwenken,
sodass der Drehring der Halterung beim Zurückführen
des Entriegelungsstiftes in die linke, tellerförmige Auf-
nahme der Einzugsrolleneinheit gleitet.
Sind auftretende Einzugsfehler (Kapitel 9.2.7.) verschleiß-
bedingt und durch eine Reinigung der Reibbeläge, wie
im vorherigen Kapitel beschrieben, nicht mehr zu behe-
ben, sollten die Einzugsrollenbeläge ausgetauscht wer-
den. Dabei kann es schon genügen, die Beläge von der
Voreinzugsrolle, die einem höheren Verschleiß unterlie-
gen, mit neuen Belägen, oder den Belägen der Einzugs-
rolle zu tauschen, sofern identische Reibbelag-Arten
(Kapitel 5.3.2.) verwendet werden. Der Austausch muss
Einzugsrolle
immer paarweise erfolgen.
Für den Tausch der Beläge muss die Einzugsrolleneinheit
zuvor ausgebaut und geö net werden, wie im vorheri-
gen Kapitel beschrieben. Nun die jeweilige Einzugsrolle
aus dem Gehäuse nehmen und die vorhandenen Beläge
seitlich, links und rechts, von der Rolle abziehen und die
neuen Beläge aufschieben bis sie vollständig im dafür
vorgesehenen Bereich der Rolle liegen. Aufgrund des
exiblen Materials der Beläge ist sowohl das Abziehen,
als auch das Aufschieben der Beläge ohne besondere
Kraftanwendung möglich. Nach erfolgtem Belagtausch,
Seite 108 von 136
Handbuch H12 / SCAMAX® 8x1
Release 20190927
