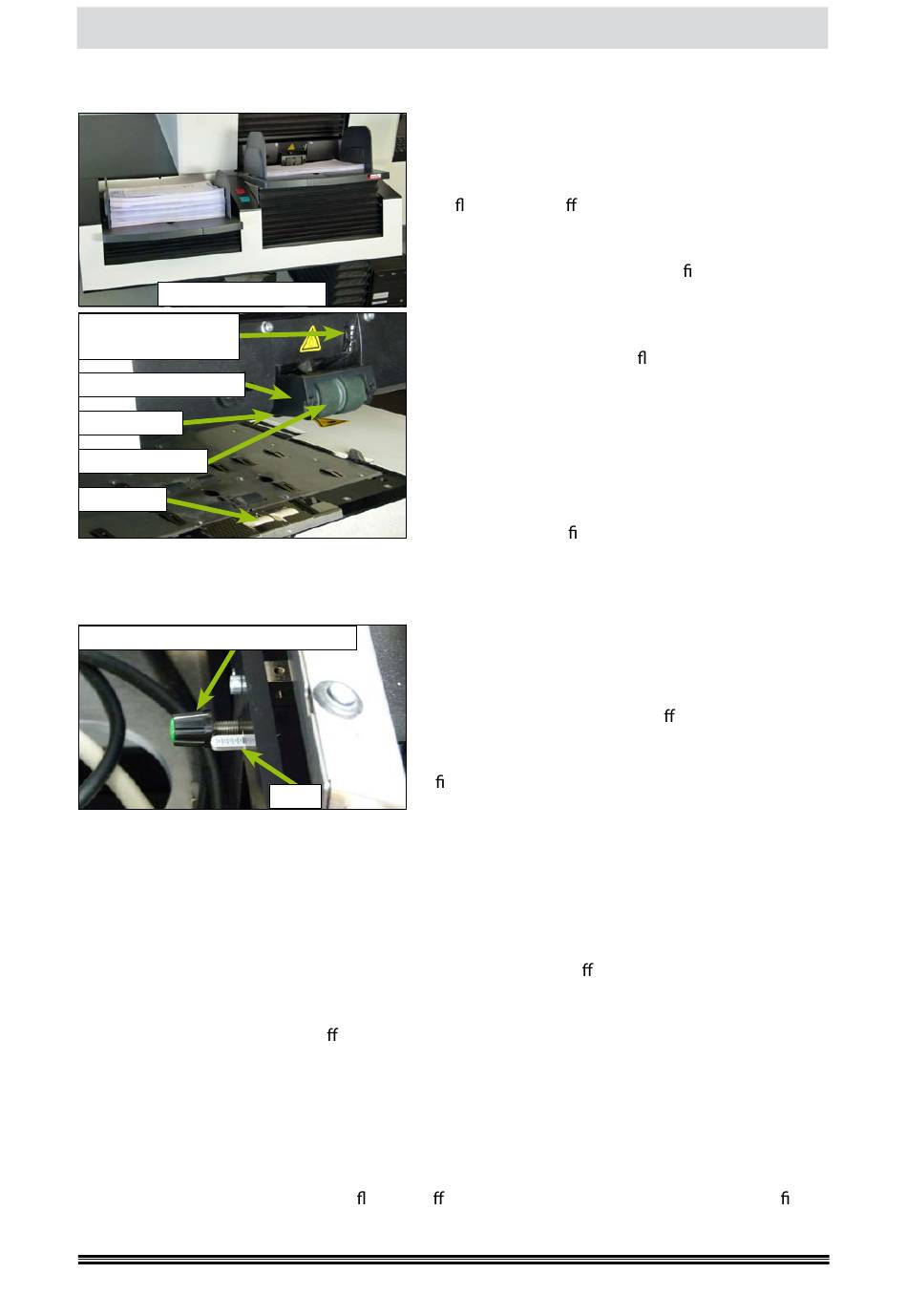

Arbeitsweise des Einzugssystems
Doppel-Beleganlage
Andruckverstellung
Belegeinzug
Einzugsrolleneinheit
Einzugsrolle
Voreinzugsrolle
Trennrolle
durch ihre Bremswirkung, eventuell aneinander haftende Belege voneinander löst.
5.3.1.
Anpassung der Belegtrennung
Andruckverstellung Belegtrennung
Strich, der die werkseitige Andruckkraft der Trennrolle markiert. Die einzelnen Striche entsprechen
einer Umdrehung des Drehknopfes. Durch Eindrehen der Skala in die Platte kann die Andruckkarft
mehr als verdoppelt werden. Hierbei ist anzumerken, dass bei hoch eingestellter Andruckkraft, die
Mechanische Trennung (Kapitel 4.6.3.2.2.) nicht mehr deaktiviert werden kann.
5.3.2.
Reibbelag-Arten
Die Reibbeläge der Einzugsrollen und der Trennrolle sind so bescha en, dass eine Reinigung (Kapitel
7.2.1.
/
7.2.3.
) während der Verarbeitung nur in seltenen Fällen notwendig ist und bei Bedarf ohne
großen Aufwand vom Benutzer durchgeführt werden kann. Nachdem die Beläge verbraucht sind,
können Sie mit wenigen Handgri en gewechselt werden (Kapitel
Die verschiedenen Farben der Reibbeläge spiegeln den Härtegrad des verwendeten Materials wieder.
Da das Wirkungsprinzip der Trennrolle neben dem Andruck auf dem Reibwiderstand des Rollenbelags
basiert, bestehen die dort verwendeten weißen Beläge aus relativ hartem Marterial, da ein weiche-
res schneller verschleißen würde. Das Material der grünen Beläge auf den Einzugsrollen ist deutlich
weicher, da hier die Haftwirkung entscheidend ist. Abhängig von den Scanvorlagen kann es jedoch
hilfreich sein, die Voreinzugsrolle mit anderen Belägen zu versehen, deren Material entweder noch
weicher (rote Beläge) oder deren Ober äche geri elt ist. Testpaare dieser anderen Belagtypen be nden
sich im Zubehörset H12 (Kapitel 3.1.), welches zum Lieferumfang des Scanners gehört.
V 2021.01
Das verwendete Einzugssystem verarbeitet eine große
Bandbreite unterschiedlichster Belegestärken, auch
gemischt in einem Stapel. Es ist von der Bauweise so
konzipiert, dass unabhängig von Belegestärke und
Ober ächenbescha enheit ein optimales Einzugsver-
halten erreicht wird, ohne dass dazu eine Einstellung
vorgenommen werden muss. Zentriert, oberhalb der
Vorderkante des Anlagefaches, be ndet sich die Ein-
zugsrolleneinheit, welche eine Voreinzugsrolle und eine
Einzugsrolle beinhaltet. Bei Scan-Start (Kapitel 5.8.) wird
das Anlagefach so lange angehoben, bis die Voreinzugs-
rolle auf dem Belegestapel au iegt. Die Voreinzugsrolle
zieht die Belege von oben vom Stapel ab und transpor-
tiert sie zur dahinter liegenden Einzugsrolle. Über die An-
druckverstellung Belegeinzug kann die Andruckkraft der
Voreinzugsrolle auf die Belege in 5 Stufen variiert wer-
den. Dreht die Voreinzugsrolle auf den Belegen durch,
ohne diese zu transportieren, kann eine Erhöhung der
Andruckkraft die Einzugssituation verbessern. Unterhalb
der Einzugsrolle be ndet sich die Trennrolle, welche
Da die Haftwirkung von Belegen unterschiedlich ist, lässt
sich, wie für den Belegeinzug, auch für die Trennrolle die
Andruckkraft erhöhen, um die Anzahl von Doppelblatt-
einzügen zu minimieren. Um diese Apassung durchzu-
führen, muss die Scanebene geö net (Kapitel 6.1.) und
die vordere Andruckeinheit (Kapitel 7.3.3.) entnommen
werden. An der Platte hinter den Ultraschallsensoren
be ndet sich ein Drehknopf mit darüberliegender Ska-
Skala
la. Diese dient Orientierung und enthält einen dicken
Seite 89 von 136
Handbuch H12 / SCAMAX® 8x1
7.2.2.
/ 7.2.4.).
Release 20190927
