10 MSC (Moog Servo Controller)
Stecker
Nr.
Belegung Beschaltung
X10
1
2
Rx
3
Tx
4
5
DGND
6
7
MACS
8
9
X11
1
2
3
4
5
6
7
F-Bus
8
9
1
TD+
2
TD-
3
RD+
4
NC
5
NC
Ethernet
6
RD-
7
NC
8
NC
10.4.2 LEDs
Bereich
LED
Anzeige
Status
L1+
L1+/M1 und interne +5 V ok
TRM
Abschlusswiderstand an LocalCAN
I/O1
Interner Zustand des digitalen Ein-/Ausgangs-1
I/O2
Interner Zustand des digitalen Ein-/Ausgangs-2
I/O3
Interner Zustand des digitalen Ein-/Ausgangs-3
I/O4
Interner Zustand des digitalen Ein-/Ausgangs-4
I/O5
Interner Zustand des digitalen Ein-/Ausgangs-5
I/O6
Interner Zustand des digitalen Ein-/Ausgangs-6
I/O7
Interner Zustand des digitalen Ein-/Ausgangs-7
I/O8
Interner Zustand des digitalen Ein-/Ausgangs-8
WCAN
WideCAN-Sendeaktivität
© 2003–2004 Moog GmbH
Empfangsdaten
Sendedaten
Masse der MACS-Schnittstelle
Der Modulstecker «F-Bus» ist für optionale Feldbus-Erweiterungen, wie z. B.: Profibus, vorge-
sehen.
Die Anschlussbelegung und Beschaltung der F-Bus-Schnittstelle wird abhängig vom Feldbus-
typ sein.
Sendedaten+
Sendedaten-
Empfangsdaten+
reserviert
reserviert
Empfangsdaten-
reserviert
reserviert

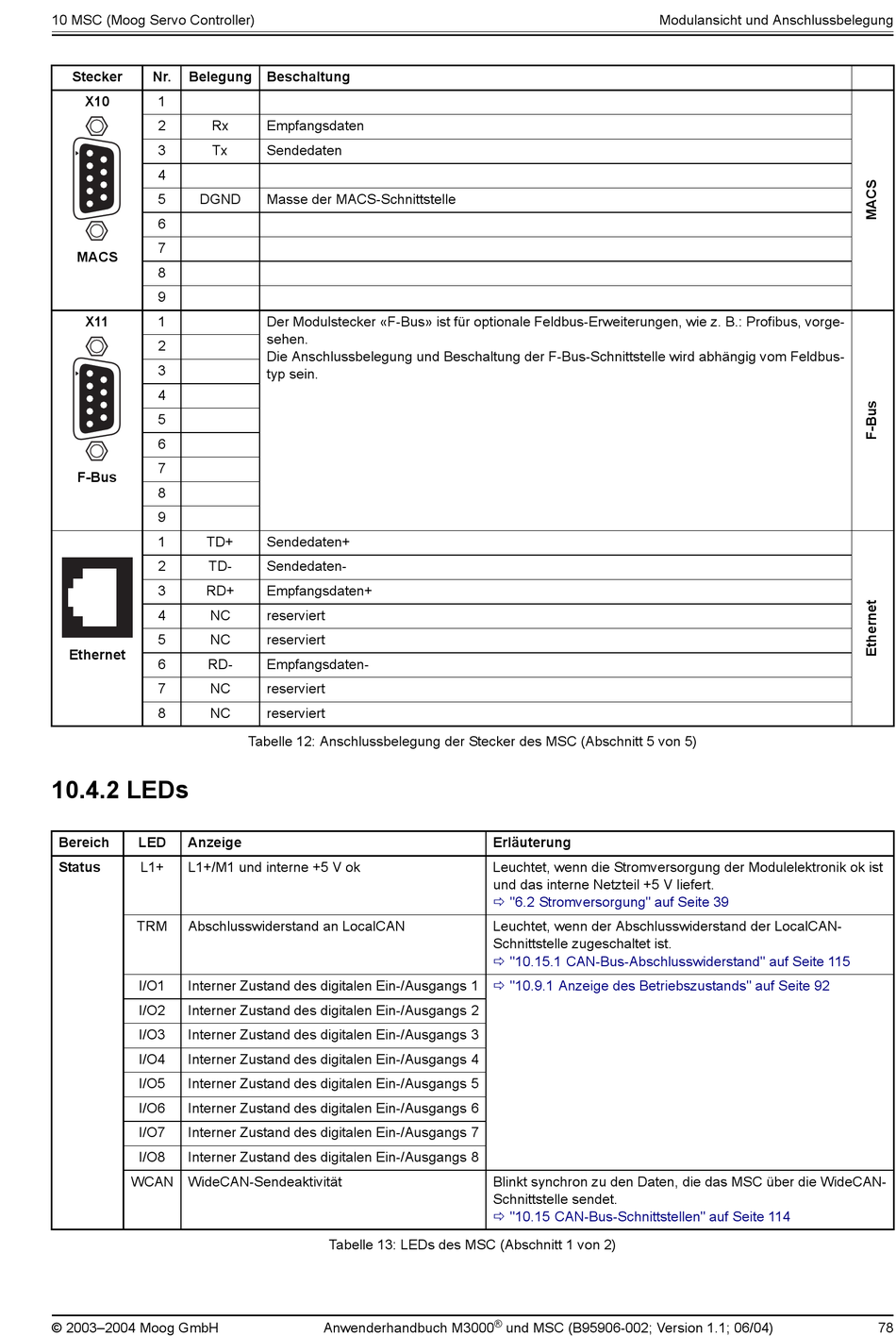

Tabelle 12: Anschlussbelegung der Stecker des MSC (Abschnitt 5 von 5)
Tabelle 13: LEDs des MSC (Abschnitt 1 von 2)
Anwenderhandbuch M3000
Modulansicht und Anschlussbelegung
Erläuterung
Leuchtet, wenn die Stromversorgung der Modulelektronik ok ist
und das interne Netzteil +5 V liefert.
ð-"6.2-Stromversorgung" auf Seite 39
Leuchtet, wenn der Abschlusswiderstand der LocalCAN-
Schnittstelle zugeschaltet ist.
ð-"10.15.1-CAN-Bus-Abschlusswiderstand" auf Seite 115
ð-"10.9.1-Anzeige des Betriebszustands" auf Seite 92
Blinkt synchron zu den Daten, die das MSC über die WideCAN-
Schnittstelle sendet.
ð-"10.15-CAN-Bus-Schnittstellen" auf Seite 114
®
und MSC (B95906-002; Version 1.1; 06/04)
78
