5 Mechanischer Aufbau
³ 30 mm
Detailvergrößerung:
ð Abbildung 16

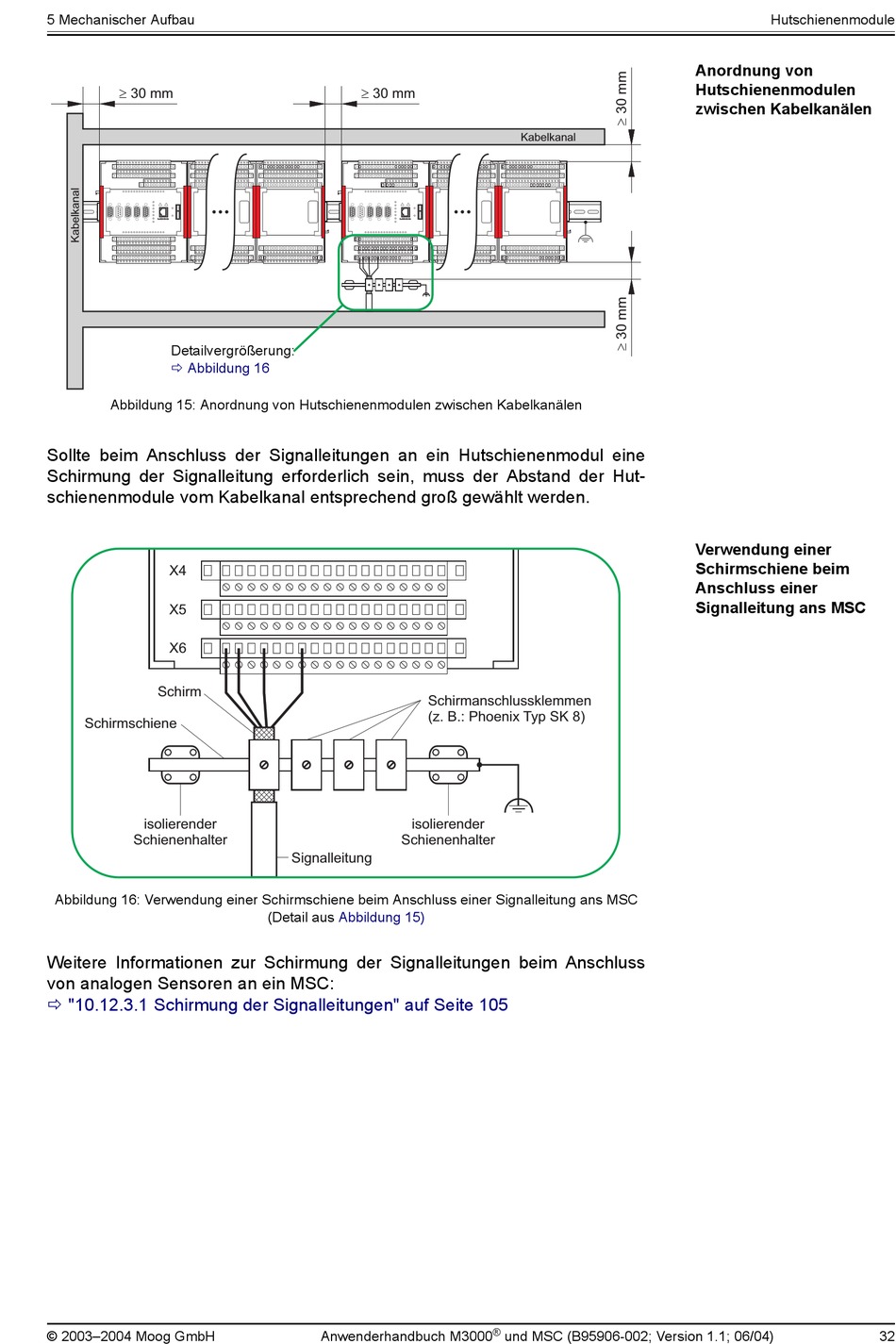

Abbildung 15: Anordnung von Hutschienenmodulen zwischen Kabelkanälen
Sollte beim Anschluss der Signalleitungen an ein Hutschienenmodul eine
Schirmung der Signalleitung erforderlich sein, muss der Abstand der Hut-
schienenmodule vom Kabelkanal entsprechend groß gewählt werden.
X4
X5
X6
Schirm
Schirmschiene
isolierender
Schienenhalter
Abbildung 16: Verwendung einer Schirmschiene beim Anschluss einer Signalleitung ans MSC
Weitere Informationen zur Schirmung der Signalleitungen beim Anschluss
von analogen Sensoren an ein MSC:
ð-"10.12.3.1-Schirmung der Signalleitungen" auf Seite 105
© 2003–2004 Moog GmbH
³ 30 mm
Schirmanschlussklemmen
(z. B.: Phoenix Typ SK 8)
isolierender
Schienenhalter
Signalleitung
(Detail aus
Abbildung 15)
Anwenderhandbuch M3000
Kabelkanal
®
und MSC (B95906-002; Version 1.1; 06/04)
Hutschienenmodule
Anordnung von
Hutschienenmodulen
zwischen Kabelkanälen
Verwendung einer
Schirmschiene beim
Anschluss einer
Signalleitung ans MSC
