5 Mechanischer Aufbau

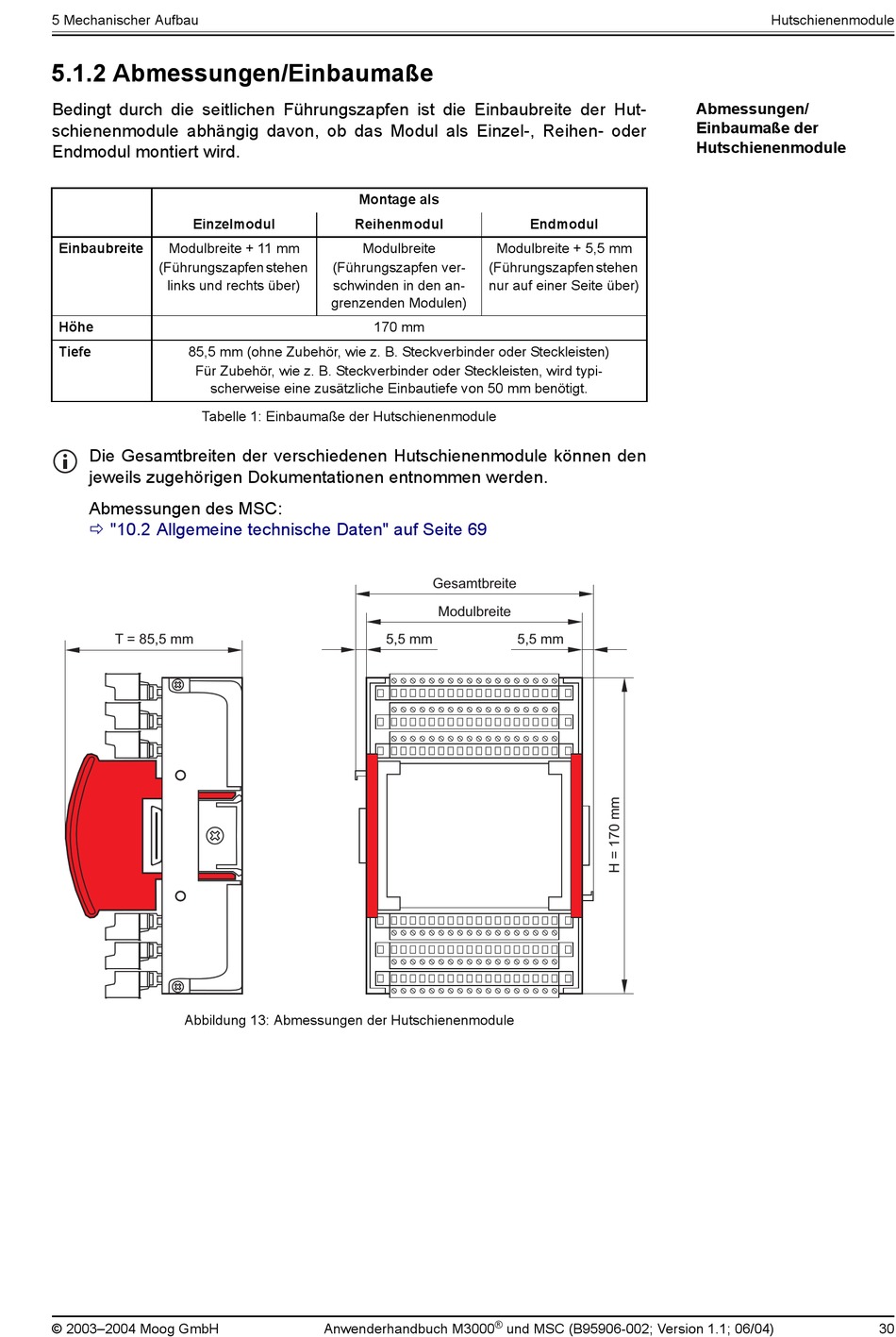

5.1.2 Abmessungen/Einbaumaße
Bedingt durch die seitlichen Führungszapfen ist die Einbaubreite der Hut-
schienenmodule abhängig davon, ob das Modul als Einzel-, Reihen- oder
Endmodul montiert wird.
Einzelmodul
Einbaubreite
Modulbreite + 11 mm
(Führungszapfen stehen
links und rechts über)
Höhe
Tiefe
85,5 mm (ohne Zubehör, wie z. B. Steckverbinder oder Steckleisten)
Für Zubehör, wie z. B. Steckverbinder oder Steckleisten, wird typi-
scherweise eine zusätzliche Einbautiefe von 50 mm benötigt.
Tabelle 1: Einbaumaße der Hutschienenmodule
Die Gesamtbreiten der verschiedenen Hutschienenmodule können den
jeweils zugehörigen Dokumentationen entnommen werden.
Abmessungen des MSC:
ð-"10.2-Allgemeine technische Daten" auf Seite 69
T = 85,5 mm
Abbildung 13: Abmessungen der Hutschienenmodule
© 2003–2004 Moog GmbH
Montage als
Reihenmodul
Modulbreite
(Führungszapfen ver-
(Führungszapfen stehen
schwinden in den an-
nur auf einer Seite über)
grenzenden Modulen)
170 mm
Gesamtbreite
Modulbreite
5,5 mm
Anwenderhandbuch M3000
Endmodul
Modulbreite + 5,5 mm
5,5 mm
®
und MSC (B95906-002; Version 1.1; 06/04)
Hutschienenmodule
Abmessungen/
Einbaumaße der
Hutschienenmodule
30
