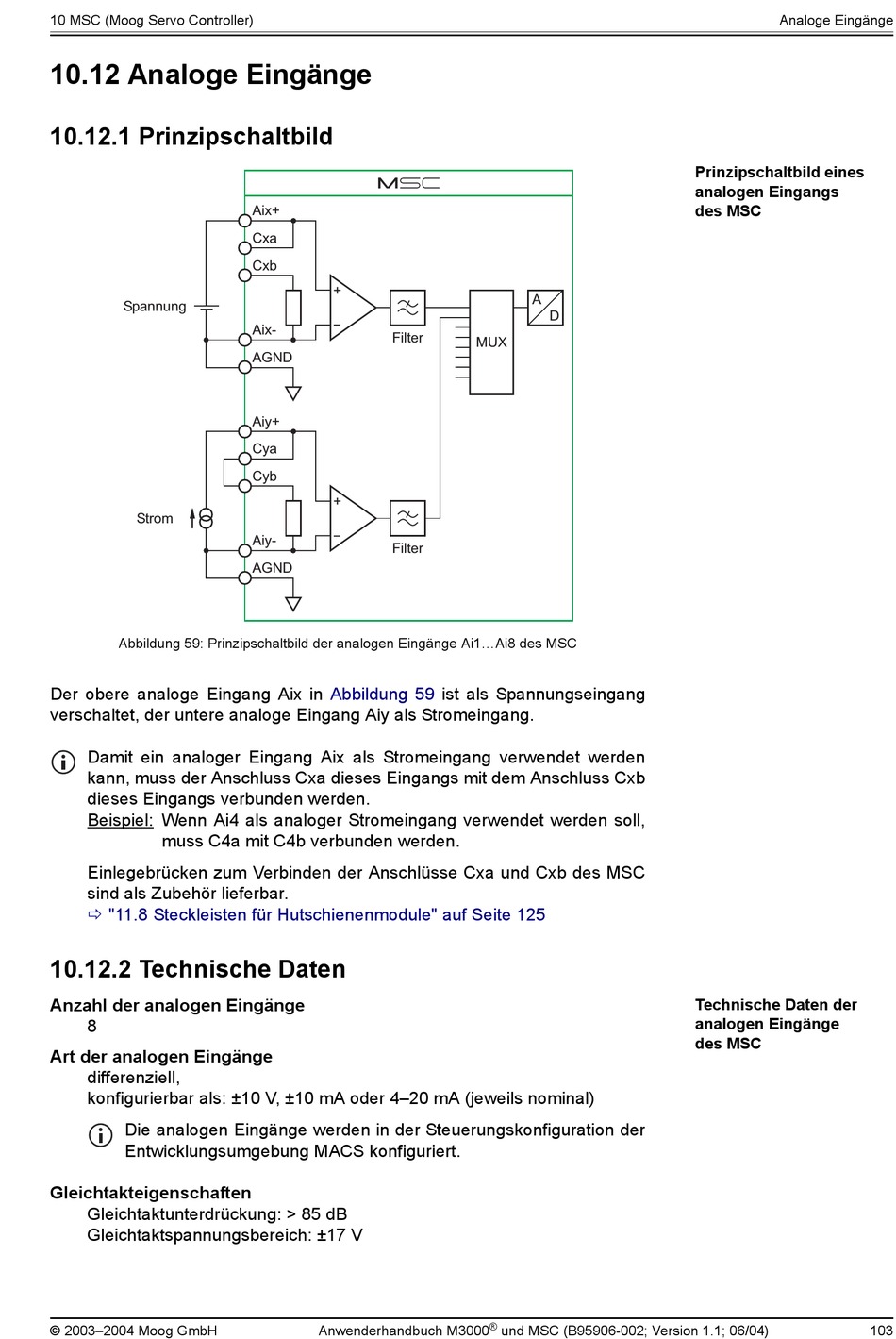

10 MSC (Moog Servo Controller)
10.12 Analoge Eingänge
10.12.1 Prinzipschaltbild
Spannung
Strom
Abbildung 59: Prinzipschaltbild der analogen Eingänge Ai1...Ai8 des MSC
Der obere analoge Eingang Aix in
verschaltet, der untere analoge Eingang Aiy als Stromeingang.
Damit ein analoger Eingang Aix als Stromeingang verwendet werden
kann, muss der Anschluss Cxa dieses Eingangs mit dem Anschluss Cxb
dieses Eingangs verbunden werden.
Beispiel: Wenn Ai4 als analoger Stromeingang verwendet werden soll,
muss C4a mit C4b verbunden werden.
Einlegebrücken zum Verbinden der Anschlüsse Cxa und Cxb des MSC
sind als Zubehör lieferbar.
ð-"11.8-Steckleisten für Hutschienenmodule" auf Seite 125
10.12.2 Technische Daten
Anzahl der analogen Eingänge
8
Art der analogen Eingänge
differenziell,
konfigurierbar als: ±10 V, ±10 mA oder 4–20 mA (jeweils nominal)
Die analogen Eingänge werden in der Steuerungskonfiguration der
Entwicklungsumgebung MACS konfiguriert.
Gleichtakteigenschaften
Gleichtaktunterdrückung: > 85 dB
Gleichtaktspannungsbereich: ±17 V
© 2003–2004 Moog GmbH
Aix+
Cxa
Cxb
Aix-
Filter
AGND
Aiy+
Cya
Cyb
Aiy-
Filter
AGND
Abbildung 59
Anwenderhandbuch M3000
A
D
MUX
ist als Spannungseingang
®
und MSC (B95906-002; Version 1.1; 06/04)
Analoge Eingänge
Prinzipschaltbild eines
analogen Eingangs
des MSC
Technische Daten der
analogen Eingänge
des MSC
103
