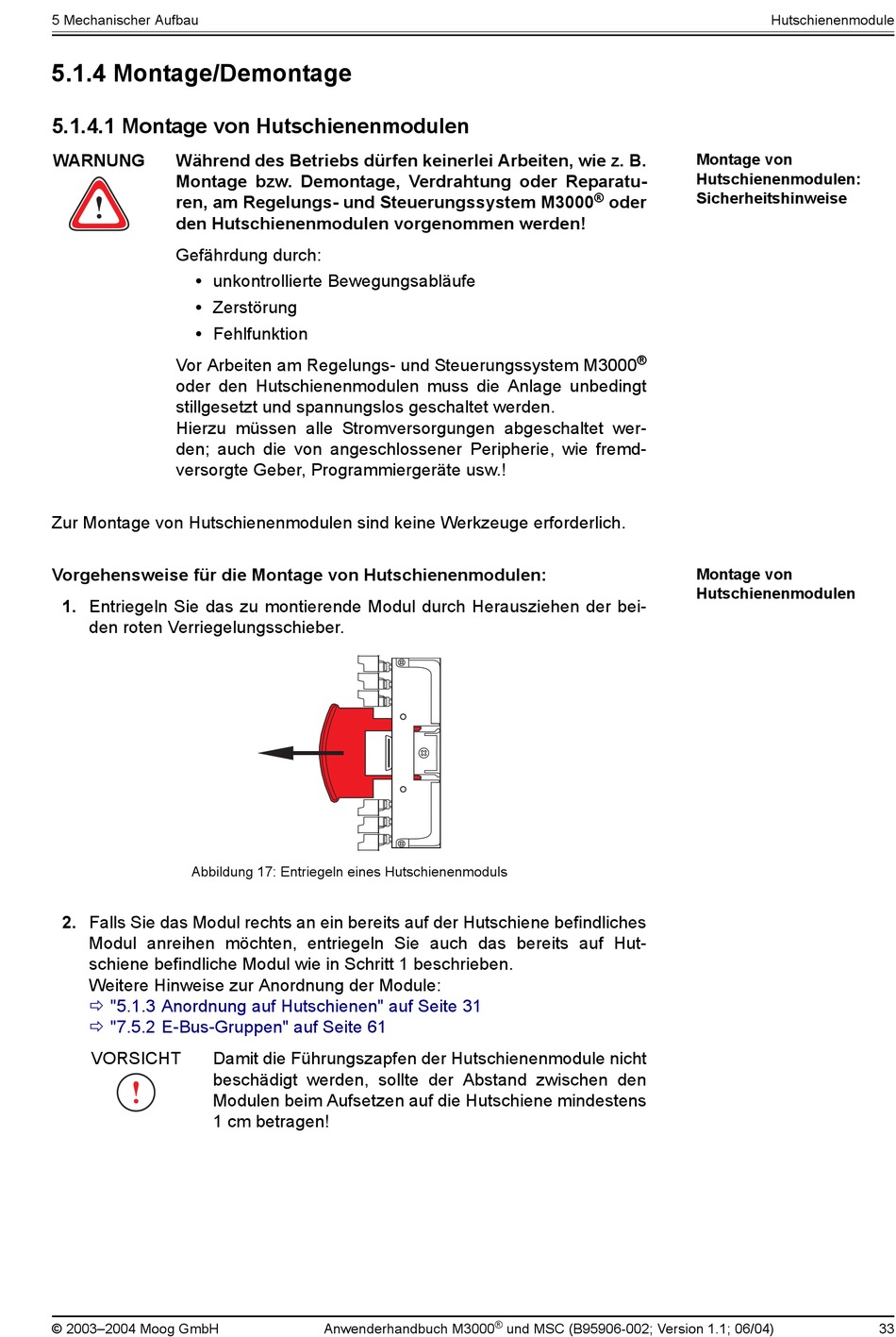

5 Mechanischer Aufbau
5.1.4 Montage/Demontage
5.1.4.1 Montage von Hutschienenmodulen
WARNUNG
Während des Betriebs dürfen keinerlei Arbeiten, wie z. B.
Montage bzw. Demontage, Verdrahtung oder Reparatu-
ren, am Regelungs- und Steuerungssystem M3000
den Hutschienenmodulen vorgenommen werden!
Gefährdung durch:
• unkontrollierte Bewegungsabläufe
• Zerstörung
• Fehlfunktion
Vor Arbeiten am Regelungs- und Steuerungssystem M3000
oder den Hutschienenmodulen muss die Anlage unbedingt
stillgesetzt und spannungslos geschaltet werden.
Hierzu müssen alle Stromversorgungen abgeschaltet wer-
den; auch die von angeschlossener Peripherie, wie fremd-
versorgte Geber, Programmiergeräte usw.!
Zur Montage von Hutschienenmodulen sind keine Werkzeuge erforderlich.
Vorgehensweise für die Montage von Hutschienenmodulen:
1. Entriegeln Sie das zu montierende Modul durch Herausziehen der bei-
den roten Verriegelungsschieber.
Abbildung 17: Entriegeln eines Hutschienenmoduls
2. Falls Sie das Modul rechts an ein bereits auf der Hutschiene befindliches
Modul anreihen möchten, entriegeln Sie auch das bereits auf Hut-
schiene befindliche Modul wie in Schritt 1 beschrieben.
Weitere Hinweise zur Anordnung der Module:
ð-"5.1.3-Anordnung auf Hutschienen" auf Seite 31
ð-"7.5.2-E-Bus-Gruppen" auf Seite 61
VORSICHT
Damit die Führungszapfen der Hutschienenmodule nicht
beschädigt werden, sollte der Abstand zwischen den
Modulen beim Aufsetzen auf die Hutschiene mindestens
1 cm betragen!
© 2003–2004 Moog GmbH
Anwenderhandbuch M3000
®
oder
®
®
und MSC (B95906-002; Version 1.1; 06/04)
Hutschienenmodule
Montage von
Hutschienenmodulen:
Sicherheitshinweise
Montage von
Hutschienenmodulen
33
