Anschluss Service-Schnittstelle

4.4

Anschluss Service-Schnittstelle

Um die Service-Schnittstelle des Gateways zwecks Verbindung zu einem PC mit dem I/O-ASSISTANT
(Projektierungs- und Diagnosesoftware) zu nutzen, muss ein Kabel mit einer vom PS2-Standard
abweichenden Pinbelegung verwendet werden:
I/O-ASSISTANT-KABEL-BL20/BL67
4.4.1

Verbindung mit I/O-ASSISTANT-Kabel

Das I/O-ASSISTANT-Kabel hat einen PS/2-Stecker (Anschluss für Buchse am Gateway) und eine SUB-D-
Buchse (Anschluss für Stecker am PC).

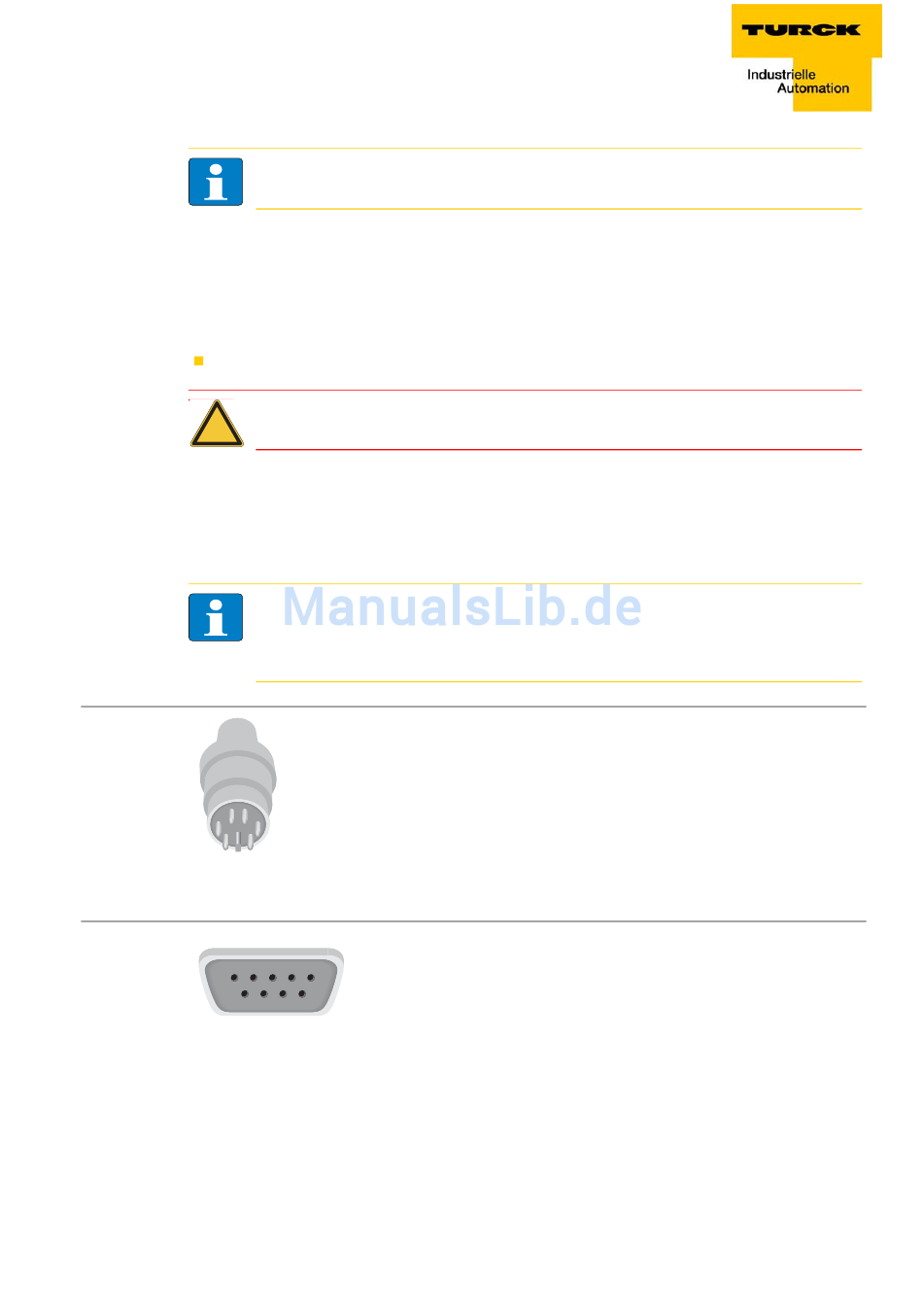

Abbildung 4-4:
PS/2-Stecker am
Anschlusskabel
zum Gateway
4 3
(Draufsicht)
5
6 1
Abbildung 4-5:
5 4
9-polige SUB-D-
Buchse am
Anschlusskabel
zum PC
9
(Draufsicht)
D301105 1211 - BL20-ECO PROFIBUS-DP
Hinweis
Potenzialausgleichsimpedanz ≤ 1/10 Schirmimpedanz.
Achtung
Handelsübliche Standardkabel müssen umverdrahtet werden!
Hinweis
Die Service-Schnittstelle befindet sich unter dem oberen Einsteckschild am Gateway. Ziehen
Sie das Einsteckschild nach oben aus dem Gehäuse heraus, um an die Serviceschnittstelle zu
gelangen.
2
3 2 1
8 7 6
4-9
