PROFIBUS-DP

Einsatz von Stichleitungen

3.1.4 Übertragungsrate/ Zykluszeiten
Die Übertragungsrate, die am PROFIBUS-DP-Master eingestellt ist, bestimmt die
Systemgeschwindigkeit. Die Geschwindigkeit ist im Bereich von 9,6 kBit/s bis 12 MBit/s einstellbar.
Die Übertragungsrate wird von den TURCK-Stationen automatisch ermittelt. Einstellungen an den
Stationen sind nicht erforderlich.
Bei 12 MBit/s ist die typische Ansprechzeit < 1 ms pro 1000 E/A-Punkten.
3.1.5 Übertragungskabel
Die Busteilnehmer werden untereinander mit Feldbusleitungen, die der RS 485-Spezifikation und der
DIN 19 245 entsprechen, verbunden. Demnach müssen die Leitungen folgende
Eigenschaftenaufweisen:
Parameter
Tabelle 3-2:
Eigenschaften der
Wellenwiderstand
PROFIBUS-DP
Übertragungs-
Kapazitätsbelag
kabel
Schleifenwiderstand
Aderdurchmesser
Aderquerschnitt
Abschlusswiderstände

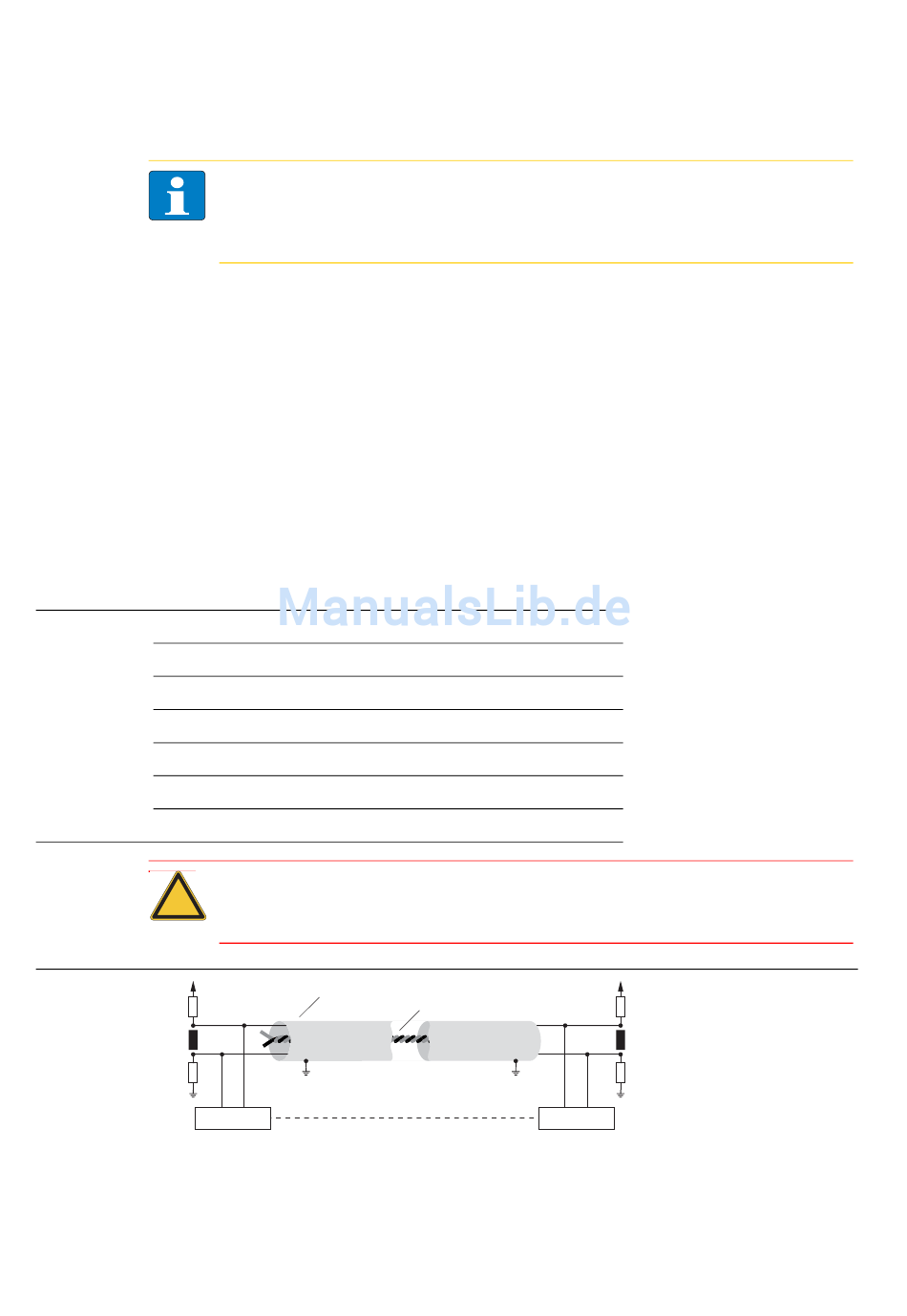

Abbildung 3-1:
Vp
Prinzipdarstellung
PROFIBUS-DP-Kabel
R t
GND
Teilnehmer 0
3-4
Hinweis
Die Länge der Stichleitungen darf bei einer Übertragungsgeschwindigkeit von bis zu 1,5
MBit/s 6,6 m nicht überschreiten. Bei einer Übertragungsgeschwindigkeit von 12 MBit/s
dürfen keine Stichleitungen verwendet werden.
Achtung
Die Einhaltung dieser Parameter ist um so wichtiger, je höher die Übertragungsrate, je höher
die Anzahl der Teilnehmer am Bus und je länger die Übertragungsleitungen sind.
Schirm
Leitung A (DIN 19 245 Teil 3)
135 bis 165 Ω (3 bis 20 MHz)
< 30 pF/km
< 110 Ω/km
> 0,64 mm
2
> 0,34 mm
220 Ω
innenliegend:
verdrillte Zweidrahtleitung
Teilnehmer 31
Vp
R t
Abschluß-
widerstand
GND
