Integration des RS485/422-Moduls
8.3
Integration des RS485/422-Moduls
8.3.1
Datenabbild
Prozesseingabedaten (PZDE)
Die vom Gerät empfangenen Daten werden vom RS485/422-Modul in einen Empfangspuffer
eingetragen und dann in Segmenten über den Modulbus und das Gateway zur SPS übertragen.
Die Übertragung erfolgt hierbei in einem 8 Byte-Format, das sich wie folgt darstellt:
6 Byte dienen zur Darstellung der Nutzdaten.
1 Byte enthält die Diagnosedaten.
1 Statusbyte wird benötigt, um die fehlerfreie Übertragung der Daten abzusichern.

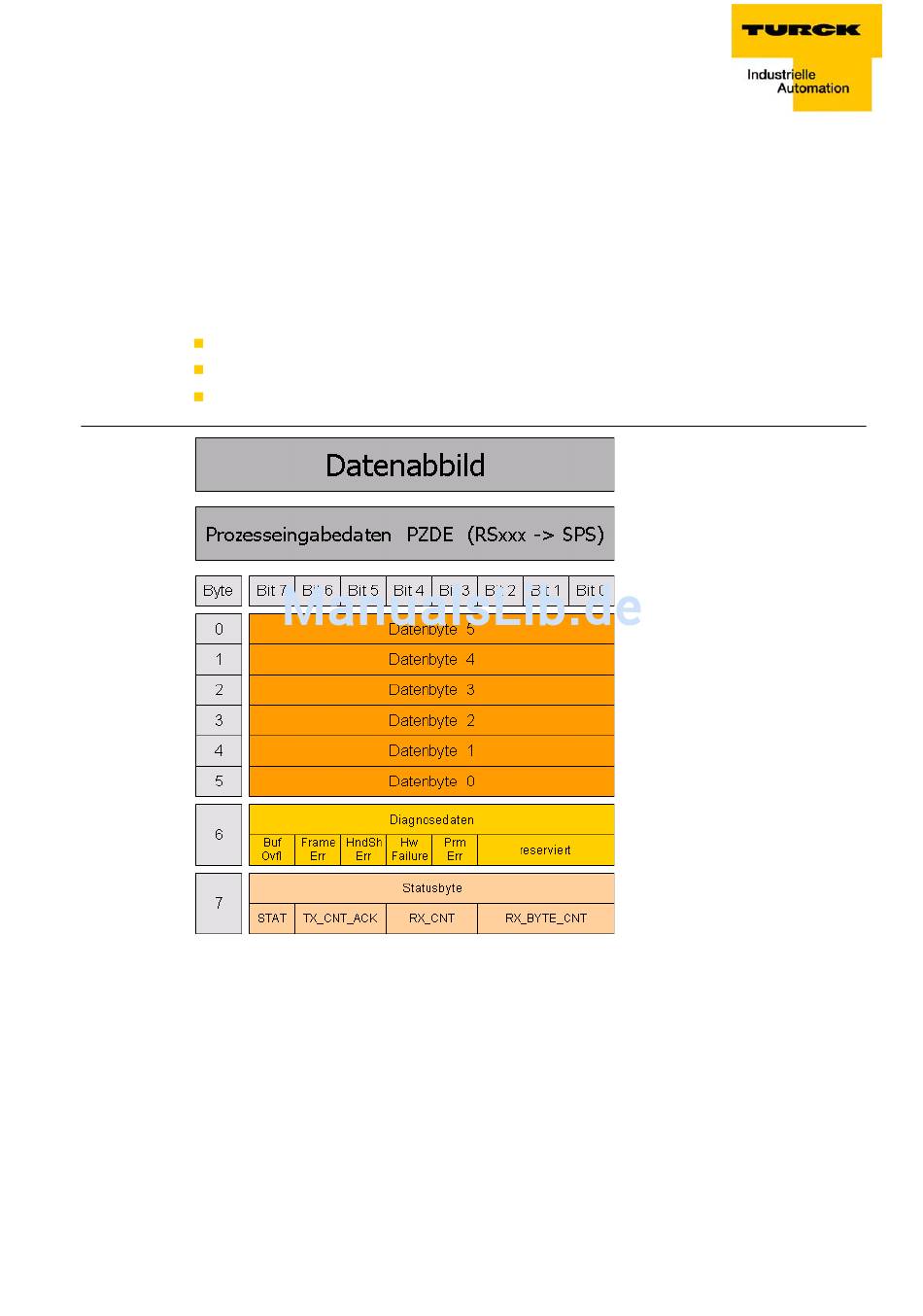

Abbildung 8-7:
Prozesseingabe
SPS
D301105 1211 - BL20-ECO PROFIBUS-DP
8-37
