Elektromagnetische Verträglichkeit (EMV)
7.3.5 Schutz vor hochfrequenten Störsignalen
7.3.6

Tragschienen

Alle Tragschienen müssen großflächig und niederimpedant auf der Montageplatte befestigt und
ordnungsgemäß geerdet werden. Verwenden Sie korrosionsgeschütze Tragschienen.

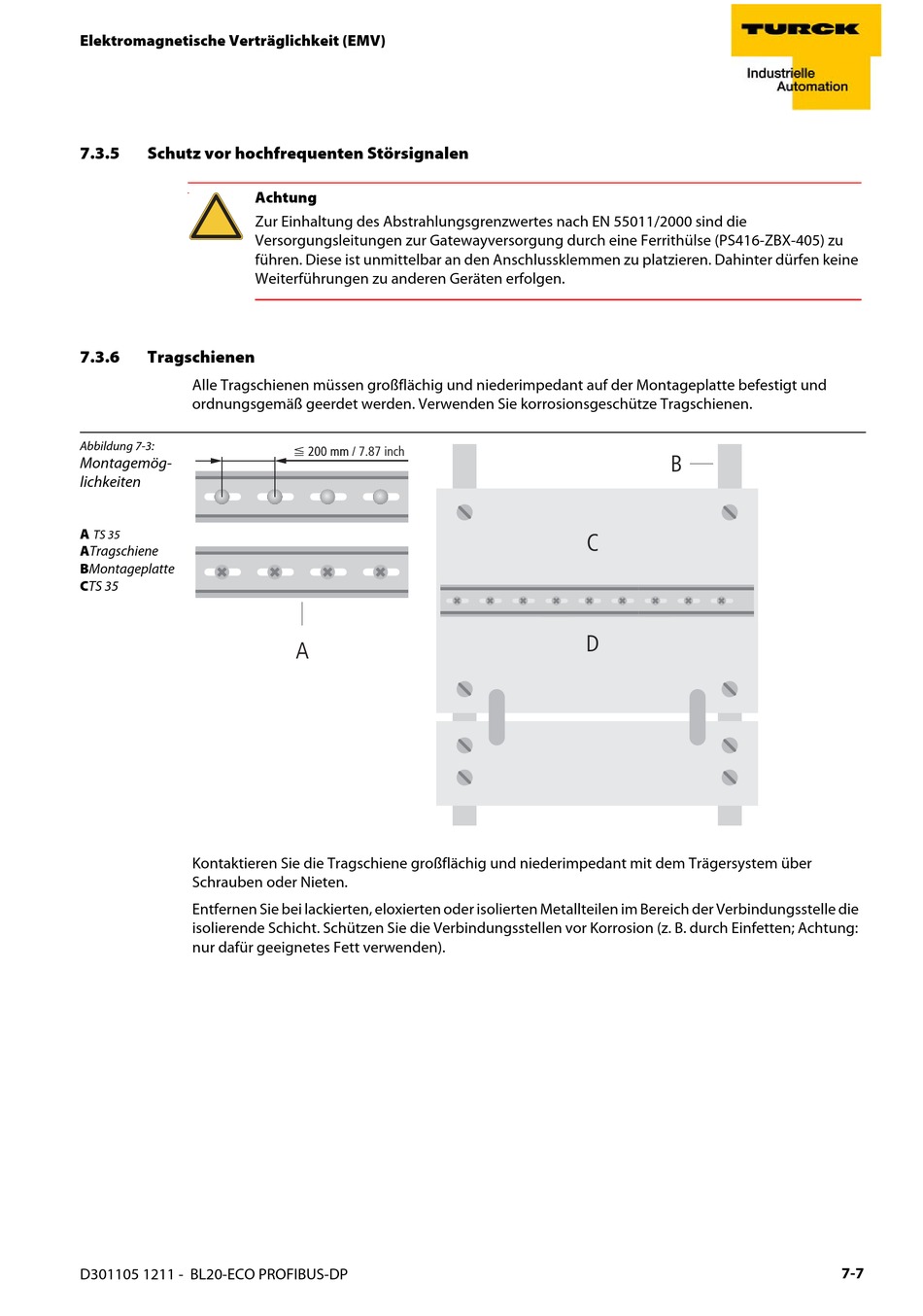

Abbildung 7-3:
Montagemög-
lichkeiten
A
TS 35
ATragschiene
BMontageplatte
CTS 35
Kontaktieren Sie die Tragschiene großflächig und niederimpedant mit dem Trägersystem über
Schrauben oder Nieten.
Entfernen Sie bei lackierten, eloxierten oder isolierten Metallteilen im Bereich der Verbindungsstelle die
isolierende Schicht. Schützen Sie die Verbindungsstellen vor Korrosion (z. B. durch Einfetten; Achtung:
nur dafür geeignetes Fett verwenden).
D301105 1211 - BL20-ECO PROFIBUS-DP
Achtung
Zur Einhaltung des Abstrahlungsgrenzwertes nach EN 55011/2000 sind die
Versorgungsleitungen zur Gatewayversorgung durch eine Ferrithülse (PS416-ZBX-405) zu
führen. Diese ist unmittelbar an den Anschlussklemmen zu platzieren. Dahinter dürfen keine
Weiterführungen zu anderen Geräten erfolgen.
