Integration der Technologiemodule
FLAG beschreibt einen nichtflüchtigen Merker, der gesetzt wird, wenn ein bestimmtes Ereignis
eingetreten ist. Das entsprechende Bit behält den Wert, bis es wieder zurückgesetzt wird.

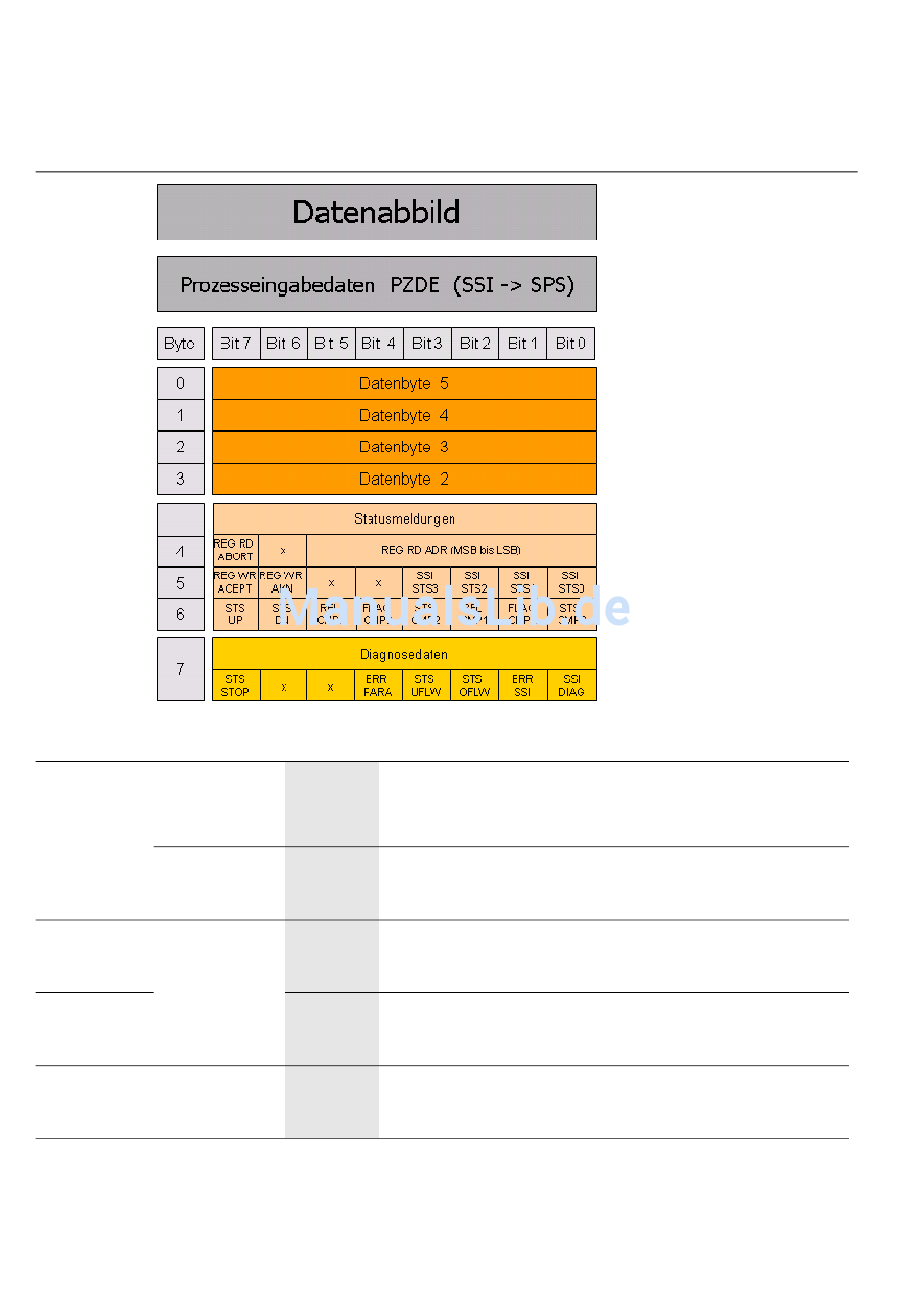

Abbildung 8-9:
Prozesseingabe-
daten
Aussage der Datenbits (Prozesseingabe)
Tabelle 8-20: Bezeichnung
Bedeutung der
Datenbits (Prozes-
seingabe)
REG_RD_DATA
REG_RD_ABORT
REG_RD_ADR
8-42
Wert Beschreibung
32
0... 2 -1 Inhalt des Registers, das gelesen werden soll, falls
REG_RD_ABORT = 0.
Falls REG_RD_ABORT = 1, ist REG_RD_DATA = 0.
0 Das Lesen des in REG_RD_ADR angegeben Registers wurde
akzeptiert und durchgeführt. Der Inhalt des Registers befindet
sich im Nutzdatenbereich (REG_RD_DATA, Byte 0-3).
1 Das Lesen des in REG_RD_ADR angegeben Registers wurde nicht
akzeptiert. Der Nutzdatenbereich (REG_RD_DATA Byte 0-3) ist
Null.
0...63 Adresse des Registers, dessen Inhalt bei REG_RD_ABORT = 0 im
Nutzdatenbereich (REG_RD_DATA Byte 0-3) der
Prozesseingabedaten angegeben wird.
