Integration des Zählermoduls BL20-1CNT-24VDC

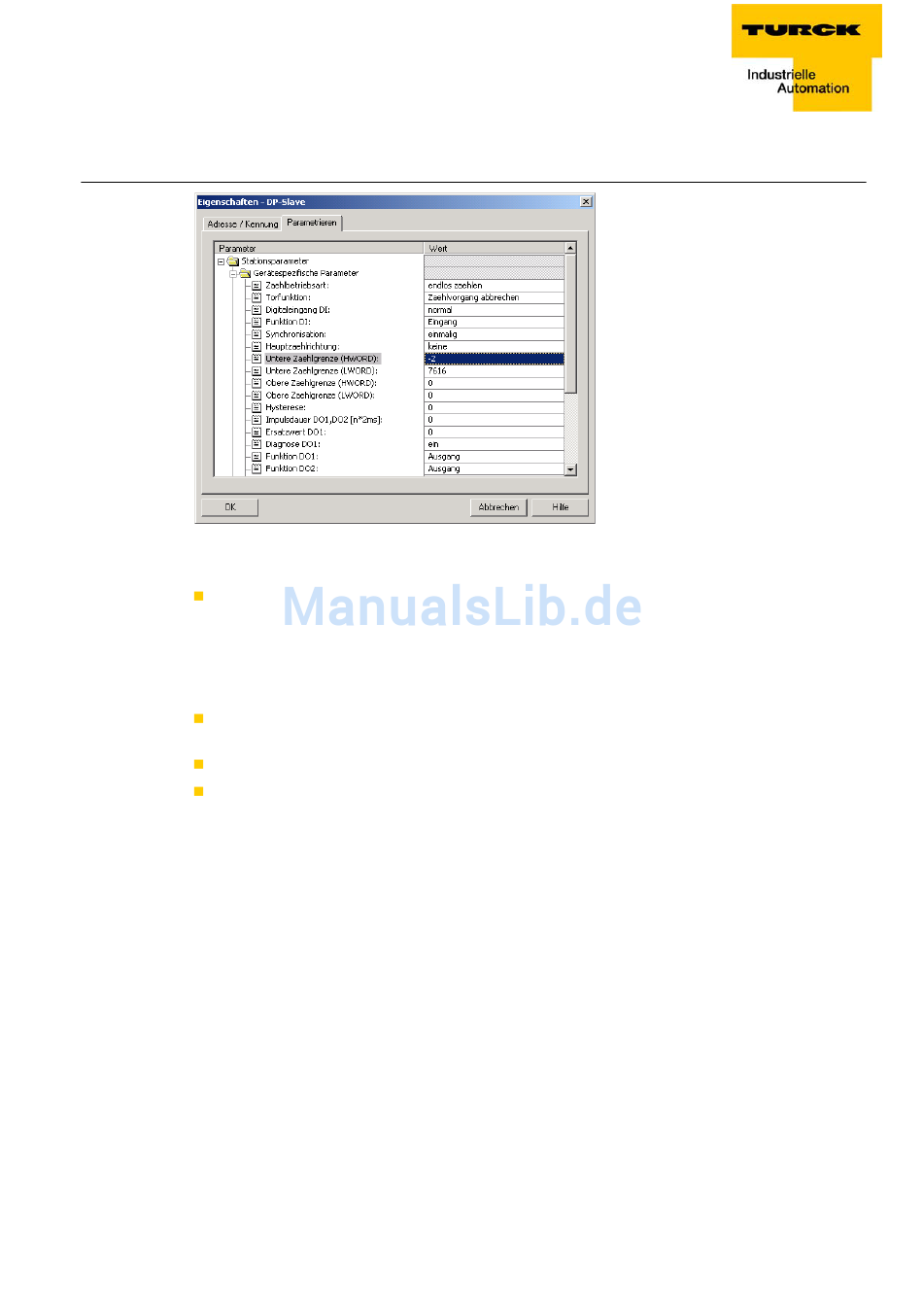

Abbildung 8-1:
Eingabe der
unteren Zähl-
grenze als High-
und Low-Word
Messwertgrenze in Zählgrenze (Bereich: 0 bis +2147483647 (2
wie folgt vorzugehen:
Konvertieren Sie Ihre dezimale Zählgrenze in das hexadezimale Format. Die obere Zählgrenze ist
immer ein positiver Wert.
Beispiel:
Die obere Zählgrenze soll 12345678 betragen. Dieser dezimale Wert wird im hexadezimalen Format
(Doppel-Word) als 00BC614E dargestellt.
Der hexadezimale Wert (Doppel-Word) wird geteilt in ein High-Word (00BC) und ein Low-Word
(614E).
Das Low-Word wird in einen Dezimalwert konvertiert:
Im Beispiel:
Low-Word (hexadezimal): 614E
Low-Word (binär): 0110 0001 0100 1110
