Integration des RS232-Moduls

8.2

Integration des RS232-Moduls

8.2.1

Datenabbild

Prozesseingabedaten (PZDE)

Prozesseingabedaten sind Daten, die vom angeschlossenen Feldgerät über das BL××-1RS232-Modul
zur SPS übertragen werden. Hierzu werden die vom Gerät empfangenen Daten vom BL××-1RS232-
Modul 128 Bytes großen Empfangspuffer eingetragen und dann in Segmenten über den Modulbus
und das Gateway zur SPS übertragen.
Die Übertragung erfolgt hierbei in einem 8 Byte-Format, das sich wie folgt darstellt:
6 Byte dienen zur Darstellung der Nutzdaten.
1 Byte enthält die Diagnosedaten.
1 Statusbyte wird benötigt, um die fehlerfreie Übertragung der Daten abzusichern.

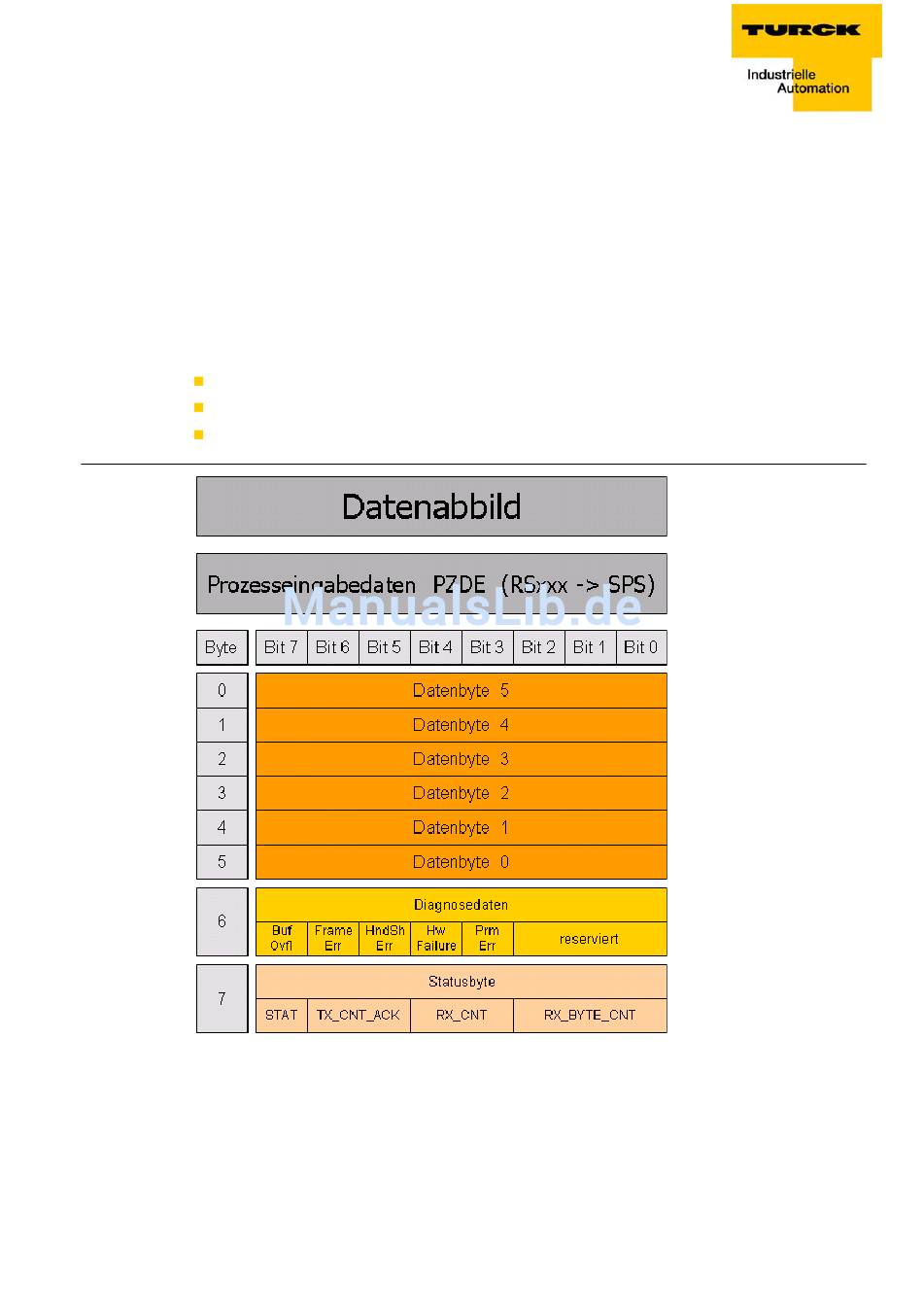

Abbildung 8-5:
Prozesseingabe-
daten SPS
D301105 1211 - BL20-ECO PROFIBUS-DP
8-33
