BL67 Philosophie
2.2.3
Basismodule
Der Anschluss der Feldverdrahtung erfolgt an den Basismodulen.
Sie sind in den folgenden Varianten erhältlich:
1 × M12, 2 × M12, 2 × M12-P, 4 × M12, 4 × M12-P
4 × M8, 8 × M8
1 × M12-8
1 × M23, 1 × M23-19
1 × 7/8'' (für Power Feeding Module
...)

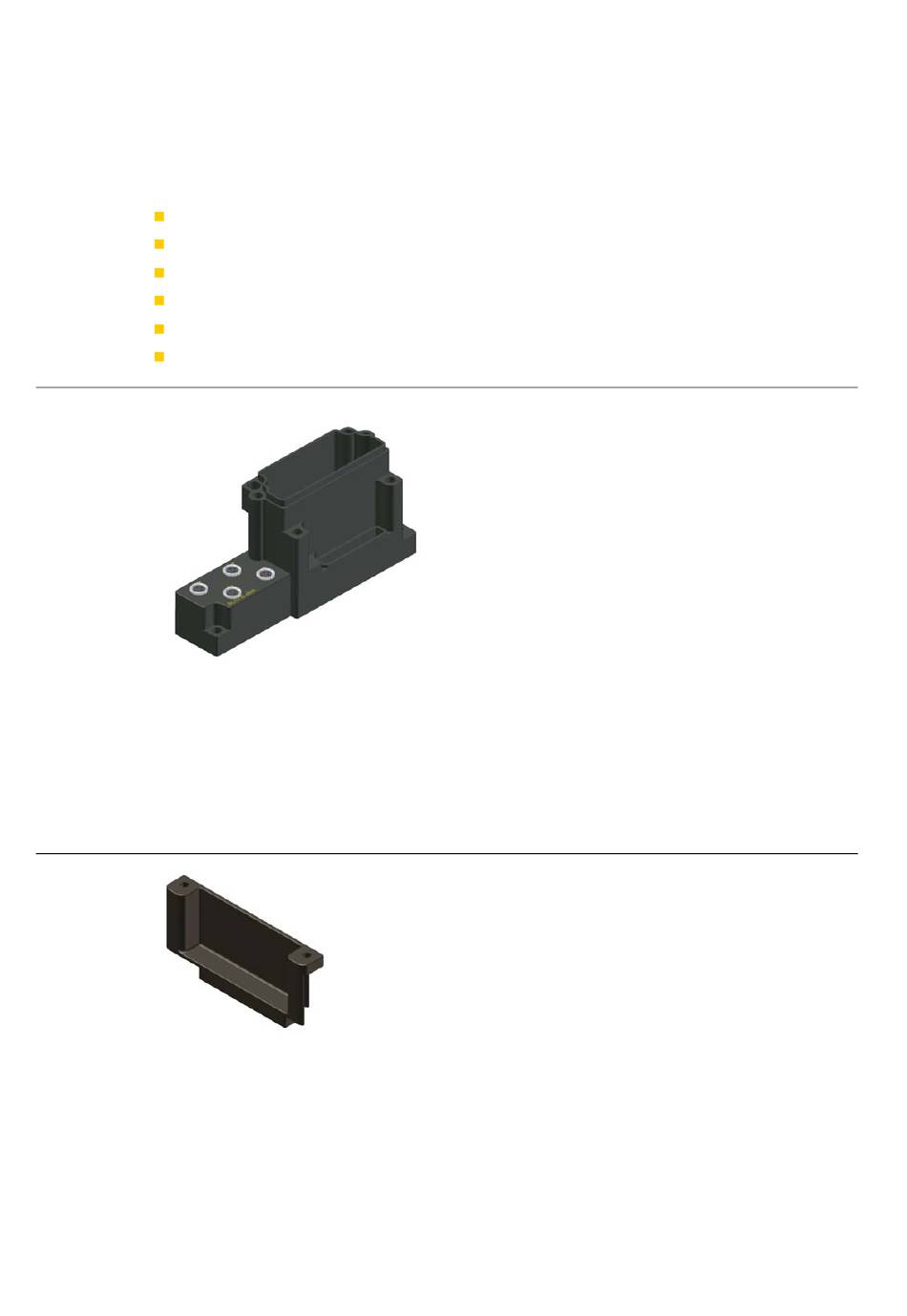

Abbildung 4:
Beispiel für ein
Basismodul
2.2.4
Abschlussplatte
Der mechanische Abschluss am rechten Ende der BL67-Stationen wird durch eine Abschlussplatte
realisiert.
Sie dient am letzten Basismodul einer Station zum Schutz der Modulbuskontakte und gewährleistet die
Schutzart IP67.
Abbildung 5:
Abschlussplatte
2-6
D301046 0511 - BL67-PG-DP
