Sollwertverarbeitung

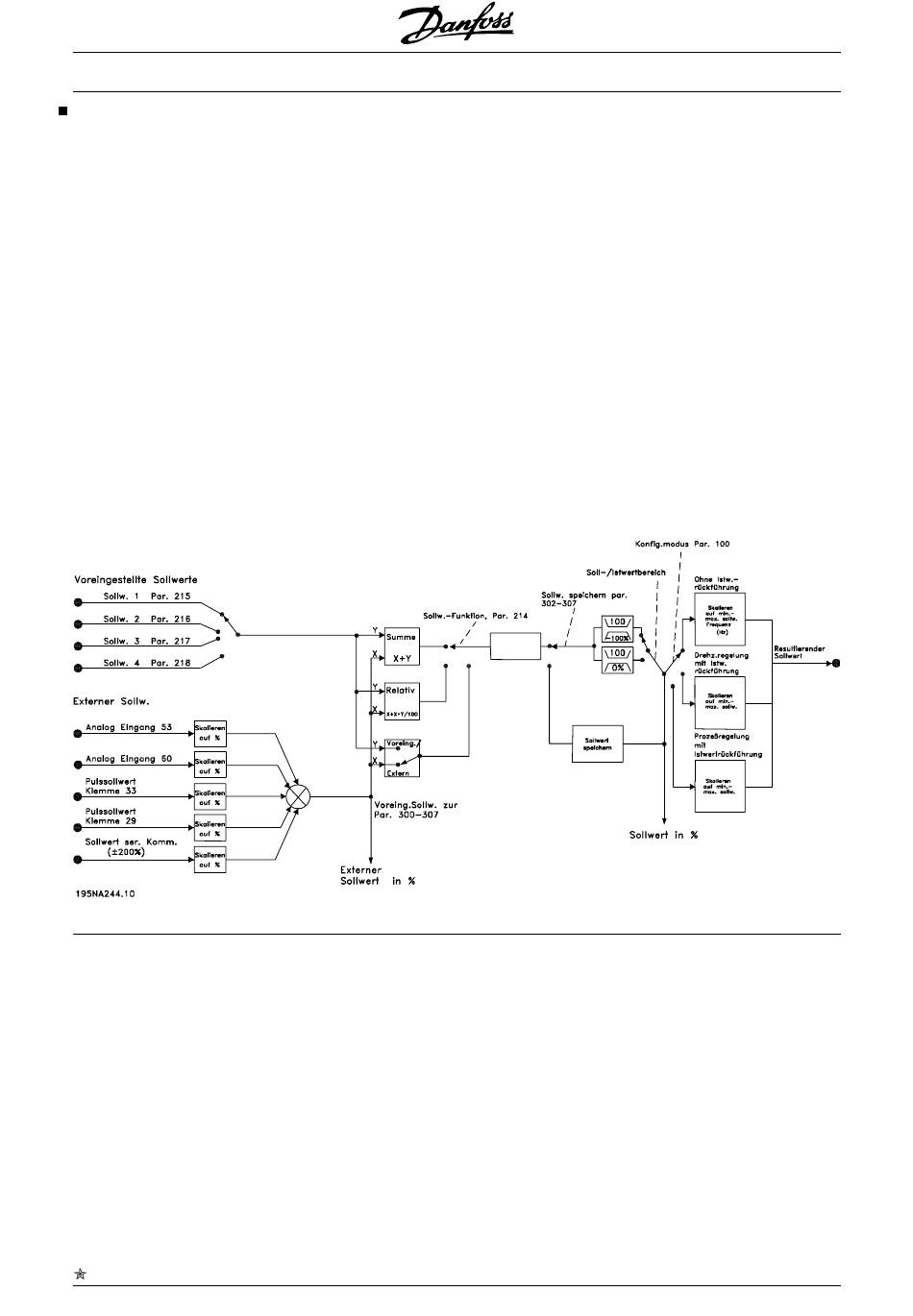

Das folgende Blockdiagramm zeigt die Sollwertverar-
beitung. Es zeigt, wie eine Änderung eines Parame-
ters den resultierenden Sollwert beeinflussen kann.
Die Parameter 203 bis 205 Sollwert und Parameter
214 Sollwert-Funktion definieren, wie die Verarbeitung
der Sollwerte erfolgen kann. Die erwähnten Parameter
können mit und ohne Istwertrückführung aktiv sein.
Ferngesteuerte Sollwerte sind definiert als:
-
Externe Sollwerte wie analoge Eingänge 53
und 60, Pulssollwerte über Klemme 33 und
Sollwerte über die serielle Schnittstelle.
-
Festsollwerte.
Der Festsollwert kann auf dem Display der LCP Be-
dieneinheit angezeigt werden, indem Sollwert [%] in
den Parametern 009-012 Displayanzeige gewählt wird,
und kann mit einer Einheit angezeigt werden, indem
Sollwert [Einheit] gewählt wird.Die Summe der exter-
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
84
nen Sollwerte kann auf dem Display der LCP Bedien-
einheit als Prozentwert des Bereichs zwischen
Minimaler Sollwert, Ref
Ref
angezeigt werden. Externer Sollwert % [25] in
MAX
den Parametern 009-012
wenn eine Anzeige gewünscht wird.
Sollwerte und externe Sollwerte sind simultan mög-
lich. In Parameter 214 Sollwert-Funktion kann eine
Wahl getroffen werden, ob Festsollwerte zu den ex-
ternen Sollwerten addiert werden sollen.
Es gibt auch einen unabhängigen Ort Sollwert in Pa-
rameter 003 Ort Sollwert, in dem der resultierende
Sollwert mit den [+/-] Tasten eingestellt wird. Ist der Ort
Sollwert gewählt, so ist der Ausgangsfrequenzbereich
durch Parameter 201 Ausgangsfrequenzgrenze nied-
rig, f
und Parameter 202 Ausgangsfrequenzgrenze
MIN
hoch, f
MAX
Die Einheit des Ort-Sollwertes hängt ab von der Wahl
in Parameter 100 Konfiguration.
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Serie VLT
2800
und Maximaler Sollwert,
MIN
Displayanzeige wählen,
begrenzt.
