EMV-gemäße elektrische Installation
Allgemeine Hinweise für eine EMV-gemäße elektri-
sche Installation:
-
Nur abgeschirmte Motorkabel und abge-
schirmte Steuerkabel verwenden.
-
Abschirmung beidseitig erden.
-
Installation mit verdrillten Abschirmungsen-
den (Pigtails) vermeiden, da diese die Ab-
schirmung bei hohen Frequenzen beein-
trächtigen. Statt dessen Kabelbügel verwen-
den.
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
®
Serie VLT
-
Auf einwandfreien elektrischen Kontakt von
der Montageplatte über die Montageschrau-
ben zum Metallgehäuse des Frequenzum-
richters achten.
-
Zahnscheiben und galvanisch leitfähige
Montageplatten verwenden.
In Schaltschränken keine nicht abgeschirm-
-
ten Motorkabel verwenden.

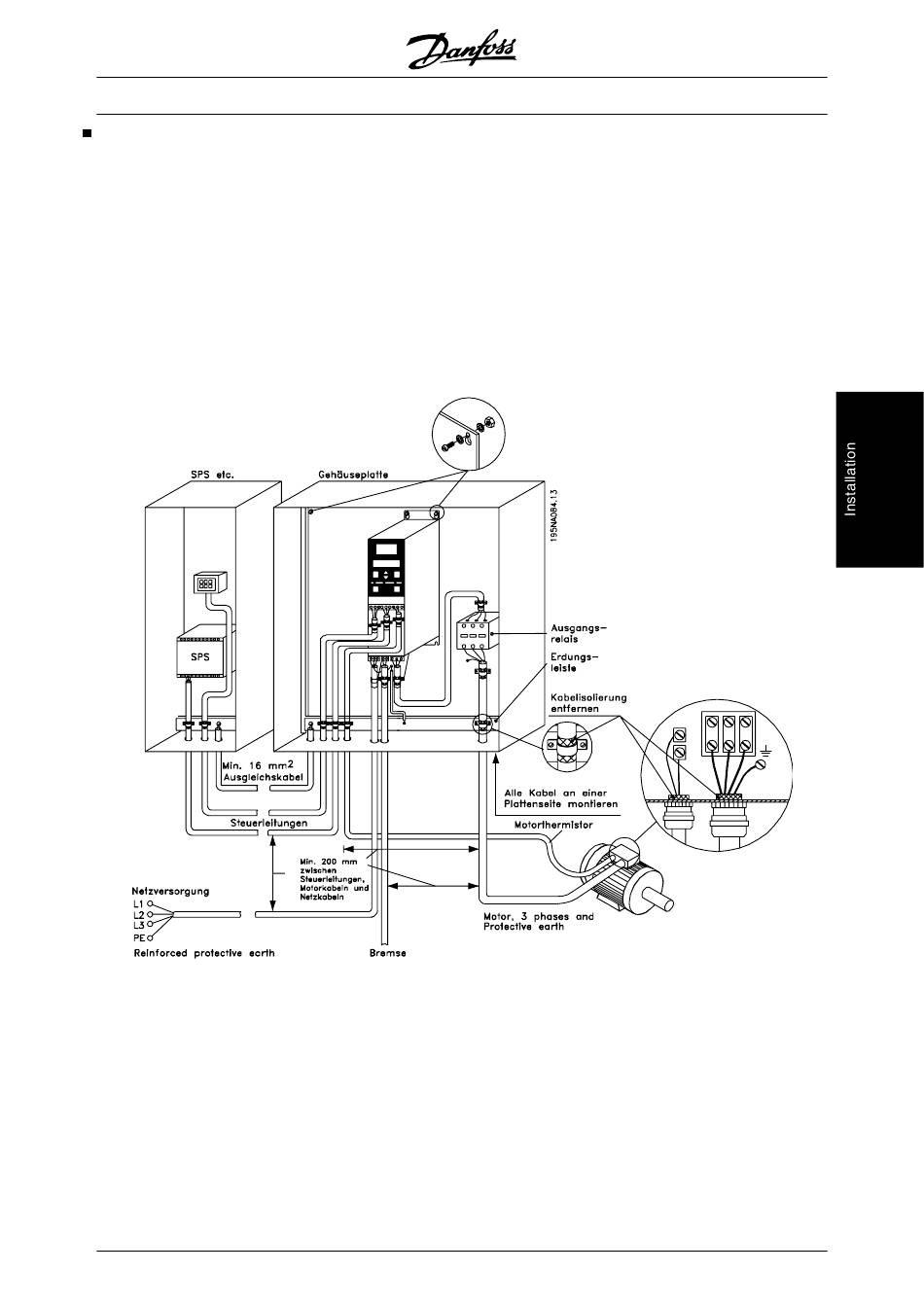

Die Zeichnung unten zeigt eine EMV-gemäße elektri-
sche Installation, bei der der Frequenzumrichter in
einen Schaltschrank montiert und an eine SPS ange-
schlossen ist.
