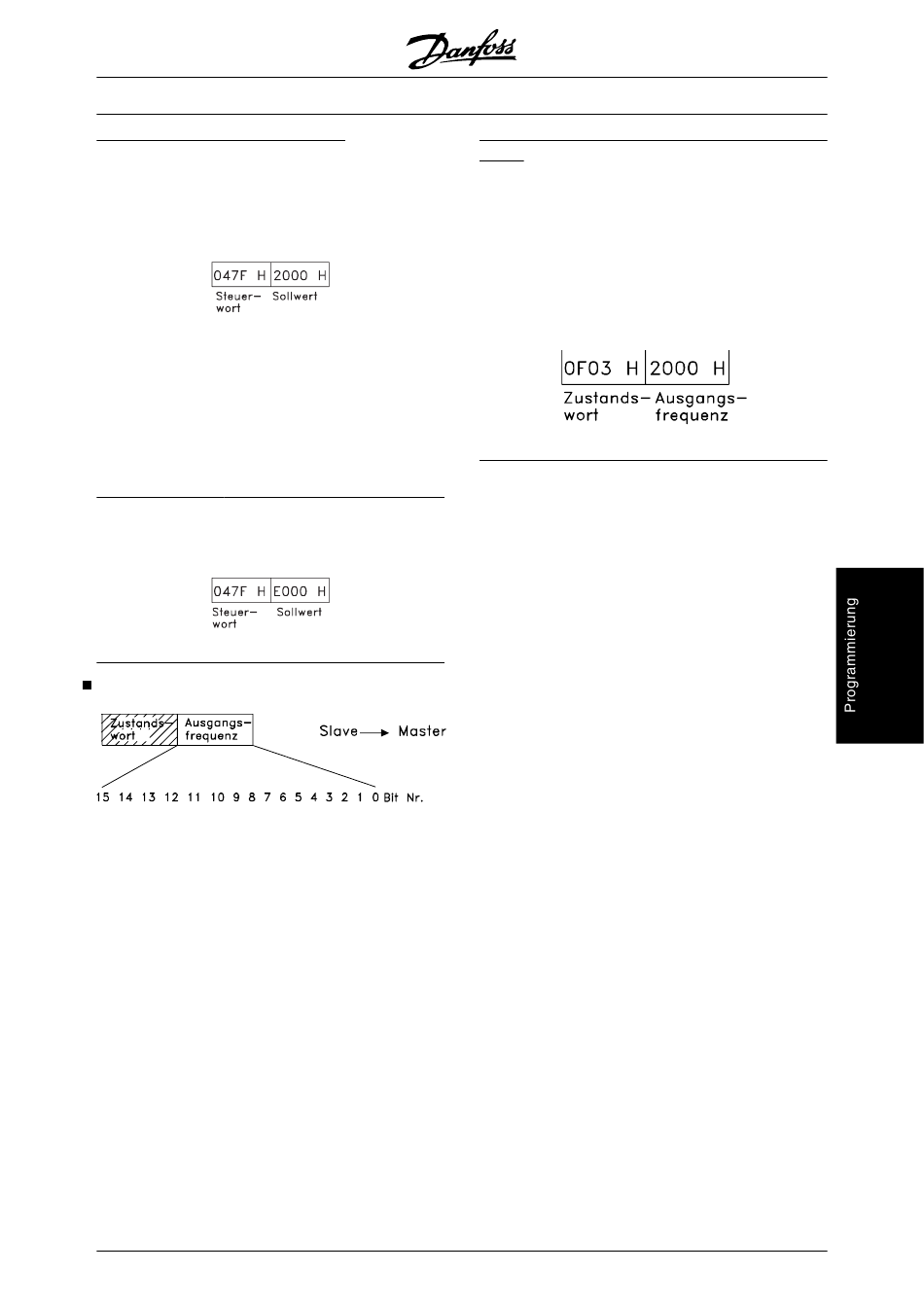

Beispiel - Steuerwort und Bussollwert:
Der Frequenzumrichter soll einen Startbefehl erhalten,
und der Sollwert soll auf 50 % (2000 Hex) des Soll-
wertbereichs eingestellt werden.
Steuerwort = 047F Hex • Startbefehl.
Sollwert = 2000 Hex • 50 % Sollwert.
Der Frequenzumrichter soll einen Startbefehl erhalten,
und der Sollwert soll auf -50 % (-2000 Hex) des Soll-
wertbereichs eingestellt werden.
Der Sollwert wird erst in ein Einerkomplement umge-
rechnet, und dann wird binär 1 addiert, um ein Zwei-
erkomplement zu erhalten:
2000 Hex
Einerkomplement
Zweierkomplement
Steuerwort = 047F Hex • Startbefehl.
Sollwert = E000 Hex • -50 % Sollwert.
Aktuelle Ausgangsfrequenz
Der Wert der aktuellen Ausgangsfrequenz des Fre-
quenzumrichters wird als 16-Bit-Wort übertragen. Der
Wert wird in ganzen Zahlen 0 - ±32767 (±200 %) über-
tragen.
16384 (4000 Hex) entspricht 100 %.
Die Ausgangsfrequenz hat folgendes Format:
0-16384 (4000 Hex) • 0-100% (Par. 201 Min. Aus-
gangsfrequenz - Par. 202 Max. Ausgangsfrequenz).
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
0010 0000 0000 0000 0000
1101 1111 1111 1111 1111
+ 1
1110 0000 0000 0000 0000
®
Serie VLT
Beispiel - Zustandswort und aktuelle Ausgangsfre-
quenz:
Der Master erhält eine Zustandsmeldung vom Fre-
quenzumrichter, dass die aktuelle Ausgangsfrequenz
50 % des Ausgangsfrequenzbereichs beträgt.
Par. 201 Min. Ausgangsfrequenz = 0 Hz
Par. 202 Max. Ausgangsfrequenz = 50 Hz
Zustandswort = 0F03 Hex.
Ausgangsfrequenz = 2000 Hex • 50 % des Frequenz-
bereichs, entsprechend 25 Hz.
