Erdung abgeschirmter Steuerkabel
Steuerkabel müssen generell abgeschirmt sein, und
die Abschirmung muss beidseitig mittels Kabelbügeln
mit dem Metallgehäuse des Gerätes verbunden wer-
den.

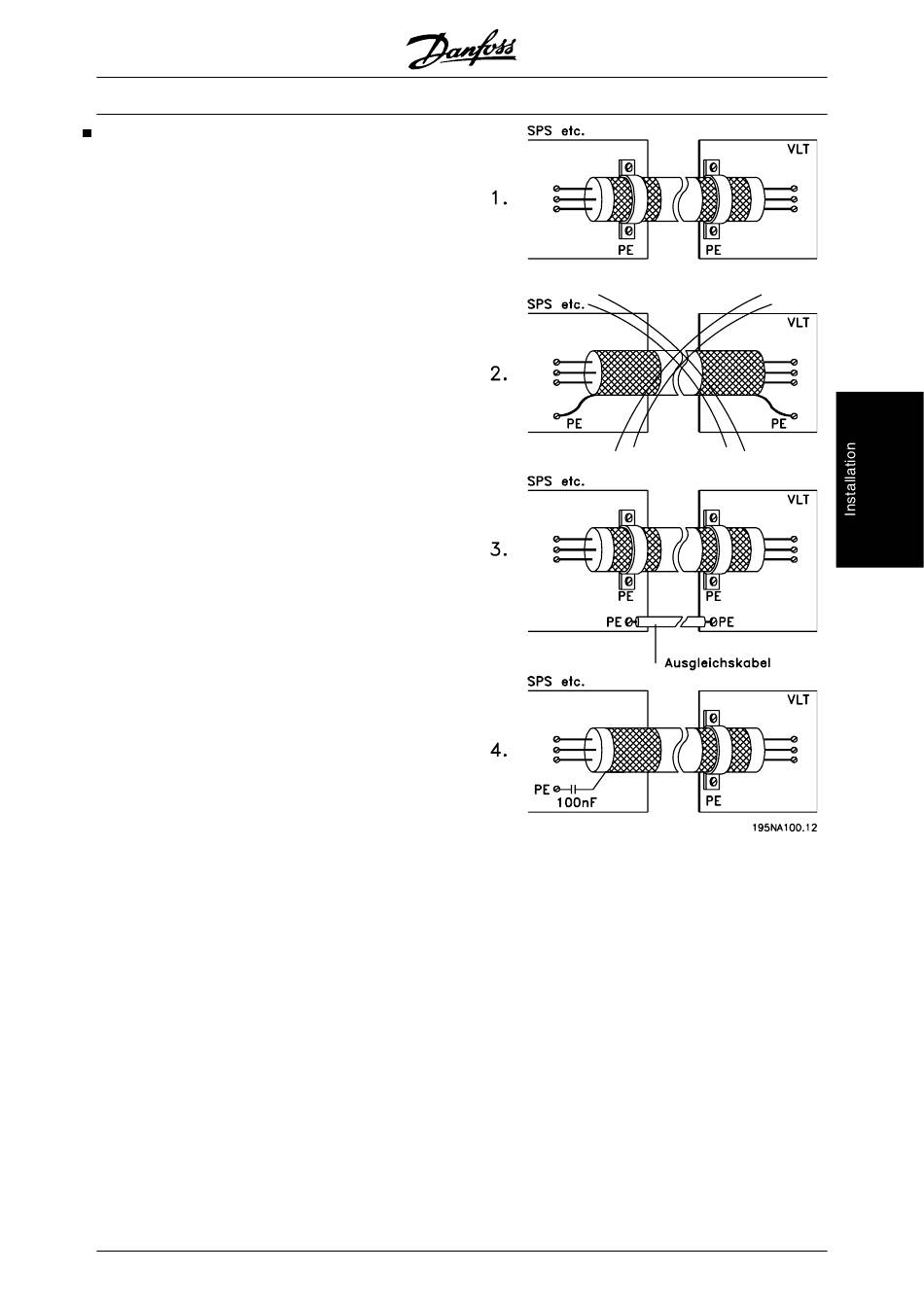

Die folgende Zeichnung zeigt die richtige Durchfüh-
rung der Erdung sowie die Vorgehensweise in Zwei-
felsfällen.
1.
Richtiges Erden
Steuerkabel und Kabel der seriellen Schnitt-
stelle müssen zur Gewährleistung des best-
möglichen elektrischen Kontakts beidseitig
mit Kabelbügeln befestigt werden.
2.
Falsches Erden
Verdrillte Abschirmlitzen (sog. Pigtails) dür-
fen nicht verwendet werden, da diese die
Abschirmimpedanz bei höheren Frequenzen
erhöhen.
3.
Potenzialausgleich zwischen SPS und
VLT
Besteht zwischen dem VLT-Frequenzum-
richter und der SPS (etc.) ein unterschiedli-
ches Erdpotenzial, treten u. U. elektrische
Störgeräusche auf, die das gesamte System
beeinträchtigen. Das Problem kann durch
Anbringen eines Ausgleichskabels neben
dem Steuerkabel gelöst werden. Minimaler
Querschnitt des Kabels: 16 mm
4.
50/60 Hz-Erdschleifen
Bei Verwendung sehr langer Steuerkabel
können 50/60 Hz-Erdschleifen auftreten, die
das gesamte System beeinträchtigen. Die-
ses Problem kann durch das Erden eines
Schirmendes über einen 100 nF-Kondensa-
tor (möglichst kurze Anschlüsse) gelöst wer-
den.
®
MG.27.E3.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
2
.
®
Serie VLT
2800
47
